Dynapac CC1200C Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Dynapac Anleitungen
  4. Baumaschinen und Baugeräten
  5. CC1200C
  6. Bedienungsanleitung

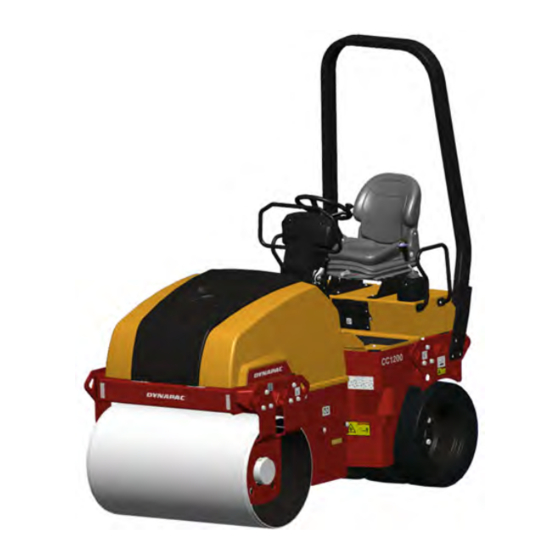

Dynapac CC1200C Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für CC1200C:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
Bedienungsanleitung
ICC1200C-1DE3.pdf
ICC1200C-1DE3.pdf
Betrieb & Wartung
Betrieb & Wartung
Vibrationswalze
Vibrationswalze
10000333x0A000001 -
10000333x0A000001 -
Übersetzung der Originalanweisungen
Übersetzung der Originalanweisungen
Änderungen vorbehalten
Änderungen vorbehalten
Gedruckt in Schweden
Gedruckt in Schweden
CC1200C
CC1200C
Motor
Motor
Kubota D1703
Kubota D1703
Seriennummer
Seriennummer
Inhaltsverzeichnis
