- Seite 1 DYNAPAC CC 622/622HF FAHRBETRIEB O622DE2 Box 504, SE-371 23 Karlskrona, Sweden Phone: +46 455 30 60 00, Fax: +46 455 30 60 30 www.dynapac.com...
- Seite 2 ILF015WO1...

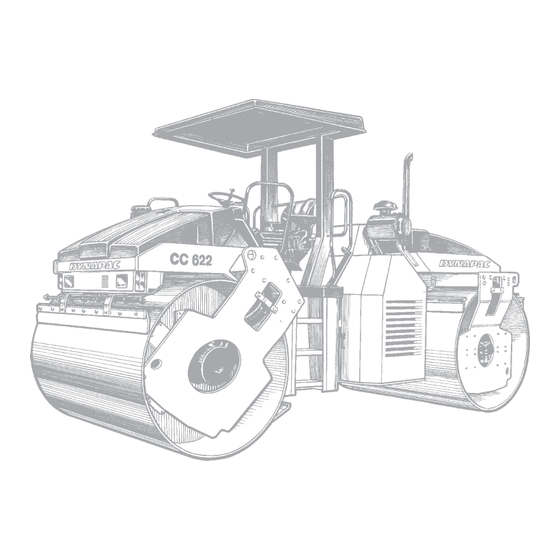

- Seite 3 Cummins B 3.9 TAA Die Bedienungsanleitung gilt ab: CC 622 PIN (S/N) *43120622* CC 622/622HF PIN (S/N) *43920622* Die Dynapac CC 622/622HF ist eine knickgelenk-gesteuerte Vibrationswalze der 12-t-Klasse mit Antrieb, Bremsen und Vibration an beiden Bandagen. Recht auf Änderungen vorbehalten. Gedruckt in Schweden.
-
Seite 4: Inhaltsverzeichnis
ALLGEMEINES Diese Anleitung enthält Anweisungen für den Fahrbetrieb und für die Anwendung der Walze. Für Pflege und Wartung siehe “WARTUNGSANLEITUNG für CC 622/622HF“. Beim Starten und Fahren mit kalter Maschine und kaltem Hydrauliköl sind die Bremsstrek- ken länger, als wenn das Öl eine normale Betriebstemperatur erreicht hat. -
Seite 5: Sicherheitsvorschriften
17. Es dürfen an der Walze keine Änderungen vorgenommen werden, die die Si- cherheit beeinträchtigen. Änderungen dürfen nur mit schriftlicher Genehmi- gung von Dynapac vorgenommen werden. 18. Die Walze am besten nicht in Betrieb nehmen, bevor sie ihre normale Betriebstemperatur erreicht hat. Die Bremsstrecke kann länger sein, wenn das Öl kalt ist. -
Seite 6: Sicherheit Im Fahrbetrieb
Neigung als der hier angege- oder 36% benen verursachen können. Wenn die Kabine in einer Notsituation Abb. 2 Fahren bei seitlicher Neigung verlassen werden muss, ist der Hammer am rechten, hinteren Kabinenpfosten zu lösen und die Heckscheibe einzuschlagen. CC 622/622HF O622DE2... -
Seite 7: Sicherheit (Zubehör)
Im Kühlsystem herrscht Druck. Falsche Handhabung kann ernsthafte Personenschäden zur Folge haben. Die Schlauchkupplungen dürfen nicht gelöst werden. Das System muss bei Bedarf mit zulässigem Kühlmittel nachgefüllt werden. Siehe techni- sche Daten. Abb. 3 Klimaanlage 1. Kühlsystem in der Kabine CC 622/622HF O622DE2... -
Seite 8: Sicherheitsaufkleber, Plazierung/Beschreibung
SICHERHEITSAUFKLEBER, PLAZIERUNG/BESCHREIBUNG 2, 3 = Zubehör CC 622/622HF O622DE2... - Seite 9 Die Betriebsanlei- werden. tung lesen. Giftiges Gas. Lesen Sie die Nicht das Lösen der Bremsen Betriebsanleitung. aktivieren, ohne das Kapitel über das Abschleppen gelesen zu haben. Gefahr für Klemm- verletzungen. Startgas darf nicht benutzt werden. CC 622/622HF O622DE2...
- Seite 10 SICHERHEITSAUFKLEBER, PLAZIERUNG/BESCHREIBUNG 200 kPa 29 psi Diesel- Hebepunkt Reifendruck kraftstoff Nur Kombiwalze 791281 Mass Handbuchfach Schallleistung- Leistungsschild spegel Alt. 1 Alt. 2 Batterietrenn- schalter Hydrauliköl Bio- Befestigungs- Hydrauliköl punkt Notausgang CC 622/622HF O622DE2...
-
Seite 11: Maschinen- Und Motorschilder
This engine conforms to YYYY U.S. EPA and California regulations for heavy duty non-road compression ignition diesel cycle engines as applicable. THIS ENGINE IS CERTIFIED TO OPERATE Abb. 6 Motor ON DIESEL FUEL 1. Typenschild 3935108 2. EPA-Schild (USA) CC 622/622HF O622DE2... -
Seite 12: Instrumente Und Bedienelemente
12. Hydrauliköltemp. 29. Warnleuchte, Motoröldruck = Standard bei der Kombiwalze 13. Motoröltemp. 30. Warnleuchte, Hydraulikölfilter 14. Motordrehzahl/Vibrationsfrequenz 31. Warnleuchte, Luftfilter 15. Geschwindigkeitsanzeige 32. Warnleuchte, Batterieladung 16. Kraftstoffanzeige 33. Warnleuchte, Hydrauliköltemperatur 17. Niveauanzeige, hinterer Wassertank 34. Warnleuchte, Motoröltemperatur CC 622/622HF O622DE2... -
Seite 13: Instrumente Und Bedienelemente, Funktionsbeschreibung
In Stellung ist die Drehschemellenkung eingeschaltet. Die Leuchte zeigt an, wenn die Kanten der Kontrollleuchte für Bandagen position, (Zubehör) Bandagen miteinander nicht in Linie sind. Zeigt die Spannung der elektrischen Anlage Voltmeter, (Zubehör) an. Normaler Anzeigebereich 12–15 Volt. CC 622/622HF O622DE2... - Seite 14 Schalter (Nur Tandem) hinteren Bandage eingeschaltet. Schalter In mittlerer Stellung wird die Vibration an NICHT einschalten, beiden Bandagen eingeschaltet. wenn der Schalter In Stellung rechts wird die Vibration an der (41) eingeschaltet ist. vorderen Bandage eingeschaltet. CC 622/622HF O622DE2...
- Seite 15 Wenn die Warnleuchte bei laufendem Diesel- motor mit höchster Drehzahl leuchtet, muss der Luftfilter gereinigt oder erneuert werden. Warnleuchte, Batterieladung Wenn die Warnleuchte bei laufendem Diesel- motor leuchtet, ladet der Generator nicht. Dieselmotor abstellen und den Fehler suchen. CC 622/622HF O622DE2...
- Seite 16 Geschwindigkeit. Vibration Ein/Aus, Schalter Wenn der Schalter eingedrückt und losgelas- sen wird, werden die Vibrationen eingeschal- tet, ein weiterer Druck und die Vibrationen werden ausgeschaltet. Obenstehendes gilt nur, wenn der Schalter (26) in Stellung links steht. CC 622/622HF O622DE2...
-
Seite 17: Instrumente Und Bedienelemente In Der Kabine
INSTRUMENTE UND BEDIENELEMENTE IN DER KABINE Verbandskasten 1 2 3 4 5 6 8 9 10 (Zubehör) Abb. 8a Kabinendecke, vorn Abb. 8b Kabinendecke, hinten Abb. 8c Kabine ohne Klimaanlage, hinten Abb. 8e Kabinenpfosten rechts hinten Abb. 8d Kabine mit Klimaanlage (Zubehör) CC 622/622HF O622DE2... - Seite 18 In Stellung rechts nimmt die Luftmenge zur Kabine in drei Stufen zu. Warmluft-Einstellknopf In Stellung unten ist maximale Wärme einge- stellt. In Stellung rechts ist die Wärme abgeschaltet. Klimaanlage, Schalter Schaltet Klimaanlage ein/aus. Misst die Innentemperatur. Darf nicht Temperaturgeber überdeckt werden. CC 622/622HF O622DE2...
- Seite 19 Funktion Abb. 8 Defrosterdüse Beim Drehen der Düse wird die Luftmenge in verschiedene Richtungen geblasen. Hammer für Notfall Wenn die Kabine in einer Notsituation verlas- sen werden muss, ist der Hammer zu lösen und die HECKSCHEIBE einzuschlagen. CC 622/622HF O622DE2...
-
Seite 20: Vor Dem Start
Immer kontrollieren, ob der Sitz verriegelt ist, bevor die Walze in Betrieb genommen Abb. 11 Fahrersitz wird. 1. Handgriff – Längeneinstellung 2. Lenkrad – Höhenverstellung 3. Lenkrad – Sitzkissenneigung 4. Lenkrad – Rückenlehnenneigung 5. Lenkrad – Armlehnenneigung 6. Lenkrad – Hohlkreuzeinstellung CC 622/622HF O622DE2... - Seite 21 Neutral- oder Fahrstellung befindet. Wenn die Feststellbremse betätigt ist, stoppt der Dieselmotor nicht. Sicht Dafür sorgen, dass vor dem Start die Sicht nach vorn und nach hinten gut ist. Alle Kabinenscheiben müssen sauber und die Rückspiegel richtig eingestellt sein. Abb. 14 Sicht CC 622/622HF O622DE2...
- Seite 22 Dafür sorgen, dass sich der Gleitschutz (5) des Fahrerstands in einem guten Zustand befindet. Er ist zu ersetzen, wenn kein Schutz mehr gewährleistet ist. Hat die Walze eine Kabine, muss die Tür immer geschlossen sein, wenn die Maschine bewegt wird. CC 622/622HF O622DE2...
-
Seite 23: Start
Dieselmotor in ge- schlossenen Räumen läuft. Gefahr für Abb. 17 Armaturenbrett Kohlenoxidvergiftung. 1. Startschalter 11.Voltmeter (Zubehör) Beim Transport ist dafür zu sorgen, dass 26.Vibrationsschalter sich die seitenverstellbaren Bandagen in 28.Bremsleuchte Neutralstellung befinden. 29.Öldruckleuchte 32.Ladeleuchte 36.Drehzahlregler CC 622/622HF O622DE2... -
Seite 24: Fahrbetrieb
Werte anzeigen. Bei unnormalen Werten oder wenn der Summer ertönt, sind Walze und Dieselmotor sofort zu stoppen. Evtl. ent- deckte Fehler beseitigen, siehe auch Wartungsan- leitung und Motorhandbuch. Abb. 20 Armaturenbrett 9. Umsteller Drehschemellenkung, Ein/Aus 12. Hydrauliköltemperatur 13. Motoröltemperatur CC 622/622HF O622DE2... -
Seite 25: Fahrbetrieb/Vibration
Abb. 23 Armaturenbrett bzw. hinteren Bandage. In mittlerer Stellung ist die 22. Schalter Bandagen Vibration an beiden Bandagen, in Stellung links an der 24. Schalter Hoch/Niedrig hinteren Bandage und in Stellung rechts an der vorde- ren Bandage eingeschaltet. CC 622/622HF O622DE2... -
Seite 26: Bremsen
Die Beleuchtung und andere elektri- sche Funktionen abschalten. Den Startschalter (1) auf O stellen. Die Schutzab- deckung über die Instrumente klappen (gilt für Walzen ohne Kabine) und verschließen. 27-35 Abb. 26 Armaturenbrett 1. Schalter 27–35. Konsole für Warnleuchten CC 622/622HF O622DE2... -
Seite 27: Parken
(1) ausgeschaltet und der Schlüssel abgezo- gen werden. Dadurch wird verhindert, dass die Batterie entladen wird und Unbefugte die Maschine starten und fahren können. Es sind auch die Türen zum Motorraum zu verschließen. Abb. 28 Motorraum 1. Batterietrennschalter CC 622/622HF O622DE2... -
Seite 28: Heben
Den Verriegelungsarm (3) zurückklappen und ihn mit dem Sperrstift (2) in der Sicherungsöse (4) sichern. Die Sicherungsöse befindet sich am vorderen Maschinen- rahmen. 3 2 4 Abb. 31 Knickgelenk in offener Stellung 2. Sperrstift 3. Verriegelungsarm 4. Sicherungsöse CC 622/622HF O622DE2... -
Seite 29: Abschleppanweisung
Hydrauliköltank befestigt. (Im Motorraum auf der rechten Seite der Maschine). Die Schraube M16 einschrauben, die Mutter anziehen Abb. 33 Bandagenantriebsmotor und die Schraube dabei festhalten. 1. Zentrumschraube 2. Schraube M16x100 sowie Scheibe und Mutter CC 622/622HF O622DE2... -
Seite 30: Abschleppen/Bergen
Alternative 1 oder 2 auf der vorherigen Seite vornehmen. Zugöse Die Walze kann mit einer Zugöse ausgestattet sein. Die Zugöse ist nur für eine Belastung von maximal 4000 kg zulässig. Die Zugöse ist nicht zum Abschlep- pen/Bergen vorgesehen. Abb. 36 Zugöse CC 622/622HF O622DE2... -
Seite 31: Transport
Wenn am klappbaren Abgasrohr gearbeitet werden soll, ist zu prüfen, ob das Rohr eventuell noch warm ist. Dabei vorsichtig sein und Handschuhe tragen. Beim Hoch- und Herunterklappen des Abgasrohrs besteht die Gefahr für Klemm- verletzungen. Abb. 38 Klappbares Abgasrohr CC 622/622HF O622DE2... -
Seite 32: Fahranweisung - Zusammenfassung
15. Beim Parken: Den Notbrems-/Feststellbremsknopf niederdrücken. Den Motor abstellen und die Bandagen blockieren. 16. Beim Heben: – Siehe FAHRANLEITUNG. 17. Beim Abschleppen: – Siehe FAHRANLEITUNG. 18. Beim Transport: – Siehe FAHRANLEITUNG. 19. Beim Bergen: – Siehe FAHRANLEITUNG. CC 622/622HF O622DE2...
