Dynapac CC234HF Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Dynapac Anleitungen
  4. Baumaschinen und Baugeräten
  5. CC234HF
  6. Bedienungsanleitung

Dynapac CC234HF Bedienungsanleitung

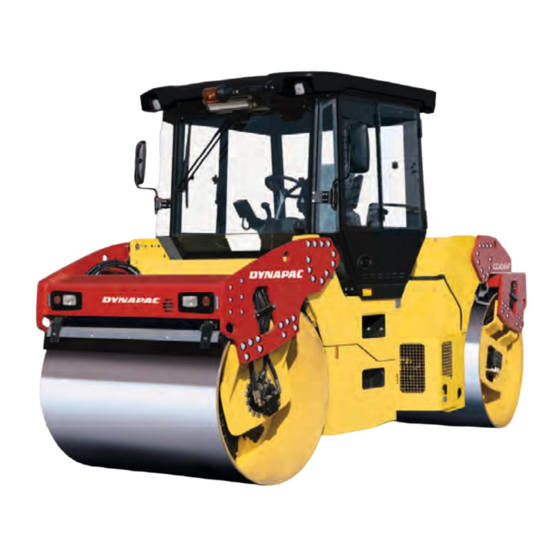

Tandem-vibrationswalze
Vorschau ausblenden Andere Handbücher für CC234HF:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
Bedienungsanleitung
ICC234HF-1DE5.pdf
ICC234HF-1DE5.pdf
Fahrbetrieb & Wartung
Fahrbetrieb & Wartung
Vibrationswalze
Vibrationswalze
Cummins QSB 3.3
Cummins QSB 3.3
10000313x0A000001 -
10000313x0A000001 -
Übersetzung der Originalanweisungen
Übersetzung der Originalanweisungen
Recht auf Änderungen vorbehalten
Recht auf Änderungen vorbehalten
Gedruckt in Schweden
Gedruckt in Schweden
CC234HF
CC234HF
Motor
Motor
Seriennummer
Seriennummer
*284S00006* -
*284S00006* -
