INSTRUMENTE UND BEDIENELEMENTE
11
10
9
8
7
32
33
34
31
30
29

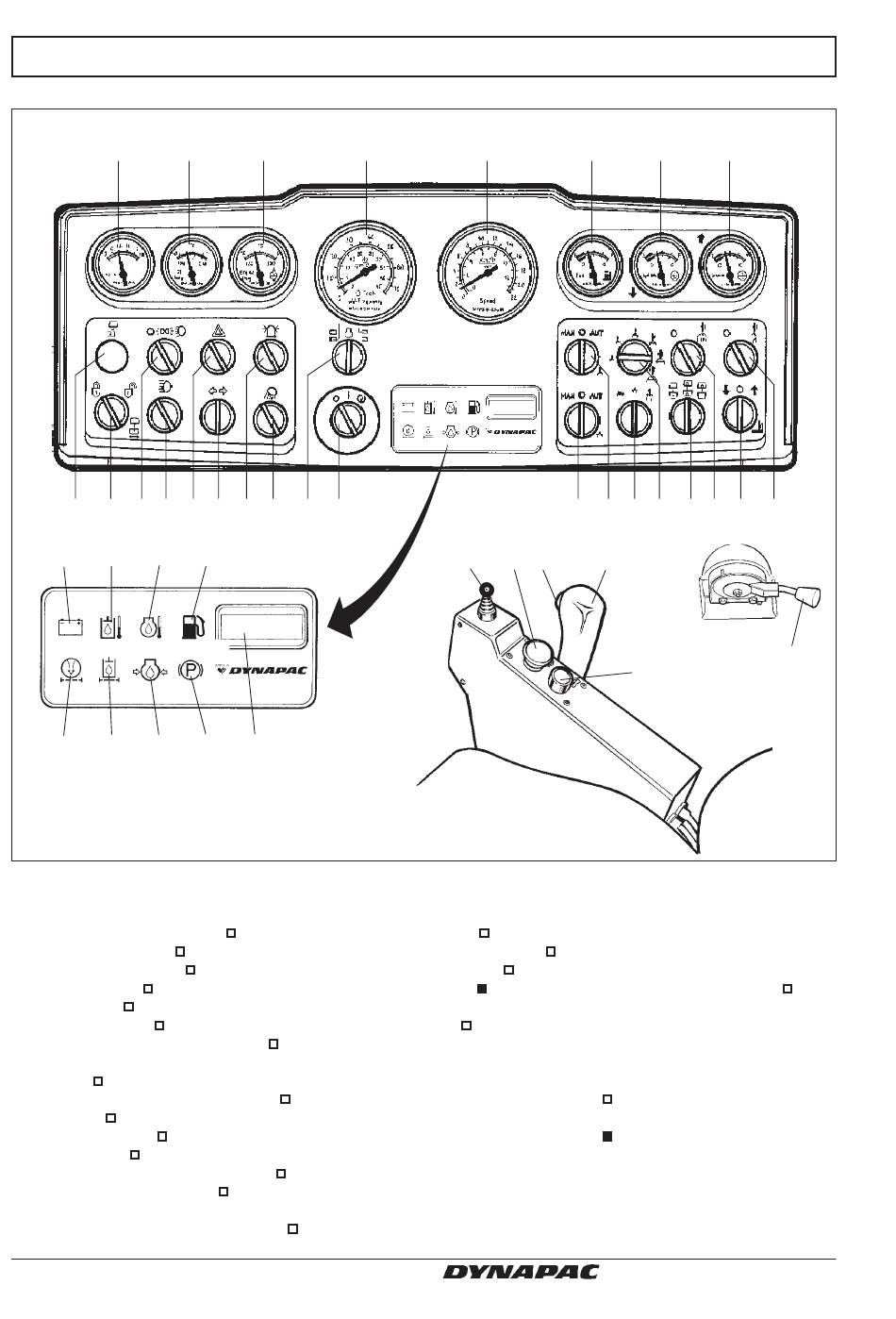

Abb. 7 Instrumente und Armaturenbrett
1. Startschalter
2. Drehzahl-/Frequenzwähler
3. Arbeitsbeleuchtung
4. Rundumwarnleuchte
5. Blinkerschalter
6. Warnblinker
7. Fernlichtschalter
8. Parkleuchte/Abblendlichtschalter
9. Umsteller Drehschemellenkung,
Ein/Aus
10. Kontrollleuchte, Bandagenposition
11. Voltmeter
12. Hydrauliköltemp.
13. Motoröltemp.
14. Motordrehzahl/Vibrationsfrequenz
15. Geschwindigkeitsanzeige
16. Kraftstoffanzeige
17. Niveauanzeige, hinterer Wassertank
10
12
13
6 5 4
3
2
1
35
28
27
18. Niveauanzeige,
vorderer Wassertank
19. Berieselung, Kantenschneider
20. Kantenschneider Auf/Ab
21. Berieselung, Reifen
22. Vibration vordere/hintere Bandage
23. Berieselungstimer
24. Amplitudenwähler Hoch/Niedrig
25. Manuell/Automatik Berieselung
26. Manuell/Automatik Vibration
27. Betriebsstundenzähler
28. Bremswarnleuchte
29. Warnleuchte, Motoröldruck
30. Warnleuchte, Hydraulikölfilter
31. Warnleuchte, Luftfilter
32. Warnleuchte, Batterieladung
33. Warnleuchte, Hydrauliköltemperatur
34. Warnleuchte, Motoröltemperatur
14
15
37
38 41
16
17
18
26 25 24 23 22 21 20 19
40
39
35. Warnleuchte,
Kraftstofffüllstand
36. Regler, Motordrehzahl
37. Joystick,
Drehschemellenkung
38. Not-/Feststellbremsknopf
39. Signalhorn
40. Vor-/Rückwärtsfahrhebel
41. Vibration Ein/Aus
= Zubehör
= Standard bei der Kombiwalze
CC 622/622HF O622DE2
36
