5.9 Funktionsabläufe / Betriebsarten
5.9.1

Stromloser Test - Simulationsmodus

Vor dem Schweißen kann der Anwender die gewählten Strom- und Zeitparameter ohne zu Schweißen
simulieren. Hierzu wird der Kippschalter stromloser Test betätigt. Jetzt können, wie beim üblichen
Schweißvorgang, die gewählten Strom- und Zeitparameter simuliert werden.
5.9.2 Zeichenerklärung
Symbol Bedeutung
Brennertaster 1 drücken
Brennertaster 1 loslassen
Hauptstrom (Minimal- bis Maximalstrom)
I1
Absenkstrom (0 % bis 100 % von AMP)
I2
Startstrom
IS
Endkraterstrom
IE
Gasvorströmen (Schutzgas)
Gasnachströmen (Schutzgas)
5.9.3

2-Takt Betrieb ohne Up- und Downslope

1.Takt:
• Brennertaster 1 bzw. Fußfernsteller betätigen.
• Gasvorströmzeit läuft ab.
• Der Lichtbogen zündet.
• Schweißstrom I1 fließt.
2.Takt:
• Brennertaster 1 1 bzw. Fußfernsteller loslassen.
• Der Lichtbogen erlischt.
• Eingestellte Gasnachströmzeit läuft ab.
099-007010-EW500
13.12.2010
Aufbau und Funktion

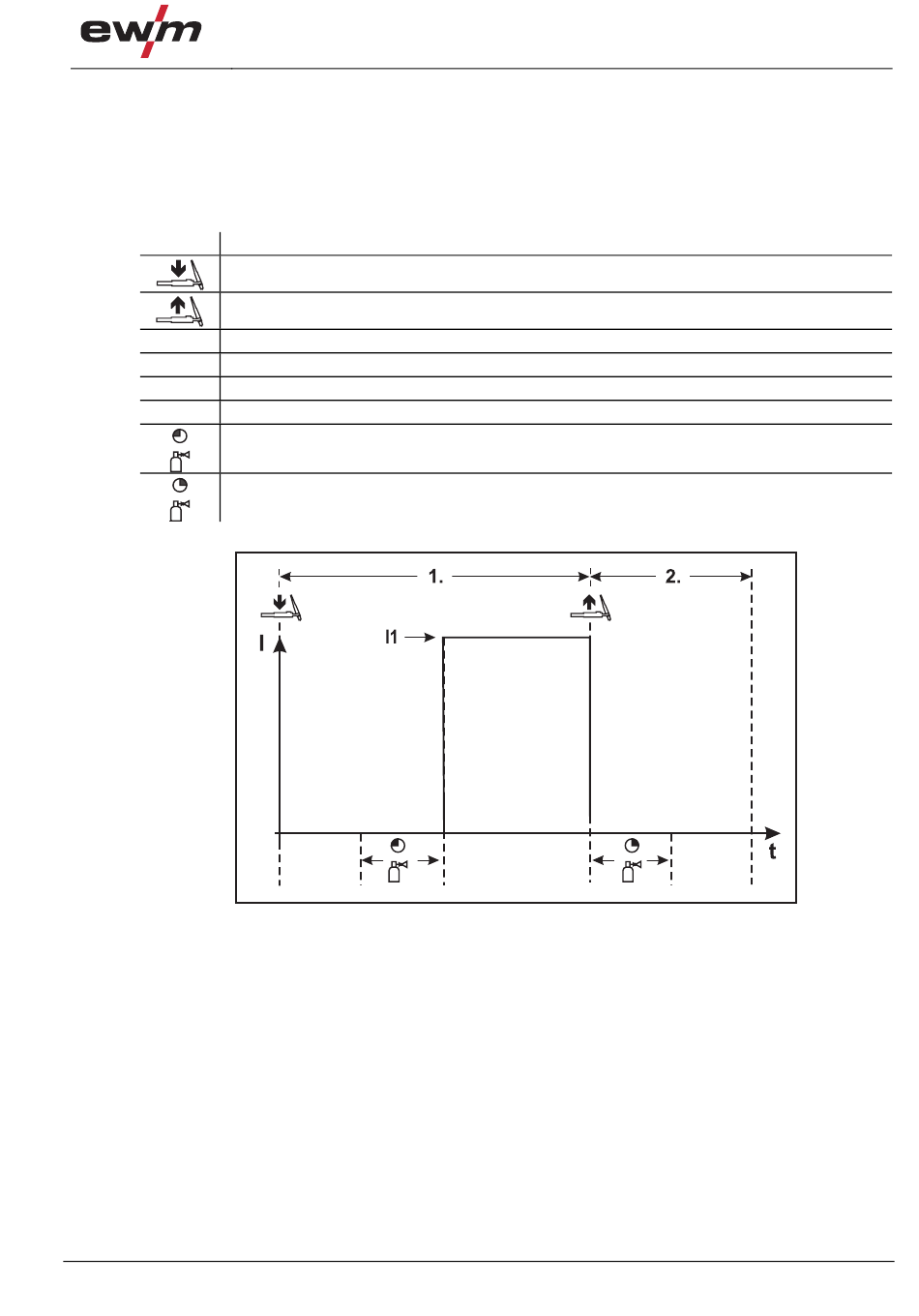

Abbildung 5-6
