Aufbau und Funktion
Anschluss Schweißbrenner und Werkstückleitung
5.8

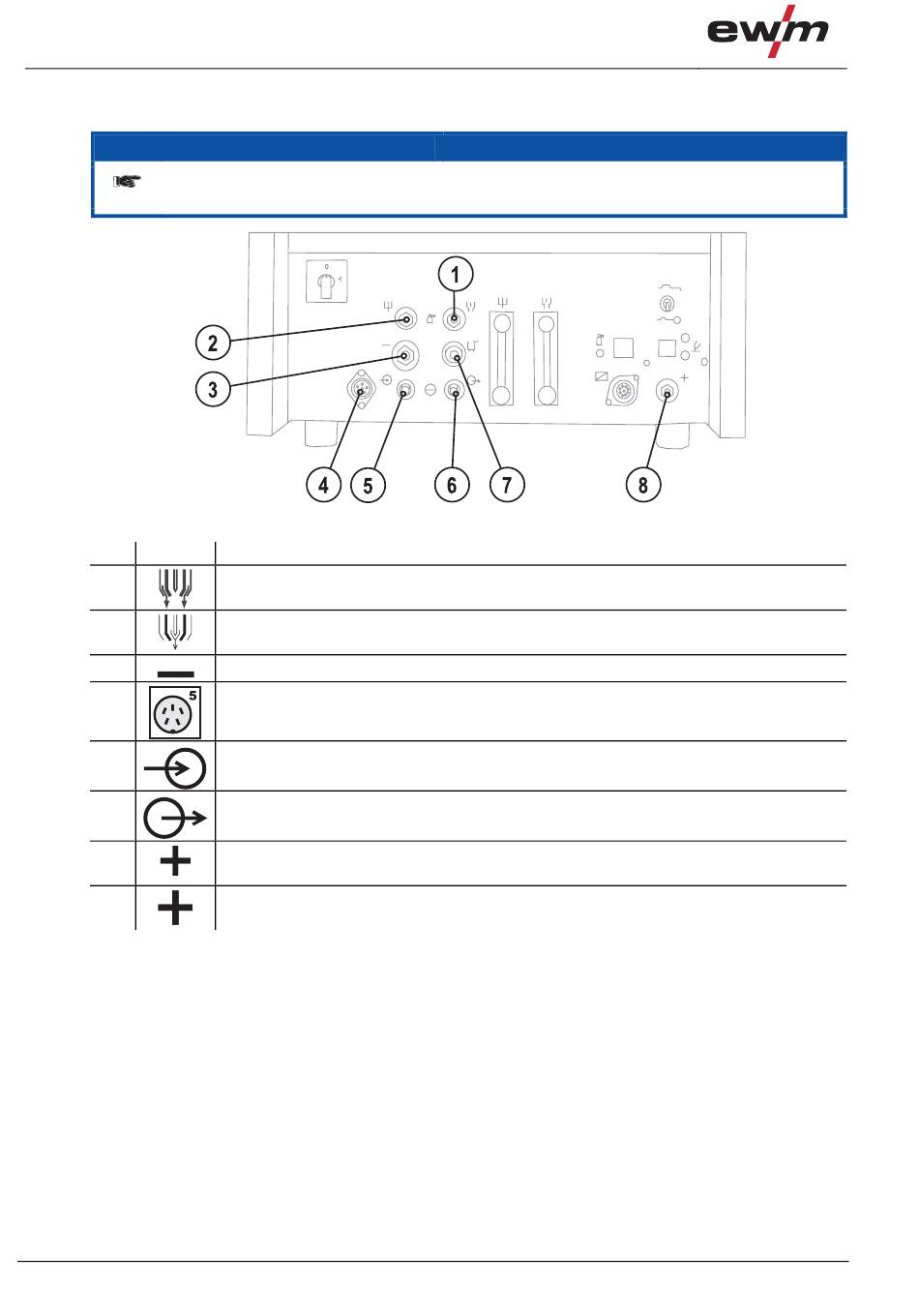

Anschluss Schweißbrenner und Werkstückleitung
Der Plasmaschweißbrenner muss vor Inbetriebnahme für die Schweißaufgabe bestückt
und entsprechend eingestellt bzw. justiert werden!
Pos. Symbol
1
2
3
4
5
6
7
8
•
Stecker der Brenner-Schweißstromleitung in die Anschlussbuchse Schweißstrom, Schweißbrenner
stecken und verriegeln.
•
Stecker der Brenner-Pilotstromleitung in die Anschlussbuchse, Pilotstrom stecken.
•
Stecker der Brenner-Steuerleitung in Anschlussbuchse 5-polig, Steuerleitung Schweißbrenner stecken
und verriegeln.
•
Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
24
Beschreibung
0
Anschlussnippel G 1/4" Schutzgas, Schweißgerät Ausgang
Verbindung zum Schweißbrenner bzw. Gasdosiereinheit (GDE)
Anschlussnippel G 1/4" Plasmagas, Schweißgerät Ausgang
Verbindung zum Schweißbrenner bzw. Gasdosiereinheit (GDE)
Anschlussbuchse Schweißstrom, Schweißbrenner
Anschlussbuchse 5-polig, Steuerleitung Schweißbrenner
Kühlmittelrücklauf vom Schweißbrenner
Kühlmittelvorlauf zum Schweißbrenner
Anschlussbuchse Hilfslichtbogenstrom
Düsenpotential Plasmaschweißbrenner.
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
HINWEIS
Abbildung 5-5
099-007010-EW500
13.12.2010
