5.7.1
Gastest
Die angeschlossenen Gasleitungen müssen jeweils einen Vordruck von 4,5 bar aufweisen
(Toleranzgrenzen: Plasmagas 4 bar bis 5 bar, Schutzgas 4 bar bis 5 bar).
Der Funktionsablauf für den Gastest wird für Schutz und Plasmagas gleichermaßen
durchgeführt. Der Gastest ist nur möglich, wenn
•
der Hilfslichtbogen nicht gezündet und
•
kein Schweißprozess durchgeführt wird.
Schutz- und Plasmagaseinstellung können ohne fließenden Schweißstrom (stromlos) geprüft und bei
Bedarf eingestellt werden. Durch Betätigen des Tasters Gastest werden beide Gasventile gleichzeitig
freigeben und die Gaseinstellung kann an den entsprechenden Durchflussreglern erfolgen.
Pos. Symbol
1
2
3
•
Drucktaster Schutz- oder Plasmagastest drücken und halten.
•
Drucktaster loslassen (Testvorgang beendet).
•
Brennertaster betätigen und Schutzgasmenge am Flowmeter des Druckminderers einstellen.
Die Durchflussmenge kann am Gasdurchflussregler zur Feinregulierung des
Gasdurchflusses nicht höher eingestellt werden als am Druckminderer der
Schutzgasflasche vorgegeben.
099-007010-EW500
13.12.2010
Beschreibung
0
Durchflussregler für Plasmagas
Regelung und Anzeige der Gasdurchflussmenge
Durchflussregler für Schutzgas
Regelung und Anzeige der Gasdurchflussmenge
Taster, Gastest
Stromloser Gastest
Aufbau und Funktion
HINWEIS

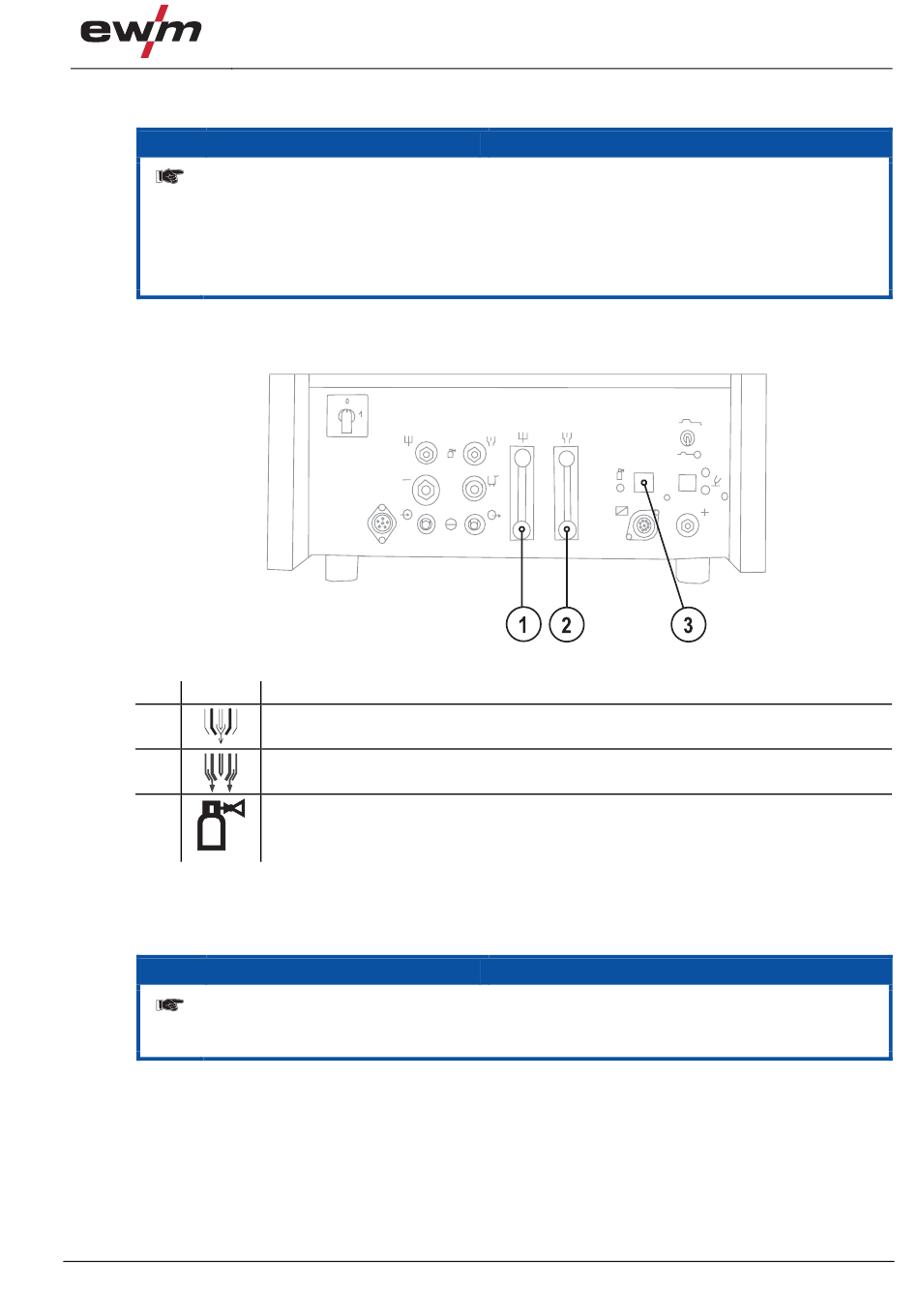

Abbildung 5-4
HINWEIS
Schutz- und Plasmagasversorgung
