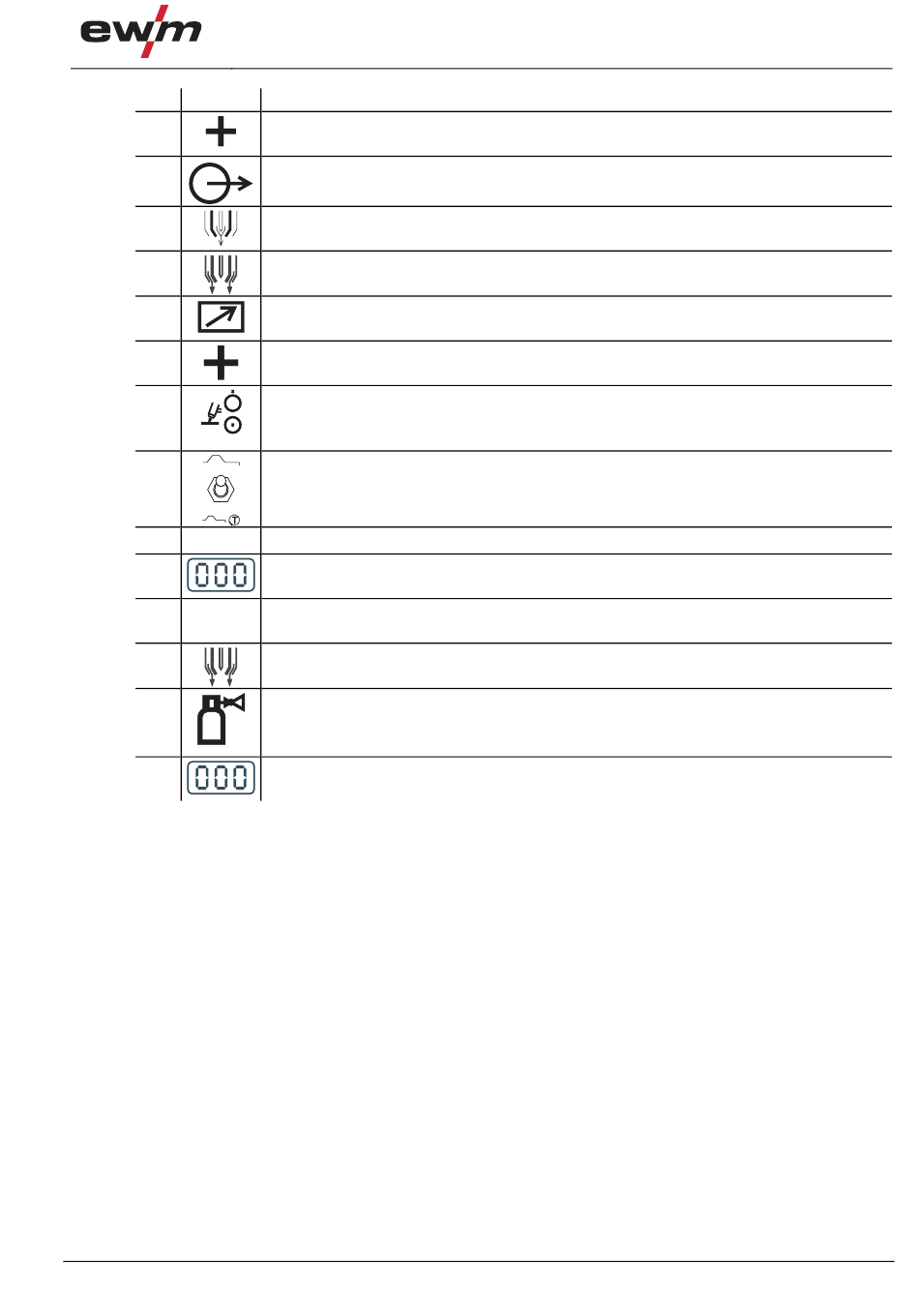

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Anschlussbuchse Hilfslichtbogenstrom
Düsenpotential Plasmaschweißbrenner.
Kühlmittelvorlauf zum Schweißbrenner
Durchflussregler für Plasmagas
Regelung und Anzeige der Gasdurchflussmenge
Durchflussregler für Schutzgas
Regelung und Anzeige der Gasdurchflussmenge
Anschlussbuchse, 14-polig
Fernstelleranschluss
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Taste Hilfslichtbogen mit Signalleuchte
Signalleuchte leuchtet nicht: Hilfslichtbogen ausgeschaltet
Signalleuchte leuchtet: Hilfslichtbogen brennt
Kippschalter stromloser Test
Simulationsmöglichkeit der eingestellten Parameterwerte ohne zu Schweißen
Eintrittsöffnung Kühlluft
Dreistellige Anzeige
Darstellung Schweißspannung
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Anschlussnippel G 1/4" Schutzgas, Schweißgerät Ausgang
Verbindung zum Schweißbrenner bzw. Gasdosiereinheit (GDE)
Taster, Gastest
Stromloser Gastest
Dreistellige Anzeige
Darstellung Schweißstrom
Frontansicht
