Gerätebeschreibung - Schnellübersicht
Frontansicht
4
Gerätebeschreibung - Schnellübersicht
4.1
Frontansicht
Im Beschreibungstext wird die maximal mögliche Gerätekonfiguration aufgeführt.
Ggf. muss die Option der Anschlussmöglichkeit nachgerüstet werden (siehe Kapitel
Zubehör).
Pos. Symbol
1
2
3
4
5
6
7
8
14
Beschreibung
0
Transportgriff
Austrittsöffnung Kühlluft
Hauptschalter, Gerät Ein/Aus
Anschlussnippel G 1/4" Plasmagas, Schweißgerät Ausgang
Verbindung zum Schweißbrenner bzw. Gasdosiereinheit (GDE)
Anschlussbuchse Schweißstrom, Schweißbrenner
Gerätefüße
Anschlussbuchse 5-polig, Steuerleitung Schweißbrenner
Kühlmittelrücklauf vom Schweißbrenner
HINWEIS

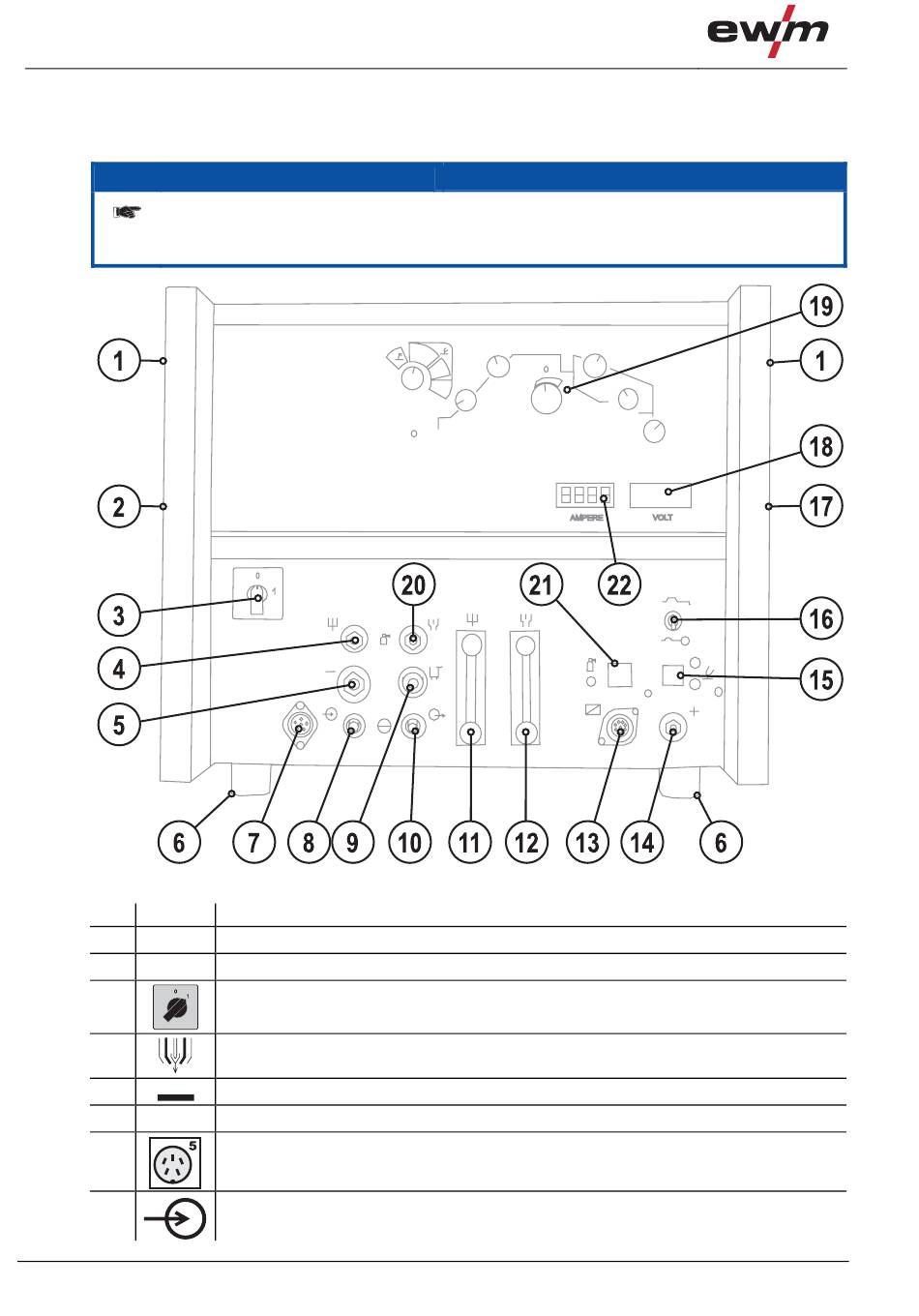

Abbildung 4-1
099-007010-EW500
13.12.2010
