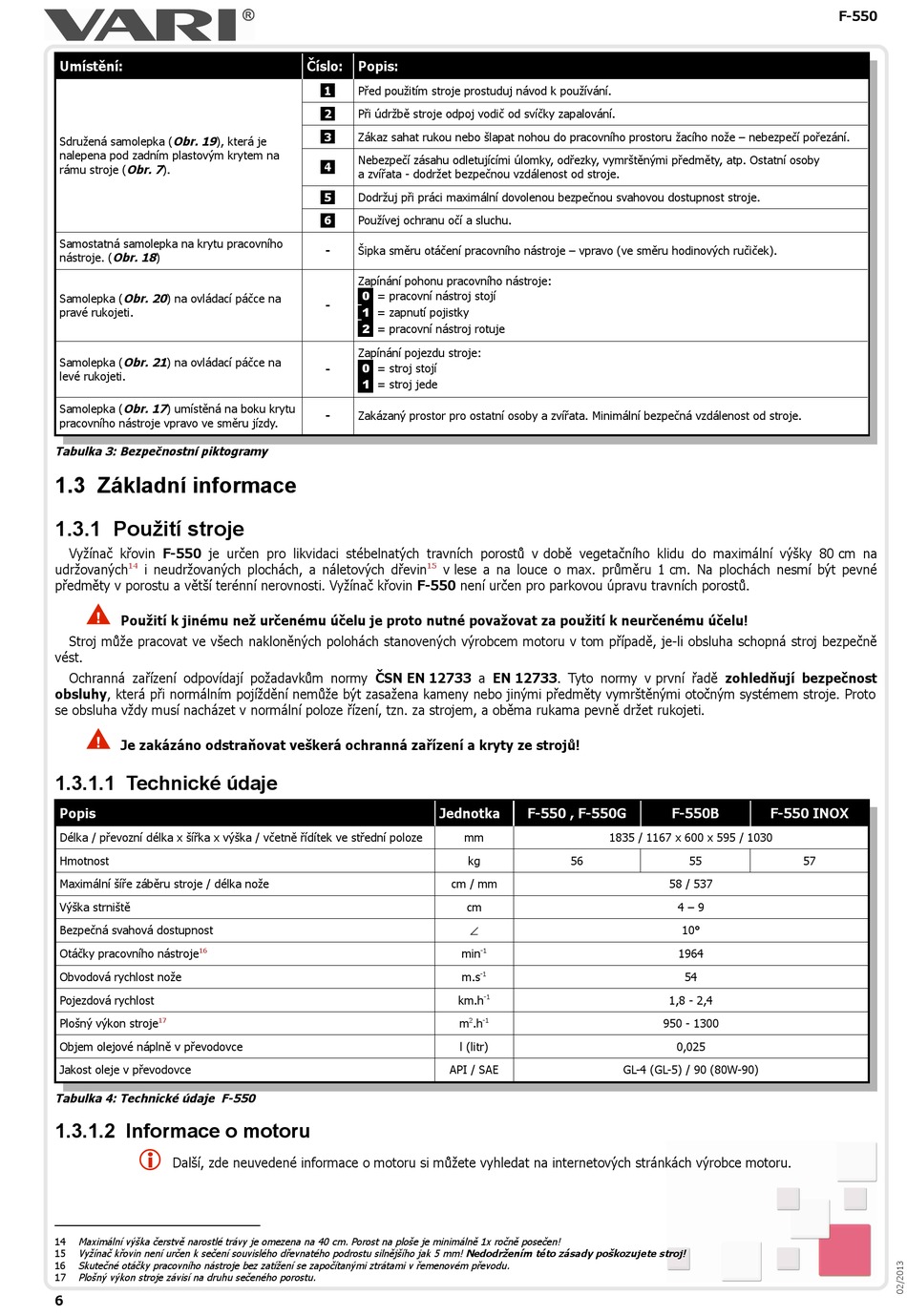

Základní Informace; Použití Stroje; Technické Údaje; Informace O Motoru - Vari Hurricane F-550 Bedienungsanleitung

Umístění:
Sdružená samolepka ( Obr. 19 ), která je
nalepena pod zadním plastovým krytem na
rámu stroje ( Obr. 7 ).
Samostatná samolepka na krytu pracovního
nástroje. ( Obr. 18 )
Samolepka ( Obr. 20 ) na ovládací páčce na
pravé rukojeti.
Samolepka ( Obr. 21 ) na ovládací páčce na
levé rukojeti.
Samolepka ( Obr. 17 ) umístěná na boku krytu
pracovního nástroje vpravo ve směru jízdy.
Tabulka 3: Bezpečnostní piktogramy
1.3 Základní informace
1.3.1 Použití stroje
Vyžínač křovin F-550 je určen pro likvidaci stébelnatých travních porostů v době vegetačního klidu do maximální výšky 80 cm na
udržovaných 14 i neudržovaných plochách, a náletových dřevin
předměty v porostu a větší terénní nerovnosti. Vyžínač křovin F-550 není určen pro parkovou úpravu travních porostů.

Použití k jinému než určenému účelu je proto nutné považovat za použití k neurčenému účelu!
Stroj může pracovat ve všech nakloněných polohách stanovených výrobcem motoru v tom případě, je-li obsluha schopná stroj bezpečně
vést.
Ochranná zařízení odpovídají požadavkům normy ČSN EN 12733 a EN 12733. Tyto normy v první řadě zohledňují bezpečnost
obsluhy, která při normálním pojíždění nemůže být zasažena kameny nebo jinými předměty vymrštěnými otočným systémem stroje. Proto
se obsluha vždy musí nacházet v normální poloze řízení, tzn. za strojem, a oběma rukama pevně držet rukojeti.

Je zakázáno odstraňovat veškerá ochranná zařízení a kryty ze strojů!
1.3.1.1 Technické údaje
Popis
Délka / převozní délka x šířka x výška / včetně řídítek ve střední poloze
Hmotnost
Maximální šíře záběru stroje / délka nože
Výška strniště
Bezpečná svahová dostupnost
Otáčky pracovního nástroje 16
Obvodová rychlost nože
Pojezdová rychlost
Plošný výkon stroje 17
Objem olejové náplně v převodovce
Jakost oleje v převodovce
Tabulka 4: Technické údaje F-550

1.3.1.2 Informace o motoru


Další, zde neuvedené informace o motoru si můžete vyhledat na internetových stránkách výrobce motoru.
Maximální výška čerstvě narostlé trávy je omezena na 40 cm. Porost na ploše je minimálně 1x ročně posečen!
14
15 Vyžínač křovin není určen k sečení souvislého dřevnatého podrostu silnějšího jak 5 mm! Nedodržením této zásady poškozujete stroj!
Skutečné otáčky pracovního nástroje bez zatížení se započítanými ztrátami v řemenovém převodu.
16
17 Plošný výkon stroje závisí na druhu sečeného porostu.
6
Číslo: Popis:
1 Před použitím stroje prostuduj návod k používání.
2 Při údržbě stroje odpoj vodič od svíčky zapalování.
3 Zákaz sahat rukou nebo šlapat nohou do pracovního prostoru žacího nože – nebezpečí pořezání.
Nebezpečí zásahu odletujícími úlomky, odřezky, vymrštěnými předměty, atp. Ostatní osoby
4
a zvířata - dodržet bezpečnou vzdálenost od stroje.
5 Dodržuj při práci maximální dovolenou bezpečnou svahovou dostupnost stroje.
6 Používej ochranu očí a sluchu.
- Šipka směru otáčení pracovního nástroje – vpravo (ve směru hodinových ručiček).
Zapínání pohonu pracovního nástroje:
0
= pracovní nástroj stojí
-
1
= zapnutí pojistky
2
= pracovní nástroj rotuje
Zapínání pojezdu stroje:
0
= stroj stojí
-
1
= stroj jede
- Zakázaný prostor pro ostatní osoby a zvířata. Minimální bezpečná vzdálenost od stroje.
15 v lese a na louce o max. průměru 1 cm. Na plochách nesmí být pevné
Jednotka
mm
kg
cm / mm
cm
∠
min
m.s
km.h
m 2 .h
l (litr)
API / SAE
F-550 , F-550G
1835 / 1167 x 600 x 595 / 1030
56
-1
-1
-1
-1
GL-4 (GL-5) / 90 (80W-90)
F-550B F-550 INOX
55 57
58 / 537
4 – 9
10°
1964
54
1,8 - 2,4
950 - 1300
0,025
F-550
