Inhaltszusammenfassung für Vari ASP-60D

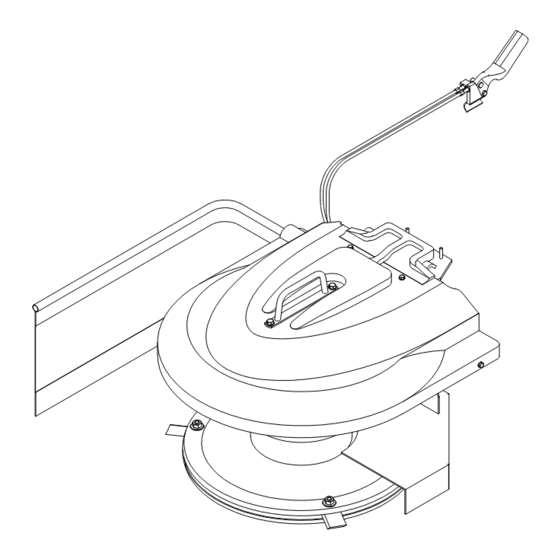

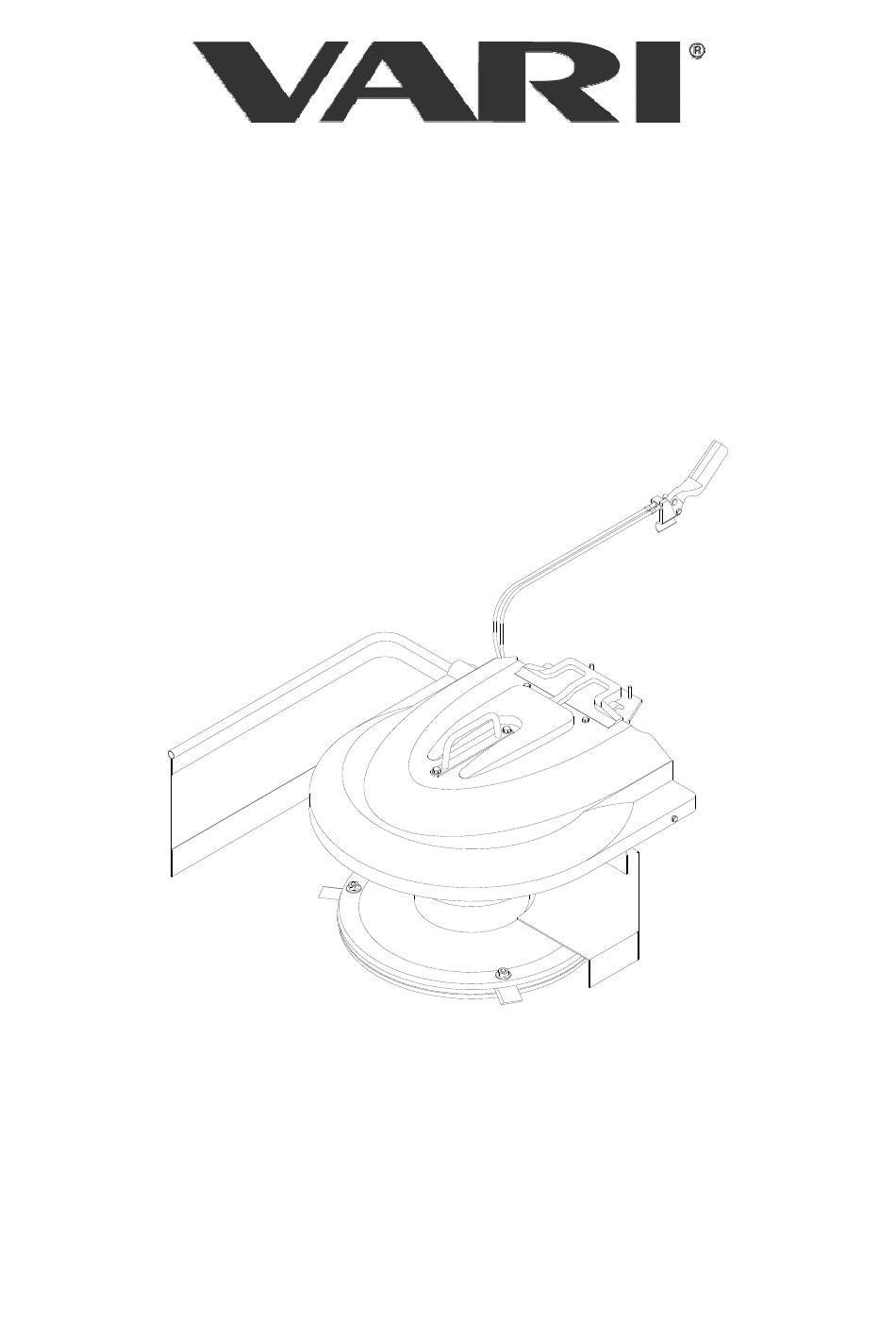

- Seite 1 Gestrüpp-Mäher ASP-60D Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Lagerung der Maschine .................... 20 Entsorgung der Verpackungen und der Maschine nach der Beendigung der Lebensdauer ......................... 21 Hinweise für die Ersatzteilbestellung................21 Adresse des Herstellers ....................21 Bauteilverzeichnis ......................22 Garantieschein......................29 Text und Illustration c 2004 VARI,a.s. Nummer der Publikation VL-089-2004... -
Seite 3: Basisinformationen
ASP-60D 1 Basisinformationen , Fordern Sie das Auspacken der Maschine und die Unterweisung von Ihrem Händler. Notieren Sie sich die nachstehenden Informationen über Ihre Maschine. Diese Informationen müssen Sie bei der Ersatzteilbestellung kennen. Wir empfehlen Ihnen, sich eine Kopie von dieser Seite mit den ausgefüllten Angaben über den Maschinenkauf für den Fall des Verlusts oder Diebstahls des Originals anzufertigen. - Seite 4 ASP-60D ES ÜBEREINSTIMMUNGSERKLÄRUNG laut Gesetz Nr. 22/1997 Slg. (in der Fassung der späteren Änderungen) Hersteller: VARI,a.s., Opolanská 350, 289 07 Libice nad Cidlinou, Tschechien Identifikationsnummer: 00660574 gibt auf eigene Verantwortung diese Erklärung heraus Maschineneinrichtung a) Bezeichnung: Gestrüpp-Mäher b) Typ: ASP-60D...
-
Seite 5: Einleitung
ASP-60D 2 Einleitung Sehr geehrte Kunden und Anwender! Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf unseres Produkts entgegen bringen. Sie sind hiermit Besitzer einer Maschine aus der breiten Skala von Maschinen und Werkzeugen aus dem System der Garten-, Land-, kleinen Land- und Kommunaltechnik, die von der Firma ,a.s. -
Seite 6: Betriebssicherheit
ASP-60D 3 Betriebssicherheit 3.1 Sicherheitsvorschriften , Dieses internationale Sicherheitssymbol zeigt wichtige Mitteilungen betreffend der Sicherheit an. Wenn Sie dieses Symbol sehen, seien Sie wachsam gegenüber den Möglichkeiten eines Unfalls der eigenen Person oder anderer Personen und lesen Sie sorgfältig die nachstehende Mitteilung. -
Seite 7: Deklarierte Und Garantierte Lärm- Und Schwingungswerte
ASP-60D , Starten Sie den Motor nicht in geschlossenen Räumen! Achten Sie auf erhöhte Vorsicht bei der Handhabung mit der Maschine, nach dem Abstellen bleibt der Auspufftopf des Motors heiß. Achten Sie darauf, dass es beim Nachfüllen des Treibstoffs nicht zum Verschütten und zum Bespritzen der Motorteile kommt. - Seite 8 ASP-60D Nummer des Beschreibung der Sicherheitsinformation Piktogramms Schild mit Produktionsdaten – befindet sich auf dem Maschinenrahmen links (bei Ansicht vom Bedienungsplatz) unter der oberen Verkleidung Verbotener Raum für sonstige Personen und Tiere. Sicherer Mindestabstand von der Maschine Gefahr des Erreichens durch wegfliegende Bruchstücke, Schnittgut, empor geschleuderte Gegenstände u.a.
-
Seite 9: Einsatz, Technische Daten, Technische Beschreibung Der Maschine
4 Einsatz, technische Daten, technische Beschreibung der Maschine 4.1 Einsatz der Maschine Der Gestrüppt-Mäher ASP-60D wurde nach den neuesten Erkenntnissen im Bereich der kleinen Garten- und Landtechnik entworfen und hergestellt. Die Maschine wurde für das Mähen von Grasflächen und das Schneiden kleinerer Zweige auf Feldern, im Wald und auf der Wiese bis zur Maximalhöhe von 100 cm auf... -
Seite 10: Technische Daten
Höchstarbeitsbreite der Maschine Mähhöhe Arbeitsmesserdrehzahl 2504 Umfangsgeschwindigkeit 73,4 Flächenleistung der Maschine (nach Art des Bewuchses) 800-1400 Bild 1: Gestrüpp-Mäher ASP-60D, angeschlossen an Kleinschlepper PONY IIA Kleinschlepper PONY Kupplungshebel Dickicht-Mäher ASP-60D IIA mit Zugachse Fahrbewegung Kupplungshebel des Rahmen mit Hebel und Bowdenzug... -
Seite 11: Bedienungsanleitung
ASP-60D 5 Bedienungsanleitung 5.1 Zusammenbau der Maschine 5.1.1 Auspacken und Zusammenbau der Maschine Fordern Sie das Auspacken, den Zusammenbau und die Unterweisung von Ihrem Händler. Gehen Sie beim Zusammenbau der Maschine wie folgt vor: Nehmen Sie die Maschine aus der Kiste und alle Teile aus den Verpackungen. - Seite 12 ASP-60D 4) Nehmen Sie aus dem Kleinschlepper PONY IIA die vordere Kunststoffverkleidung heraus, welche den Riementrieb schützt. Beim Einsetzen der Maschine ist es günstig, im hinteren Teil der Aufhängung des Kleinschleppers die Schmalschar des Grubbers in der Form einzuschieben, dass die Maschine leicht nach hinten geneigt ist. Ergreifen Sie den Dickicht-Mäher am Griff und schieben Sie ihn unter einem Winkel von etwa 10°...
- Seite 13 ASP-60D Bild 4: Einsetzen des Mähers in Träger NAP Haken Antriebsscheibe Angezogener Exzenter Zentrierstift aufgesetztem Exzenter Keilriemen 5) Schieben Sie den seitlichen Schutz mit dem Halter in das Vierkantrohr im Mäherrahmen (bei Ansicht vom Standplatz der Mäherbedienperson) und sichern Sie ihn von unten mit dem Kunststoffstern mit Gewinde.
-
Seite 14: Arbeitspositionen Der Kupplungshebel Der Fahrbewegung Und Des Antriebs Mit
ASP-60D 5.1.2 Arbeitspositionen der Kupplungshebel der Fahrbewegung und des Antriebs mit Bremse Der Kupplungshebel der Fahrbewegung hat zwei Funktionspositionen (siehe Bedienungsanleitung PONY IIA): Position 1: wird beim Starten, bei der Einstellung der Motordrehzahl oder beim kurzzeitigen Abstellen der Maschine verwendet, bei dem jedoch der Motor weiterläuft. -
Seite 15: Arbeit Mit Der Maschine
ASP-60D 5.2 Arbeit mit der Maschine 5.2.1 Arbeitsbreite der Maschine , Die Arbeitsbreite des Mähens muss immer der Dichte des Graswuchses angepasst werden! Bewegen Sie sich durch die Grasfläche beim Mähen nur so, dass sich das nicht geschnittene Gras immer auf der linken Maschinenseite befindet. -
Seite 16: Probleme Beim Mähen
ASP-60D Erscheinungen begleitet (Rasseln, Pfeifen, Geruch von verbranntem Gummi u.a.). Nach dem Einlaufen des Riemens treten diese Erscheinungen zumeist nicht mehr auf. 4. Dann drücken Sie den Kupplungshebel der Fahrbewegung am linken Griff der Lenkholme und fahren gegen den zu mähenden Grasbestand. Das Anfahren der Maschine können die gleichen Erscheinungen begleiten, wie sie in Punkt 3... -
Seite 17: Wartung, Behandlung, Lagerung
ASP-60D , Üben Sie erhöhte Vorsicht beim Ankippen der Maschine und beim Rückwärtsfahren mit der Maschine! b) Motor verliert an Drehzahl und geht aus: heben Sie den vorderen Maschinenteil durch Drücken auf die Griffe an, fahren Sie mit der Maschine leicht rückwärts. Reinigen Sie den Raum der Mähscheibenverkleidung und ziehen Sie die gemähte Grasmasse auf der Fläche... -
Seite 18: Festziehen Der Schraubverbindungen
ASP-60D , Bei der Verwendung einer anderen Keilriemenausführung als oben besagt, garantiert der Maschinenhersteller nicht für die volle und richtige Funktion der Übersetzung. 4. Setzen Sie den Dickicht-Mäher in den Kleinschlepper ein - siehe Punkt 4 Kapitel 6.1.1 5. Kontrollieren Sie den Lauf der Spannrolle. Die Rolle muss bei vollständig gedrücktem Kupplungshebel des Antriebs am rechten Lenkholm den Riemen ausreichend spannen (die Feder am Seil muss etwa um 5 mm gegenüber dem losen Zustand gespannt sein). -
Seite 19: Einstellung Der Seile Der Bremse, Der Antriebsrolle Und Der Kupplung Der Fahrbewegung
Anmerkung: Bei einer unfachgemäßen Reparatur der Messer ohne Verwendung der originalen Ersatzteile haftet der Hersteller nicht für die von der Maschine verursachten Schäden. Auf dem Messer ist das Zeichen „VARI“ geprägt, das den Hersteller kennzeichnet und eine Kontrollmarke darstellt, dass das Messer ein Originalersatzteil ist. -
Seite 20: Tabelle Der Serviceleistungen
ASP-60D Bremsseils im Bowdenzug zu erreichen, muss die Stellschraube am Hebel beim Einstellen in den Hebelhalter eingeschraubt werden. Die Seile im Bowdenzug der Rolle des Antriebs und der Kupplung der Maschinenfahrbewegung dürfen kein Spiel haben und sie müssen leicht gespannt sein – siehe gleichfalls Bedienungsanleitung des Kleinschleppers PONY IIA.
