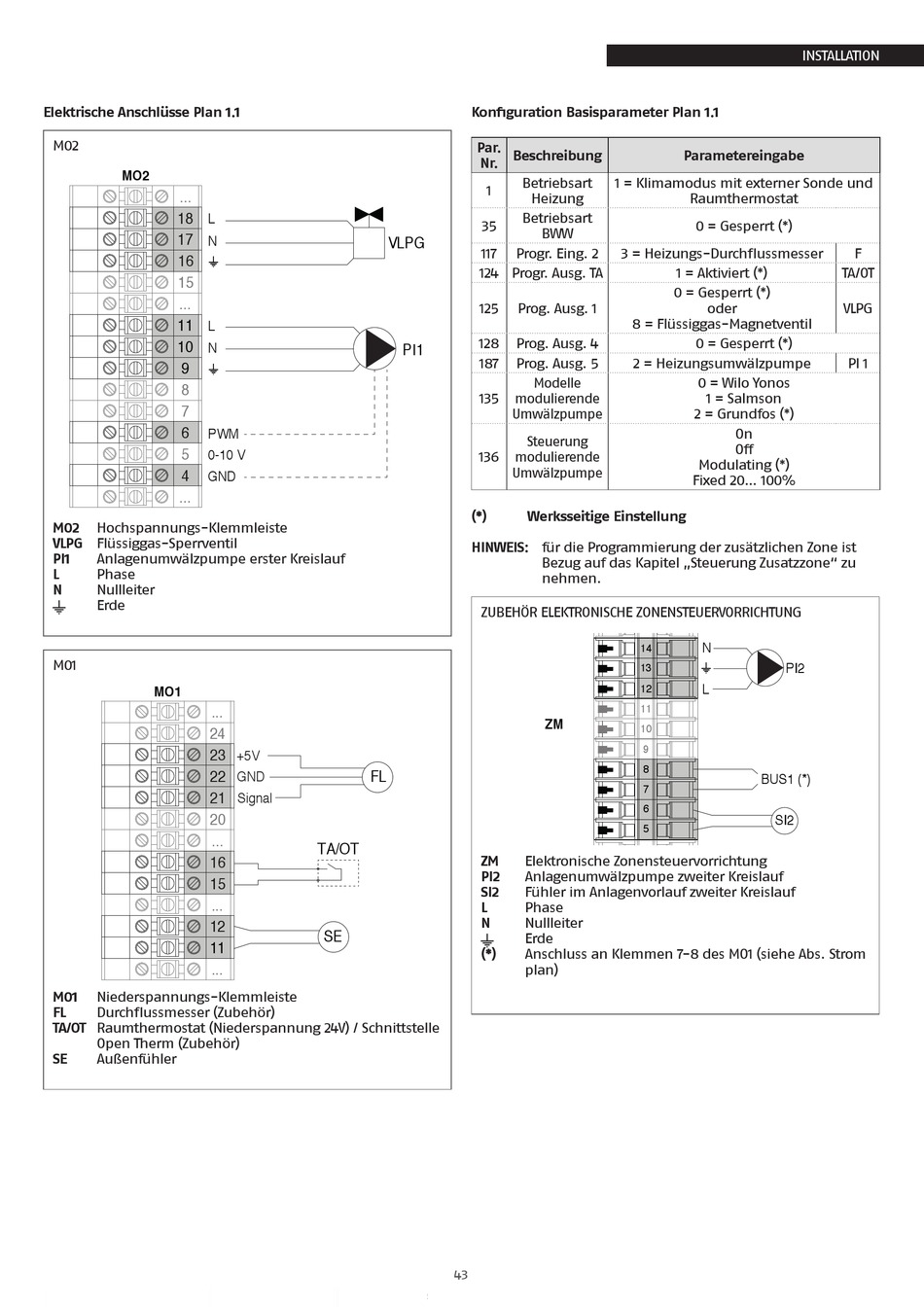

Riello TAU Unit 35 Anleitungen Für Installateur Und Technischen Kundenservice Seite 43

Elektrische Anschlüsse Plan 1.1
M02
MO2
...
18
L
17
N
16
⏚
15
...
11
L
10
N
9
⏚
8
7
6
PWM
5
0-10 V
4
GND
...
M02 Hochspannungs-Klemmleiste
VLPG Flüssiggas-Sperrventil
PI1 Anlagenumwälzpumpe erster Kreislauf
L Phase
N Nullleiter
Erde
M01
MO1
...
24
23
22
21
20
...
16
15
...
12
11
...
M01 Niederspannungs-Klemmleiste
FL Durchflussmesser (Zubehör)
TA/OT Raumthermostat (Niederspannung 24V) / Schnittstelle
Open Therm (Zubehör)
SE Außenfühler
VLPG
PI1
+5V
FL
GND
Signal
TA/OT
SE
Konfiguration Basisparameter Plan 1.1
Par.
Beschreibung
Nr.
Betriebsart 1 = Klimamodus mit externer Sonde und
1
Heizung
Betriebsart
35
BWW
117 Progr. Eing. 2 3 = Heizungs-Durchflussmesser
124 Progr. Ausg. TA
125 Prog. Ausg. 1
128 Prog. Ausg. 4
187 Prog. Ausg. 5
Modelle
135 modulierende
Umwälzpumpe
Steuerung
136 modulierende
Umwälzpumpe
(*) Werksseitige Einstellung
HINWEIS: für die Programmierung der zusätzlichen Zone ist
Bezug auf das Kapitel „Steuerung Zusatzzone" zu
nehmen.
ZUBEHÖR ELEKTRONISCHE ZONENSTEUERVORRICHTUNG
ZM
ZM Elektronische Zonensteuervorrichtung
PI2 Anlagenumwälzpumpe zweiter Kreislauf
SI2 Fühler im Anlagenvorlauf zweiter Kreislauf
L Phase
N Nullleiter
Erde
(*) Anschluss an Klemmen 7-8 des MO1 (siehe Abs. Strom
plan)
43
INSTALLATION
Parametereingabe
Raumthermostat
0 = Gesperrt (*)
1 = Aktiviert (*)
0 = Gesperrt (*)
oder
8 = Flüssiggas-Magnetventil
0 = Gesperrt (*)
2 = Heizungsumwälzpumpe
0 = Wilo Yonos
1 = Salmson
2 = Grundfos (*)
On
Off
Modulating (*)
Fixed 20... 100%
15
N
14
⏚
PI2
13
L
12
11
10
9
8
BUS1 (*)
7
6
SI2
5
4
F
TA/OT
VLPG
PI 1
