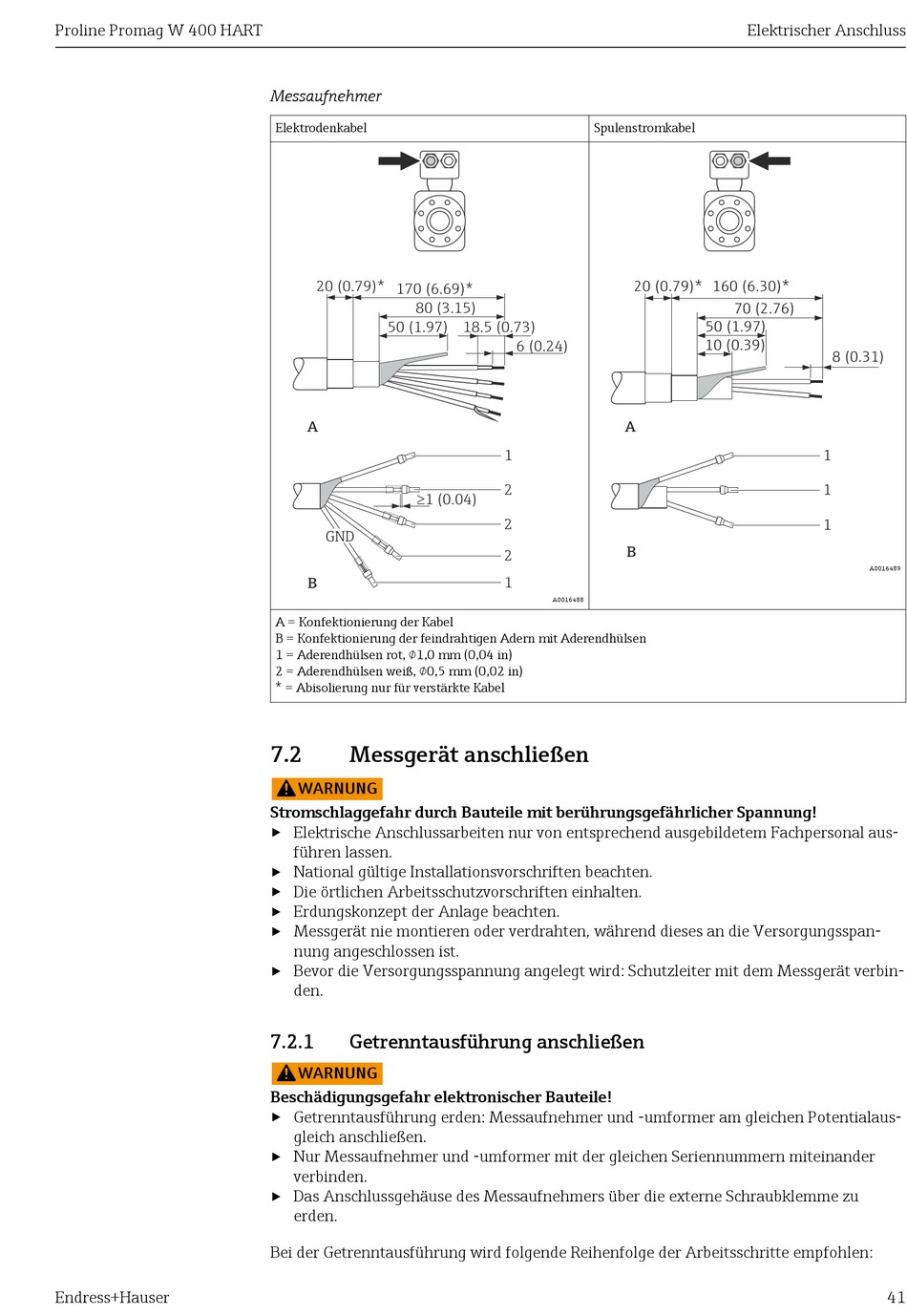

Messgerät Anschließen; Getrenntausführung Anschließen - Endress+Hauser HART Proline Promag W 400 Betriebsanleitung

Proline Promag W 400 HART
Endress+Hauser
Messaufnehmer
Elektrodenkabel
20 (0.79)*
170 (6.69)*
80 (3.15)
50 (1.97)
A
³1 (0.04)
GND
B
A = Konfektionierung der Kabel
B = Konfektionierung der feindrahtigen Adern mit Aderendhülsen
1 = Aderendhülsen rot, 1,0 mm (0,04 in)
2 = Aderendhülsen weiß, 0,5 mm (0,02 in)
* = Abisolierung nur für verstärkte Kabel
7.2 Messgerät anschließen
WARNUNG
L
Stromschlaggefahr durch Bauteile mit berührungsgefährlicher Spannung!
‣
Elektrische Anschlussarbeiten nur von entsprechend ausgebildetem Fachpersonal aus-
führen lassen.
‣
National gültige Installationsvorschriften beachten.
‣
Die örtlichen Arbeitsschutzvorschriften einhalten.
‣
Erdungskonzept der Anlage beachten.
‣
Messgerät nie montieren oder verdrahten, während dieses an die Versorgungsspan-
nung angeschlossen ist.
‣
Bevor die Versorgungsspannung angelegt wird: Schutzleiter mit dem Messgerät verbin-
den.
7.2.1 Getrenntausführung anschließen
WARNUNG
L
Beschädigungsgefahr elektronischer Bauteile!
‣
Getrenntausführung erden: Messaufnehmer und -umformer am gleichen Potentialaus-
gleich anschließen.
‣
Nur Messaufnehmer und -umformer mit der gleichen Seriennummern miteinander
verbinden.
‣
Das Anschlussgehäuse des Messaufnehmers über die externe Schraubklemme zu
erden.
Bei der Getrenntausführung wird folgende Reihenfolge der Arbeitsschritte empfohlen:
Spulenstromkabel
20 (0.79)*
18.5 (0.73)
6 (0.24)
A
1
2
2
B
2
1
A0016488
Elektrischer Anschluss
160 (6.30)*
70 (2.76)
50 (1.97)
10 (0.39)
8 (0.31)
1
1
1
A0016489
41
