2. Um die Einhaltung der Gerätespezifikation sicherzustellen: Messgerät zwischen die
Rohrleitungsflansche zentriert in die Messstrecke einbauen.
3. Bei Verwendung von Erdungsscheiben: Beiliegende Einbauanleitung beachten.
4. Erforderliche Schrauben-Anziehdrehmomente beachten →  25.

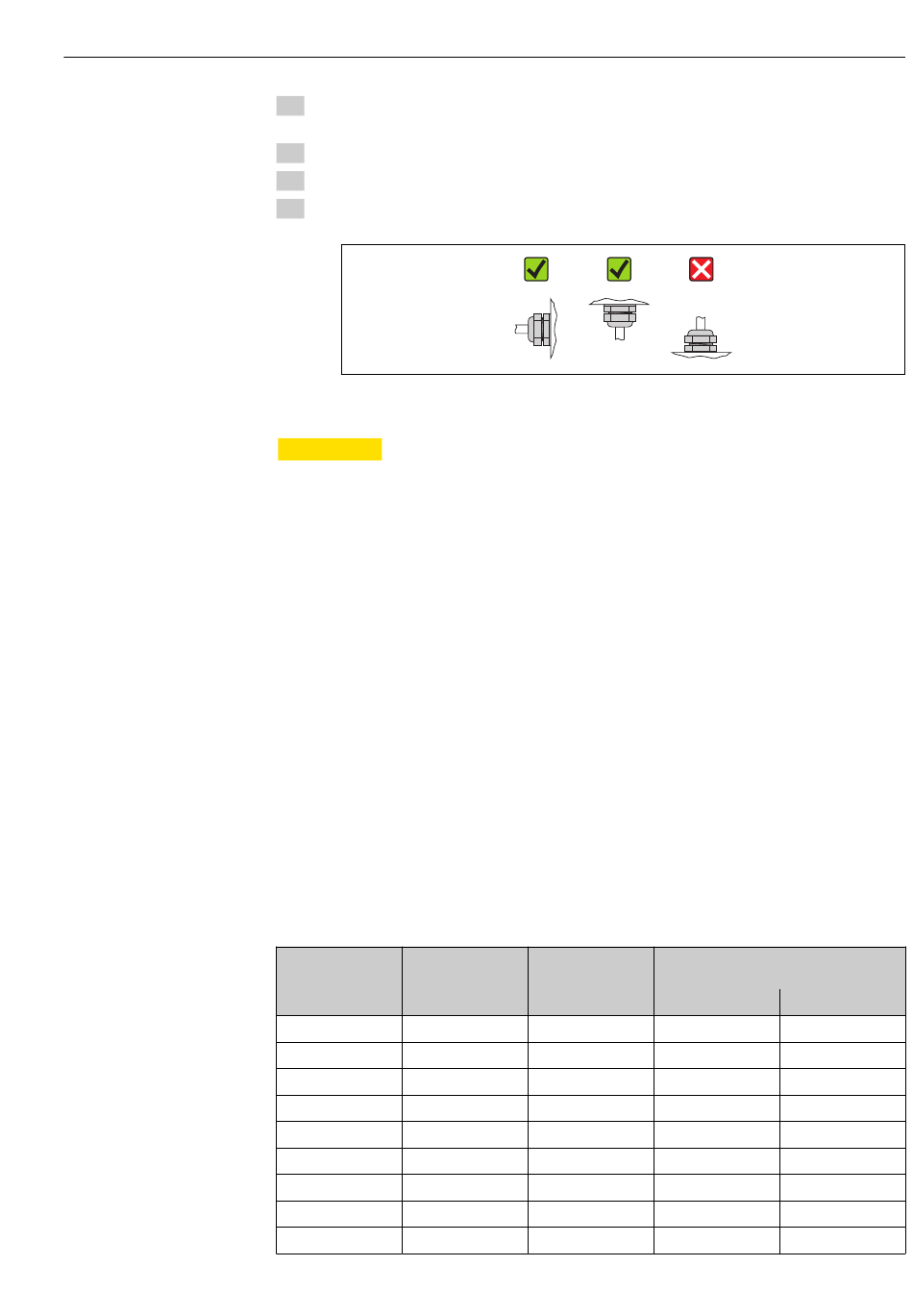

5. Messgerät so einbauen oder Messumformergehäuse drehen, dass die Kabeleinfüh-
rungen nicht nach oben weisen.


Dichtungen montieren

VORSICHT
L
Bildung einer elektrisch leitenden Schicht auf der Messrohr-Innenseite möglich!
Kurzschlussgefahr des Messsignals.
‣
Keine elektrisch leitenden Dichtungsmassen wie Graphit verwenden.
Bei der Montage von Dichtungen folgende Punkte beachten:
• Montierte Dichtungen nicht in den Rohrleitungsquerschnitt hineinragen lassen.
• Bei Verwendung von DIN-Flanschen: Nur Dichtungen nach DIN EN 1514-1 verwenden.
• Bei Messrohrauskleidung "Hartgummi": Zusätzliche Dichtungen immer erforderlich.
• Bei Messrohrauskleidung "Polyurethan": Grundsätzlich keine zusätzlichen Dichtungen
erforderlich.
Erdungskabel/Erdungsscheiben montieren
Informationen zum Potenzialausgleich und detaillierte Montagehinweise für den Einsatz
von Erdungskabeln/Erdungsscheiben beachten →  44.
Schrauben-Anziehdrehmomente
Folgende Punkte beachten:
• Aufgeführte Schrauben-Anziehdrehmomente gelten nur für geschmierte Gewinde und
für Rohrleitungen, die frei von Zugspannungen sind.
• Schrauben gleichmäßig über Kreuz anziehen.
• Zu fest angezogene Schrauben deformieren die Dichtfläche oder verletzen die Dichtung.
Schrauben-Anziehdrehmomente für EN 1092-1 (DIN 2501), PN 6/10/16/25/40
Nennweite Druckstufe
[mm]
25 PN 40
32 PN 40
40 PN 40
50 PN 40
1)
65 PN 16
65 PN 40
80 PN 16
80 PN 40
100 PN 16
Schrauben
[bar] [mm]
4 × M12
4 × M16
4 × M16
4 × M16
8 × M16
8 × M16
8 × M16
8 × M16
8 × M16
Montage
Max. Schrauben-Anziehdrehmoment
[Nm]
Hartgummi Polyurethan
– 15
– 24
– 31
48 40
32 27
32 27
40 34
40 34
43 36
A0013964
