Prozessanschlüsse
Oberflächenrauhigkeit
Vor-Ort-Bedienung
3) Abmessungen nach DIN 2501, DN 65 (2 ½") PN 16 und DN 600 (24") PN 16 ausschließlich nach EN 1092-1
4) Bestellmerkmal "Bauart", Option A "Einbaulänge kurz"
Endress+Hauser
• EN 1092-1 (DIN 2501)
– DN ≤ 300: Festflansch (PN 10/16/25/40) = Form A
– DN ≥ 350: Festflansch (PN 6/10/16/25) = Form B
4)
– DN 450...2000 : Festflansch (PN 6/10/16) = Form B
• ASME B16.5
– DN 25...600 (1...24"): Festflansch (Class 150)
– DN 350...2000 (14...78")
– DN 25...150 (1...6"): Festflansch (Class 300)
• AWWA C207
– DN 48...72": Festflansch (Class D)
4)
– DN 48...78" : Festflansch (Class D)
• AS 2129
– DN 50...1200: Festflansch (Table E)
4)
– DN 350...1200 : Festflansch (Table E)
• AS 4087
– DN 50...1200): Festflansch (PN 16)
4)
– DN 350...1200 : Festflansch (PN 16)
• JIS B2220
– DN 50...300: Festflansch (10K)
– DN 25...300: Festflansch (20K)
Zu den verschiedenen Werkstoffen der Prozessanschlüsse →  173
Elektroden mit 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantal:
≤ 0,3...0,5 µm (11,8...19,7 µin)
(Alle Angaben beziehen sich auf messstoffberührende Teile)

16.11 Bedienbarkeit

Via Anzeigemodul

Anzeigeelemente

• 4-zeilige Anzeige
• Hintergrundbeleuchtung: weiß, bei Gerätefehler: rot
• Anzeige für die Darstellung von Messgrößen und Statusgrößen individuell konfigurierbar
• Zulässige Umgebungstemperatur für die Anzeige: –20...+50 °C (–4...+122 °F)
Außerhalb des Temperaturbereichs kann die Ablesbarkeit der Anzeige beinträchtigt
sein.
Bedienelemente

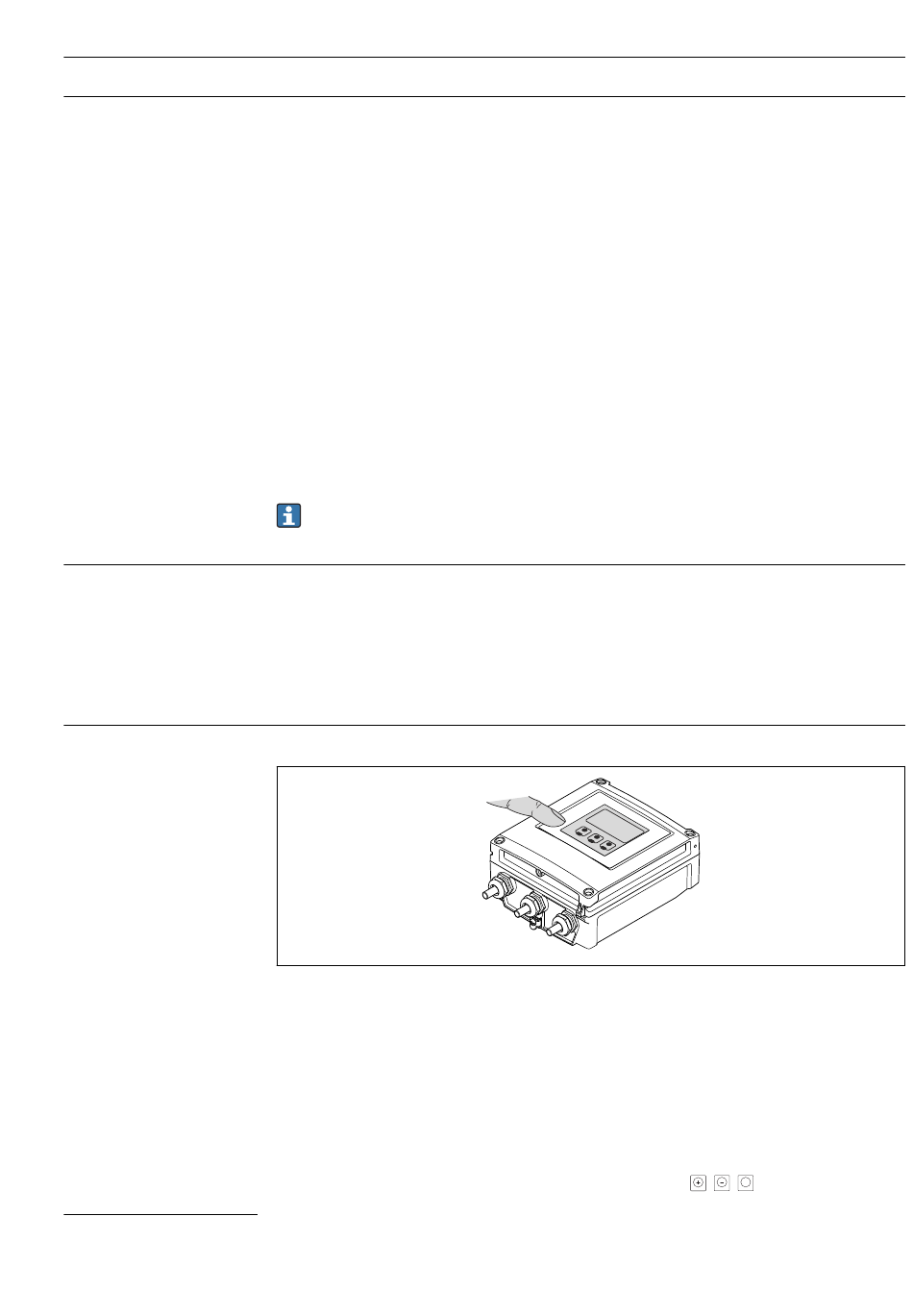

Bedienung von außen via Touch Control; 3 optische Tasten:
3)
4)
: Festflansch (Class 150)
Technische Daten
A0020538
, ,
E
