Elektrischer Anschluss
42
1. Messaufnehmer und Messumformer montieren.
2. Verbindungskabel anschließen.
3. Messumformer anschließen.
4 x TX 20
1.
3.

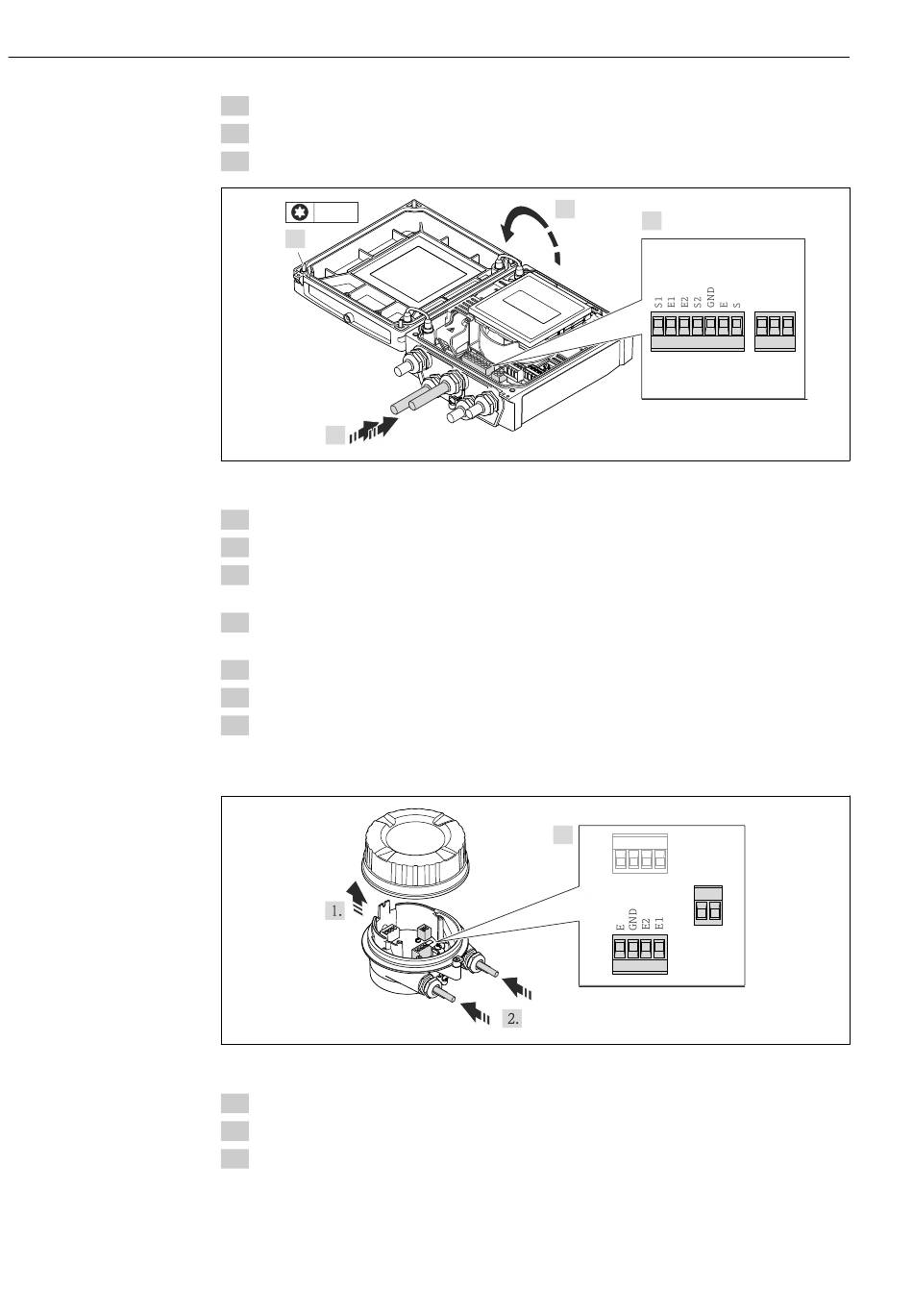

 13 Messumformer: Hauptelektronikmodul mit Anschlussklemmen
1. Die 4 Befestigungsschrauben des Gehäusedeckels lösen.
2. Gehäusedeckel öffnen.
3. Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich-
tungsring nicht aus der Kabeleinführung entfernen.
4. Kabel und Kabelenden abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen →  40.
5. Kabel gemäß Klemmenbelegung anschließen →  39.
6. Kabelverschraubungen fest anziehen.
7. WARNUNG! Aufhebung der Gehäuseschutzart durch mangelnde Gehäusedichtheit!
Schraube ohne Verwendung von Fett eindrehen.
Messumformer in umgekehrter Reihenfolge wieder zusammenbauen.
 14 Messaufnehmer: Anschlussmodul
1. Sicherungskralle des Gehäusedeckels lösen.
2. Gehäusedeckel aufdrehen und anheben.
3. HINWEIS! Für Conduit-Erweiterungen: O-Ring auf Kabel aufziehen und genügend
weit nach hinten schieben. Beim Kabel einschieben muss der O-Ring ausserhalb der
Conduit-Erweiterung liegen.
Kabel durch die Kabeleinführung schieben. Um Dichtheit zu gewährleisten, Dich-
tungsring nicht aus der Kabeleinführung entfernen.
Proline Promag W 400 HART
2.
4.
6 5 7 8 4 37 36
3.
42 41
37 4 7 5
42 41
