Elektrischer Anschluss
46
2. Abschirmung der Signalleitungen über einen Kondensator führen.
3. Messgerät potenzialfrei gegenüber Schutzerde an die Energieversorgung anschließen
(Trenntransformator).
Bei einer Getrenntausführung bezieht sich die Erdungsklemme des Beispiels immer
auf den Messaufnehmer und nicht auf den Messumformer.
7.3

Spezielle Anschlusshinweise

7.4

Schutzart sicherstellen

7.4.1

Schutzart IP66/67, Type 4X enclosure

Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclo-
sure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach
dem elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls
die Dichtungen trocknen, reinigen oder ersetzen.
2. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3. Kabelverschraubungen fest anziehen.

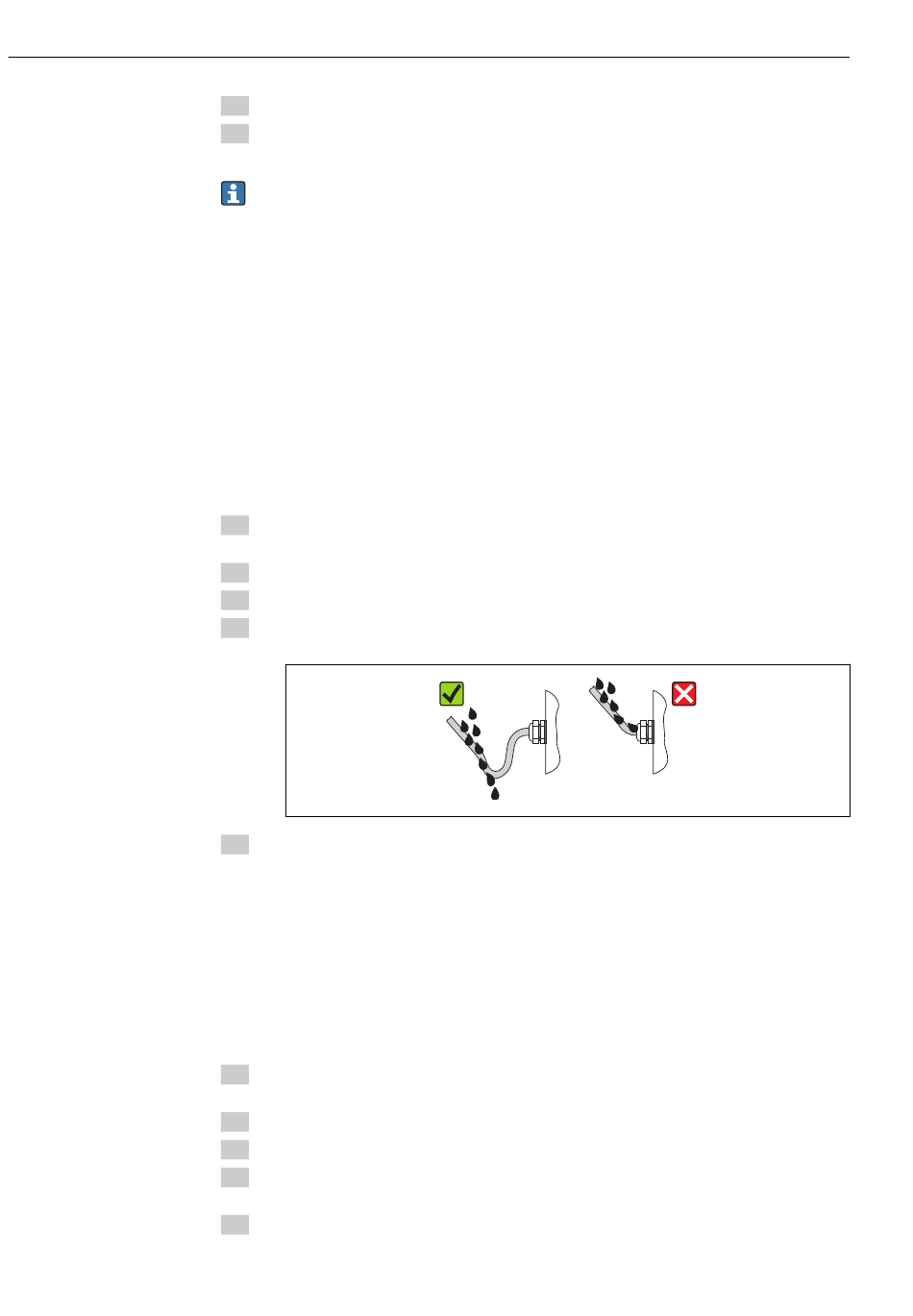

4. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein-
führung eine nach unten hängende Schlaufe bilden ("Wassersack").

5. Für nicht benutzte Kabeleinführungen Blindstopfen einsetzen.
7.4.2

Schutzart IP68, Type 6P enclosure, mit Option "Feldverguss"

Je nach Ausführung erfüllt der Messaufnehmer alle Anforderungen gemäß der Schutzart
IP68, Type 6P enclosure und kann als Getrenntsausführung eingesetzt werden →  23.
Der Messumformer besitzt immer nur die Schutzart IP66/67, Type 4X enclosure und muss
dementsprechend behandelt werden →  46.
Um die Schutzart IP68, Type 6P enclosure für die Optionen "Feldverguss" zu gewährleisten,
folgende Schritte nach dem elektrischen Anschluss durchführen:
1. Kabelverschraubungen fest anziehen (Drehmoment: 2...3,5 Nm), bis kein Spalt zwi-
schen Deckelunterseite und Gehäuseauflage sichtbar ist.
2. Überwurfmutter der Kabelverschraubungen fest anziehen.
3. Feldgehäuse mit Vergussmasse ausgiessen.
4. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls
die Dichtungen trocknen, reinigen oder ersetzen.
5. Sämtliche Gehäuseschrauben und Schraubdeckel (Drehmoment: 20...30 Nm) fest
anziehen.
Proline Promag W 400 HART
Endress+Hauser
A0013960
