Montage
24

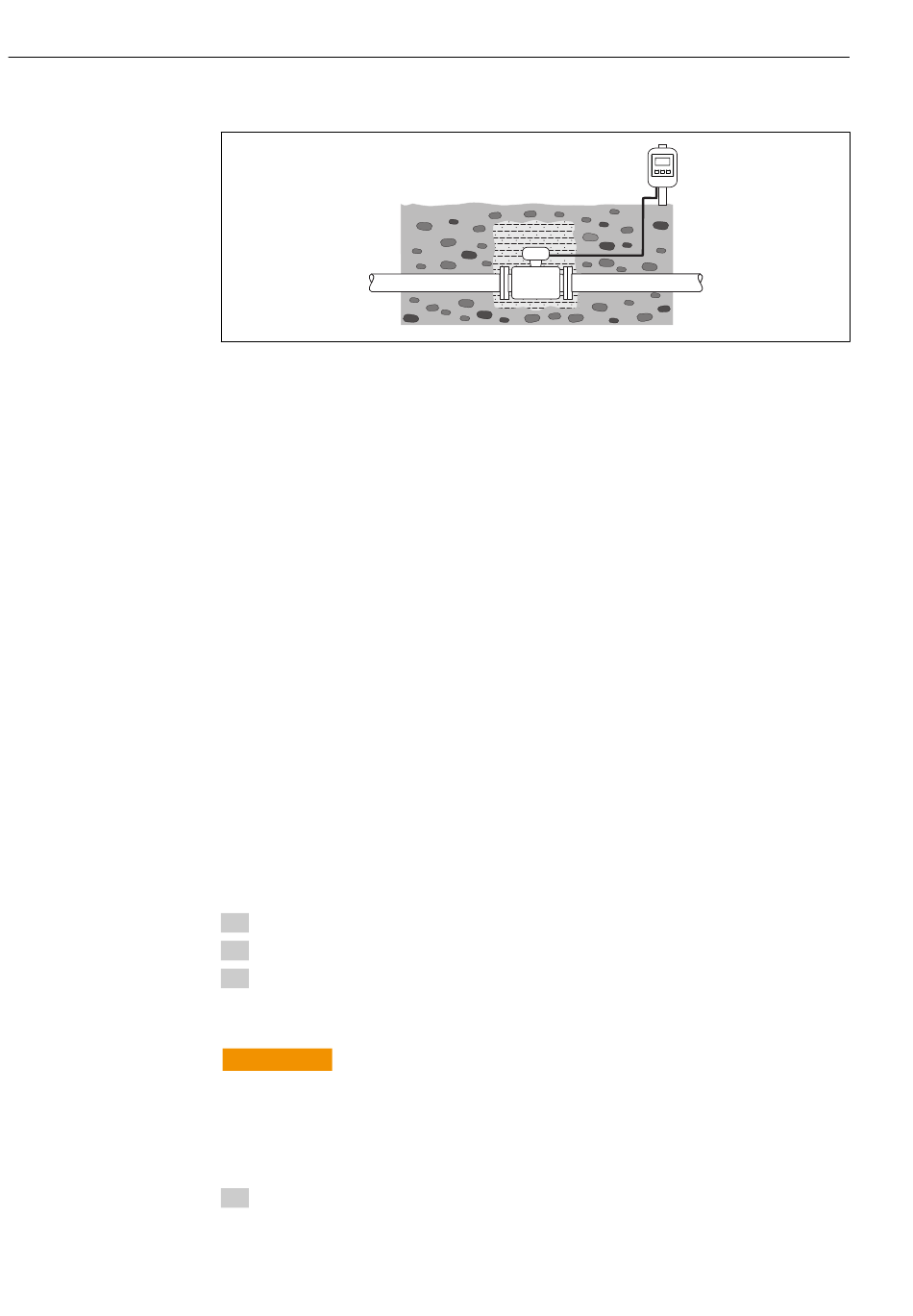

Einsatz im Erdeinbau
6.2 Messgerät montieren
6.2.1 Benötigtes Werkzeug
Für Messumformer
• Drehmomentschlüssel
• Für die Wandmontage:
Gabelschlüssel zu Seckskantschraube max. M5
• Für die Rohrmontage:
– Gabelschlüssel SW 8
– Kreuzschlitzschraubendreher PH 2
• Für das Drehen des Messumformergehäuses (Kompaktausführung):
– Kreuzschlitzschraubendreher PH 2
– Torxschraubendreher TX 20
– Gabelschlüssel SW 7
Für Messaufnehmer
Für Flansche und andere Prozessanschlüsse:
• Schrauben, Muttern, Dichtungen etc. sind nicht im Lieferumfang enthalten und müssen
bauseits bereitgestellt werden
• Entsprechendes Montagewerkzeug
6.2.2 Messgerät vorbereiten
1. Sämtliche Reste der Transportverpackung entfernen.
2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen.
3. Aufkleber auf dem Elektronikraumdeckel entfernen.
6.2.3

Messaufnehmer montieren

WARNUNG
L
Gefahr durch mangelnde Prozessdichtheit!
‣
Darauf achten, dass der Innendurchmesser der Dichtungen gleich oder größer ist als
derjenige von Prozessanschluss und Rohrleitung.
‣
Darauf achten, dass die Dichtungen unbeschädigt und sauber sind.
‣
Dichtungen korrekt befestigen.
1. Sicherstellen, dass die Pfeilrichtung auf dem Messaufnehmer mit der Durchflussrich-
tung des Messstoffs übereinstimmt.
Proline Promag W 400 HART
Endress+Hauser
A0017298
