Montage
34
Handlungsschritt Befestigungsschraube
1 Gehäusedeckel
5 Intelligentes-Sensor-Elektronikmodul
7 Hauptelektronikmodul
10 Messumformergehäuse
HINWEIS
Stecker des Intelligenten-Sensor-Elektronikmoduls falsch aufgesteckt!
Es wird kein Messsignal ausgegeben.
‣
Den Stecker des Intelligenten-Sensor-Elektronikmoduls gemäß Codierung einstecken.
‣
Messgerät in umgekehrter Reihenfolge wieder zusammenbauen.

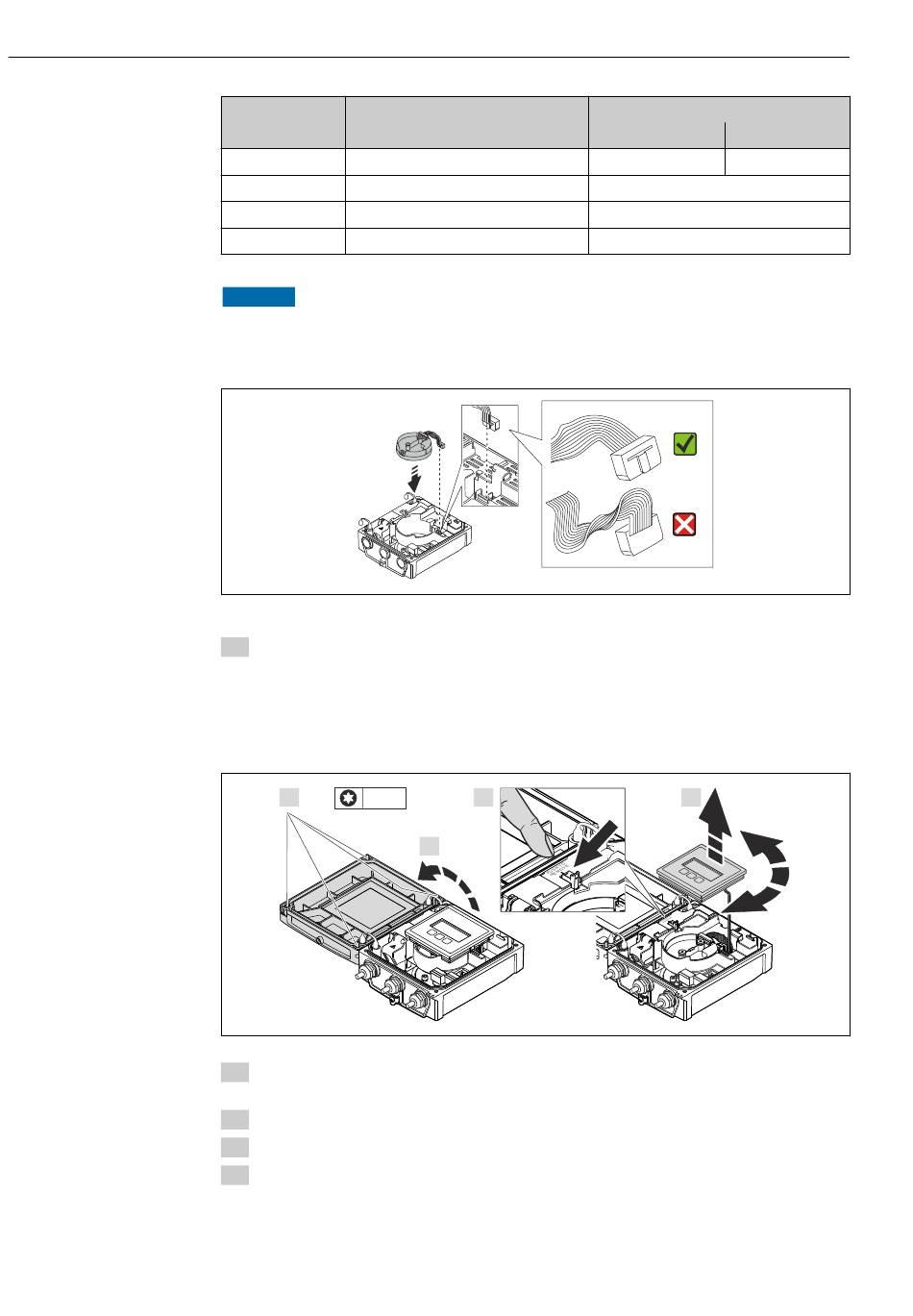

6.2.6

Anzeigemodul drehen

Um die Ablesbar- und Bedienbarkeit zu erleichtern kann das Anzeigemodul gedreht wer-
den.
1.
4 x TX 20
1. Befestigungsschrauben des Gehäusedeckels lösen (Bei Zusammenbau: Anziehdreh-
moment beachten →  35).
2. Gehäusedeckel öffnen.
3. Anzeigemodul entriegeln.
4. Anzeigemodul herausziehen und in 90°-Schritten in die gewünschte Position drehen.
3.
2.
Proline Promag W 400 HART
Anziehdrehmomente für Gehäuse aus:
Aluminium Kunststoff
2,5 Nm (1,8 lbf ft) 1 Nm (0,7 lbf ft)
0,6 Nm (0,4 lbf ft)
1,5 Nm (1,1 lbf ft)
5,5 Nm (4,1 lbf ft)
4.
