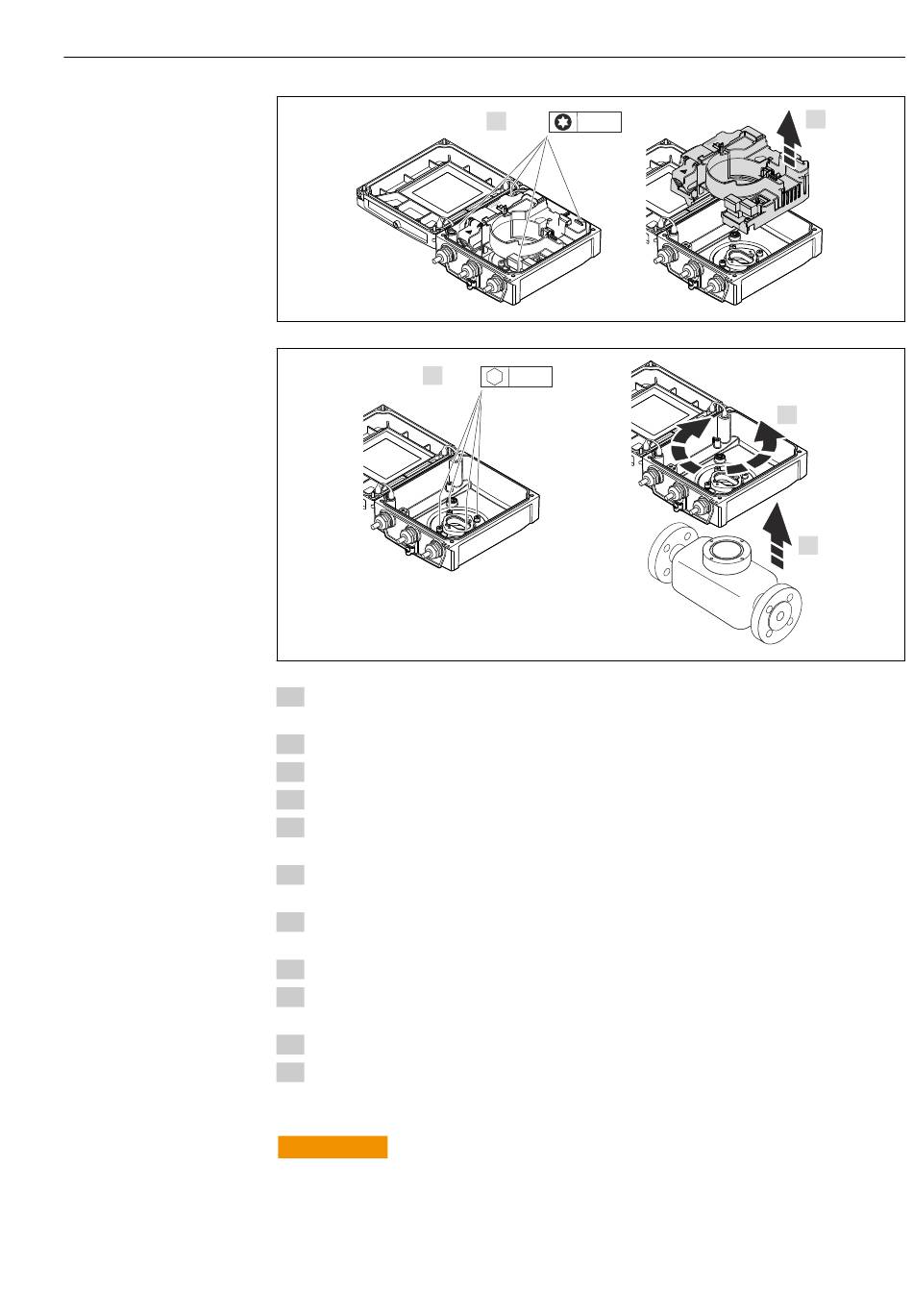

9.
1. Befestigungsschrauben des Gehäusedeckels lösen (Bei Zusammenbau: Anziehdreh-
moment beachten →  34).
2. Gehäusedeckel öffnen.
3. Anzeigemodul entriegeln.
4. Anzeigemodul herausziehen.
5. Befestigungsschrauben vom Intelligenten-Sensor-Elektronikmodul lösen (Bei Zusam-
menbau: Anziehdrehmoment beachten →  34).
6. Intelligenten-Sensor-Elektronikmodul herausziehen (Bei Zusammenbau: Codierung
des Steckers beachten →  33).
7. Befestigungsschrauben vom Hauptelektronikmodul lösen (Bei Zusammenbau:
Anziehdrehmoment beachten →  34).
8. Hauptelektronikmodul herausziehen.
9. Befestigungsschrauben des Messumformergehäuses lösen (Bei Zusammenbau:
Anziehdrehmoment beachten →  34).
10. Messumformergehäuse anheben.
11. Gehäuse in 90°-Schritten in die gewünschte Position drehen.
Messumformergehäuse zusammenbauen
WARNUNG
L
Zu hohes Anziehdrehmoment der Befestigungsschrauben!
Beschädigung des Messumformers.
‣
Bei Zusammenbau Befestigungsschrauben gemäß Anziehdrehmoment anziehen:
7.
4 x TX 20
4 x 4 mm
Montage
8.
A0021604
11.
10.
A0021605
