Proline Promag W 400 HART
Menü
Experte funktionsorientiert Aufgaben, die detaillierte Kenntnisse
Endress+Hauser
Anwenderrolle und Aufgaben
über die Funktionsweise des Geräts
erfordern:
• Inbetriebnahme von Messungen
unter schwierigen Bedingungen
• Optimale Anpassung der Messung
an schwierige Bedingungen
• Detaillierte Konfiguration der Kom-
munikationsschnittstelle
• Fehlerdiagnose in schwierigen Fällen
8.3 Zugriff auf Bedienmenü via Vor-Ort-Anzeige
8.3.1

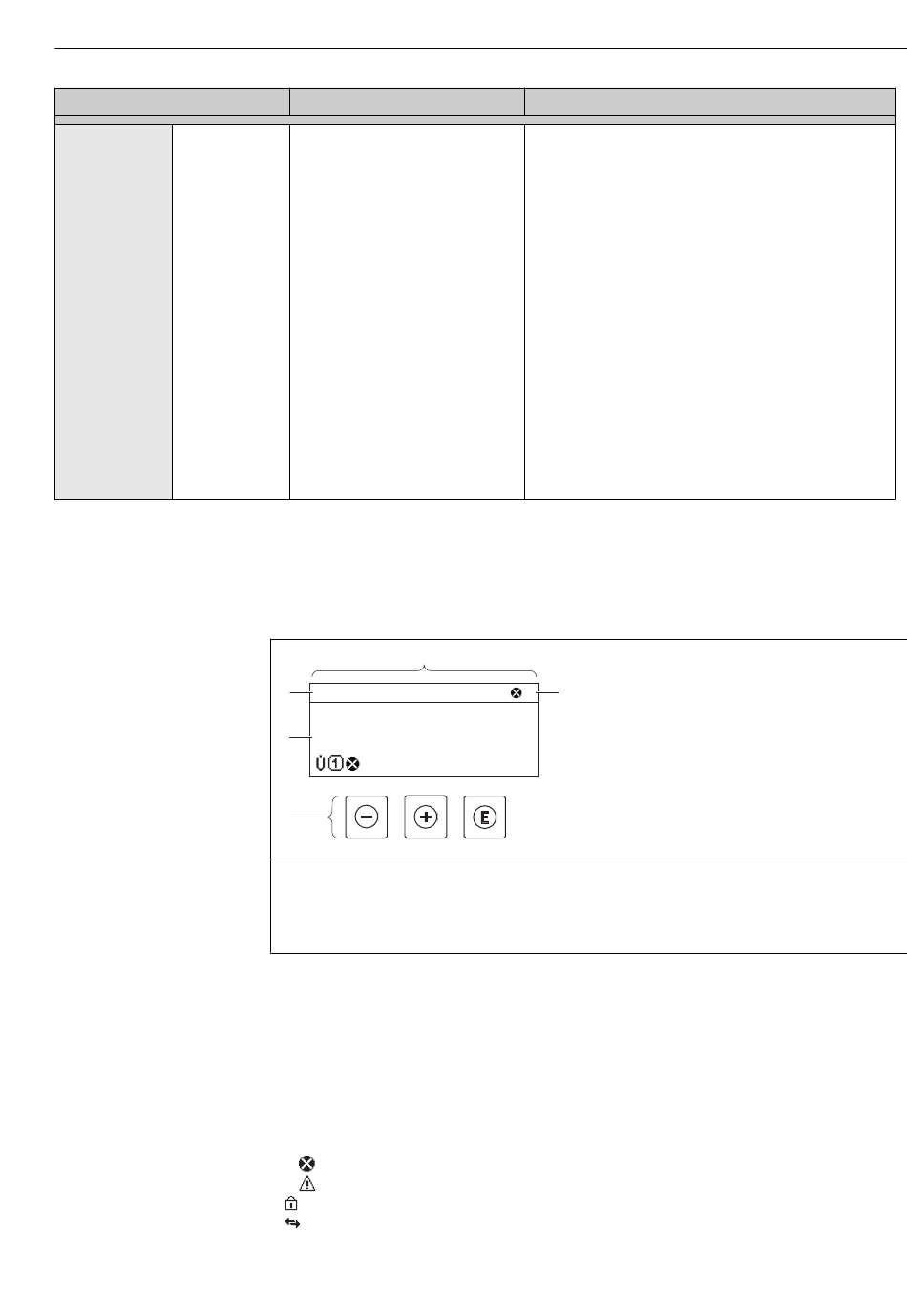

Betriebsanzeige

1
2
X X X X X X X X X
1120.50
4
5
1 Betriebsanzeige
2 Messstellenbezeichnung
3 Statusbereich
4 Anzeigebereich für Messwerte (4-zeilig)
5 Bedienelemente →  56
Statusbereich
Im Statusbereich der Betriebsanzeige erscheinen rechts oben folgende Symbole:
• Statussignale →  125
– F: Ausfall
– C: Funktionskontrolle
– S: Außerhalb der Spezifikation
– M: Wartungsbedarf
• Diagnoseverhalten →  126
– : Alarm
– : Warnung
• : Verriegelung (Das Gerät ist über die Hardware verriegelt )
• : Kommunkation (Kommunikation via Fernbedienung ist aktiv)
Inhalt/Bedeutung
Enthält alle Parameter des Geräts und ermöglicht diese durch
einen Zugriffscode direkt anzuspringen. Dieses Menü ist nach
den Funktionsblöcken des Geräts aufgebaut:
• Untermenü "System"
Enthält alle übergeordneten Geräteparameter, die weder die
Messung noch die Messwertkommunikation betreffen.
• Untermenü "Sensor"
Konfiguration der Messung.
• Untermenü "Eingang" (Bestelloption)
Konfiguration des Statuseingangs.
• Untermenü "Ausgang"
Konfiguration der analogen Stromausgänge sowie von
Impuls-/Frequenz- und Schaltausgang.
• Untermenü "Kommunikation"
Konfiguration der digitalen Kommunikationsschnittstelle und
des Webservers.
• Untermenü "Applikation"
Konfiguration der Funktionen, die über die eigentliche Mes-
sung hinausgehen (z.B. Summenzähler).
• Untermenü "Diagnose"
Fehlerermittlung und -analyse von Prozess- und Gerätefeh-
lern, zur Gerätesimulation sowie zur Heartbeat Technology.
F
3
l/h
Bedienungsmöglichkeiten
A0016502
