prüfen, ob die aufgrund der Bestellung ordnungsgemäß produzierte und gelieferte ALMATEC Druckluft-
Membranpumpe für den vorgesehenen Einsatzfall diesen Kriterien Rechnung trägt.
Daher ist vor Inbetriebnahme sicherzustellen, dass die Pumpe und die verwendeten Werkstoffe hinsichtlich
der vorgesehenen Förderaufgaben bzw. des Aufstellungsortes geeignet sind. Dazu benötigt man den
genauen Pumpencode, der zusammen mit der Seriennummer und dem Baujahr den Typenschildern der
Pumpe entnommen werden kann.

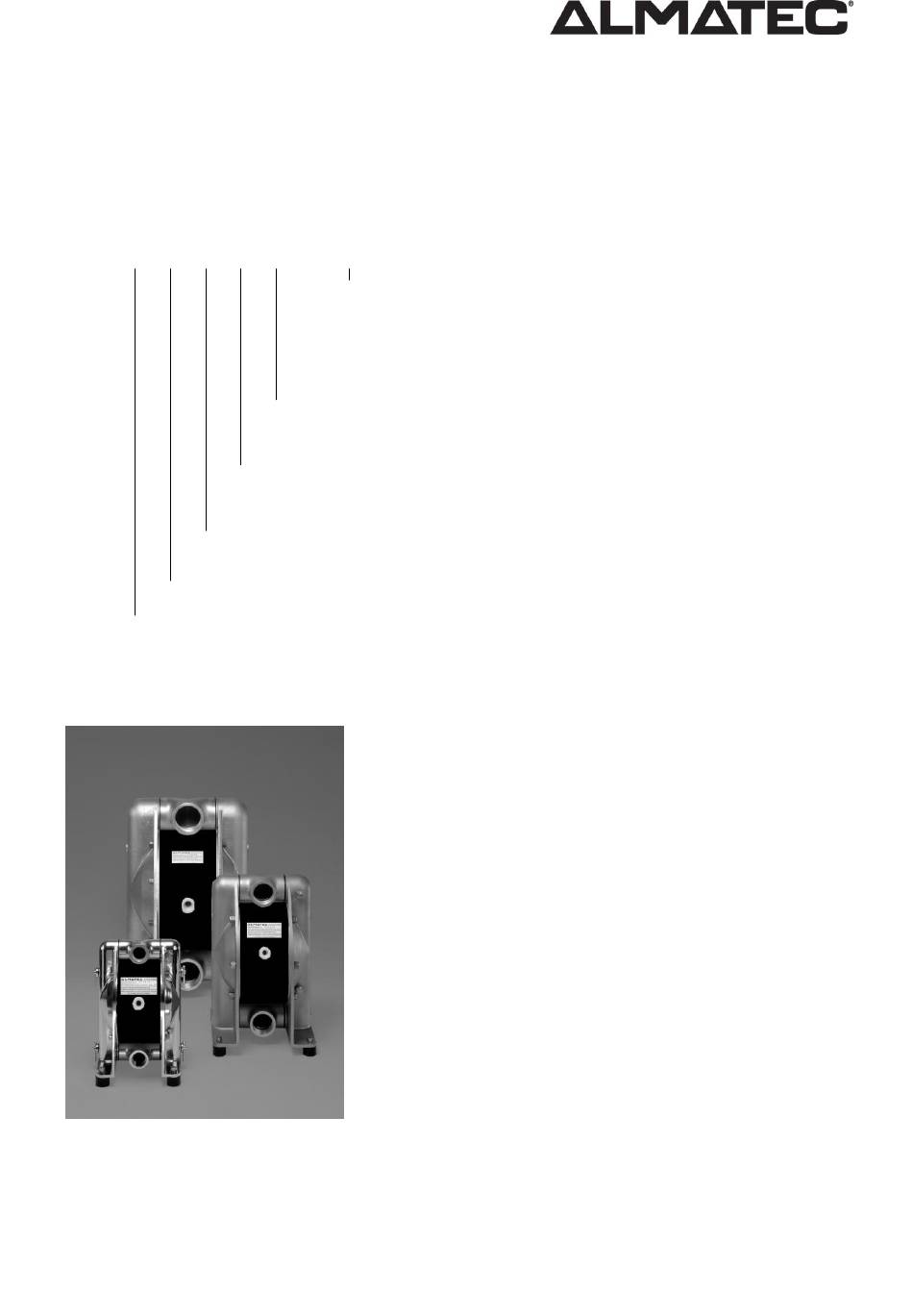

Erläuterung des Pumpencodes an einem Beispiel:
AD
20
S
Gehäusewerkstoff:
Größe, Nennweite
ALMATEC Druckluft-Membranpumpe, Baureihe CHEMICOR
Betrieb in Ex-Bereichen oder Förderung von brennbaren Flüssigkeiten
(Reg.-No. PTB: 03 ATEX D004)
Rohrleitungen und Produktanschlüsse sind separat zu erden. Zur Vermeidung von Zündgefahren ist die
Bildung von Staubablagerungen auf den Aggregaten zu verhindern. Reparaturen in Ex-Bereichen dürfen
erst nach sorgfältiger Prüfung der Durchführbarkeit und nur mit entsprechendem Werkzeug vorgenommen
4
E
E
-
CD
Sonderausstattungen: BS
Kugelventilwerkstoff:
Membranwerkstoff:
:
Für die Förderung brennbarer Flüssigkeiten oder in Ex-
Bereichen
serienmäßigen Steuerblocks in PA mit einem in leitfähigem PE
ausgestattet (Sonderausstattungscode E) und an einer der
Gewindebohrungen in den Gehäusewangen geerdet werden.
Alle übrigen Gehäuseteile sind leitend miteinander verbunden.
Die geerdeten Chemicor-Pumpen mit leitfähigem Steuerblock
sind für den Einsatz in explosionsgefährdeten Bereichen der
Kategorie 2 und 3, Atmosphäre G/D, die dem Geltungsbereich
der EG-Richtlinie 94/9 unterliegen, geeignet.
Membranen (produktseitig) sind aus elektrostatischen Gründen
ohne Einschränkung zur Förderung von Flüssigkeiten aller
Explosionsgruppen einsetzbar. Bei der Verwendung von nicht
ableitfähigen Membranwerkstoffen sind beispielhaft folgende
Schutzmaßnahmen zu treffen:
- ausschließliche Verwendung wassermischbarer oder
leitfähiger Pumpenmedien oder
- Vermeidung des Trockenlaufs durch betriebliche Maßnahmen
oder
- Inertisierung während des Trockenlaufs mit Stickstoff,
Wasser, Kohlendioxid etc. im Anschluss der Fördertätigkeit.
Sperrkammersystem (separate Bedienungsanleitung)
C
Hubzählung
D
Membranüberwachung
E
Steuerblock in PE-leitfähig
N
Anschlussstutzen mit NPT-Gewinde
R
Rückspülsystem
M/N1/N2/T Sonderanschlussstutzen
E
EPDM
N
NBR
T
PTFE
E
EPDM
N
NBR
T
PTFE/EPDM-Verbund
S
Edelstahlfeinguss 1.4408
H
Edelstahlfeinguss 1.4408, poliert
20: R 3/4, 32: R 1 1/4, 50: R 2 (BSP)
müssen
CHEMICOR
Pumpen
anstelle
des
Leitfähige
