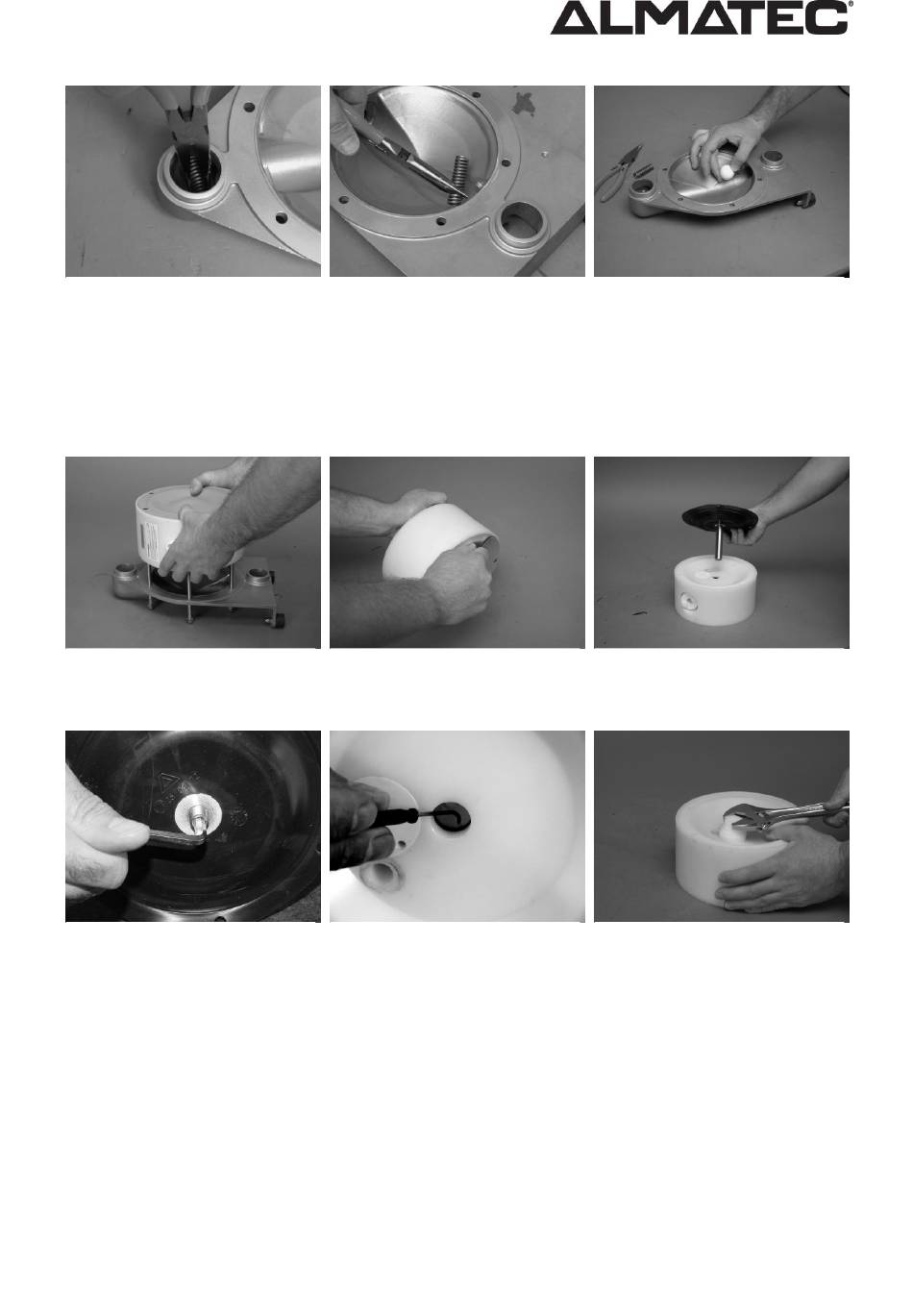

Hubbegrenzer (3) und anschließend Ventilkugeln (15) der Gehäusewange (1) entnehmen. Bei der AD 32 und der
AD 50 ist für die Demontage der Hubbegrenzer die Verwendung eines Schraubendrehers vielleicht zweckmäßiger.
Nur für Pumpen mit Rückspülsystem (Sonderausstattungscode R):
Knebel des Rückspülsystems (30) herausziehen; Druckplatte und Außen-O-Ring abziehen und Kugelheber
von innen der Gehäusewange entnehmen; Innen-O-Ring abziehen.
Steuerblock (16) vorsichtig
abziehen.
Gewindestift Kolbenstange (13a)
aus den Membranen (14)
schrauben.
Eine Membrane (14) durch
Linksdrehen von der Kolben-
stange (13) abschrauben.
Kolbenringe (17) aus der Nut
heraushebeln (Kanten im
Steuerblock nicht beschädigen;
Wiedereinbau desselben
Kolbenrings ist nicht möglich; er
muss erneuert werden). O-Ring
mittels Reißnadel o.ä. aus der Nut
ziehen. Schalldämpfer (20),
Luftanschluss (18) und Luftfilter
(19) aus dem Steuerblock (16)
herausschrauben.
Die andere Membrane (14) mit der
Kolbenstange (13) aus dem
Steuerblock (16) herausziehen.
Zum Ausbau des Luftsteuer-
®
systems PERSWING P beide
Kopfstücke mit beigefügtem
Montagewerkzeug aus Kunststoff
abschrauben. Hauptkolben und
Pilotkolben entnehmen.
