Leistungsbereiche - ALMATEC AD 20 Betriebsanleitung

werden. Zur Kennzeichnung Ex gemäß 94/9/EG siehe die beigefügte Konformitätserklärung und den
entsprechenden Aufkleber auf der Pumpe.
Technische Daten
Maße (mm): Länge
Anschlussnennweite (BSP)
Luftanschluss (BSP)
Gewicht (kg)
Maximale Feststoff-Korngröße (mm)
Saughöhe, trocken (mWS):
Saughöhe, produktgefüllt (mWS)
Maximaler Antriebs- und Betriebsdruck (bar)
Maximale Betriebstemperatur (°C)
Theoretisches Verdrängungsvolumen
pro Einzelhub (l)
Schalldruckpegel gem. DIN 45635 Teil 24, in
Abhängigkeit vom Betriebspunkt der Pumpe
[dB (A)]:
Die genannten technischen Daten beziehen sich auf die Standardpumpen der Baureihe CHEMICOR ohne
Sonderausstattungen.

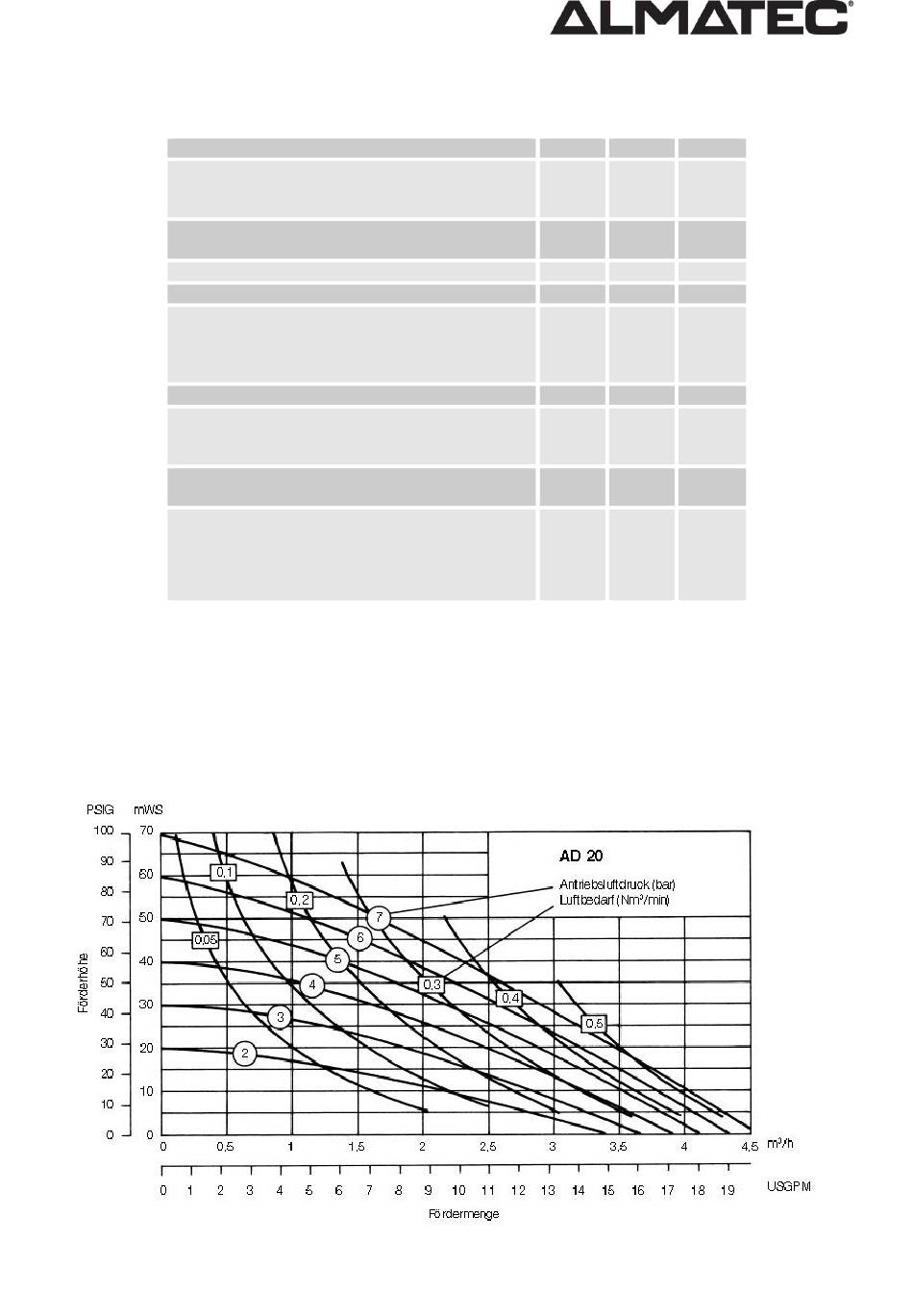

Leistungsbereiche

Die nachfolgenden Leistungsdaten beziehen sich auf Wasser bei 20°C, ohne Verwendung eines
Pulsationsdämpfers (in Anlehnung an DIN EN ISO 9906).
Breite
Höhe
EPDM-Kugelventile
PTFE-Kugelventile
mit Steuerblock in PE-leitfähig
mit NBR-Ausstattung
Antriebsluftdruck 3 bar
Antriebsluftdruck 5 bar
Antriebsluftdruck 7 bar
AD 20 AD 32 AD 50
154 203 278
150 200 270
241 325 450
R 3/4 R 1 1/4 R 2
R 1/4 R 1/4 R 1/2
6 13 29
9 12 14
2 2 3
1 1,5 2
9 9 9
7 7 7
130 130 130
80 80 80
80 80 80
0,1 0,34 0,98
68-71 69-71 63-65
73-75 71-75 64-68
74-78 73-76 69-74
5
