Verkabelung Des Motorsteckverbinders - SFA SANIFOS 110 Montageanleitung

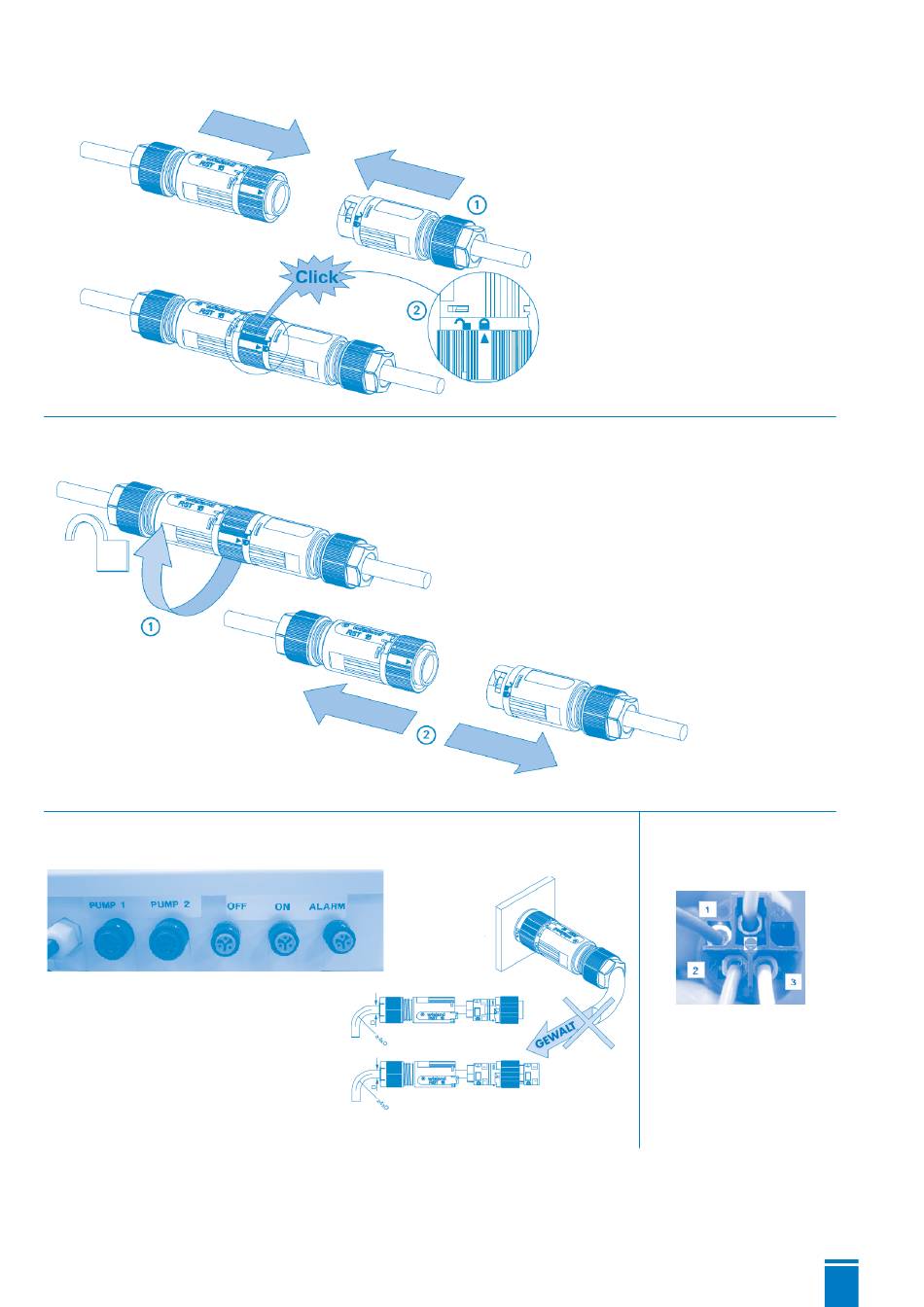

Anschluss und Verriegelung des Steckverbinders
Entriegelung und Trennung des Steckverbinders
Anschluss des Steuerkastens SMART
Pump 1: Pumpe 1
Pump 2: Pumpe 2
OFF: Schwimmer unteres Niveau
ON: Schwimmer oberes Niveau
ALARM: Schwimmeralarm
Der rechte Teil ist bereits auf die
SMART Steuerung montiert.
NB: Für die Steckverbinder muss unbedingt ein
Mindestradius eingehalten werden. Um Zugkräfte
zu vermeiden, empfiehlt es sich:
• Das Kabel wie nebenstehend gezeigt zu knicken
• Das Kabel auf geeigneter Höhe abzuschneiden
• Die Kabel und die Drähte abzuisolieren
Verkabelung des Mo-
torsteckverbinders
Lage 1 : Braunes Kabel
Lage 2 : Blaues Kabel
Lage 3 : Weißes Kabel
