7206 2700 – 07/00
Sorgfältig aufbewahren!
Bedienungsanleitung

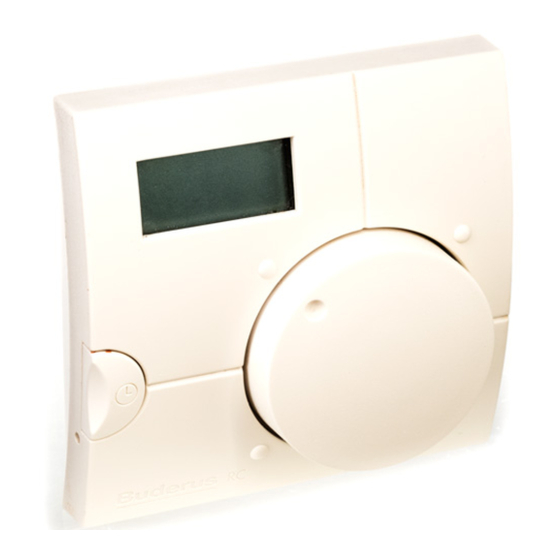

Raumtemperaturregler RC
Allgemeines
Der Raumtemperaturregler RC ist ein modulierender Raumtemperaturregler, ausgerüstet mit:
– einem Drehknopf zum Einstellen der gewünschten Temperatur;
– einer Anzeige, auf der die Ist- oder Soll-Raumtemperatur abgelesen werden kann;
– einer Programmiertaste zum automatischen Einschalten der Nachtabsenkung;
– einer ein-/ausschaltbaren automatischen energiesparenden Warmwasserregelung;
Zur einwandfreien Funktion des Raumtemperaturreglers müssen in dem Raum, in dem der
Raumtemperaturregler angebracht ist, alle Heizkörperventile ständig voll geöffnet sein.
Im Raum, in dem der Raumtemperaturregler RC installiert ist, dürfen keine Thermostatventile montiert
sein!
Der Raumtemperaturregler sollte nicht dem direkten Einfluß von Fremdwärmequellen ausgesetzt sein.
Raumtemperatur von Hand einstellen
l Drehknopf drehen bis die gewünschte
Raumtemperatur angezeigt wird.
Das Symbol
zeigt an, daß die
Raumtemperatur eingestellt wird.
Nach 4 Sekunden verschwindet das Symbol
und die Anzeige der Soll-Raumtemperatur.
Die gemessene Ist-Raumtemperatur wird wieder
angezeigt.
Automatische Nachtabsenkung
einschalten
Die Temperaturdifferenz zwischen Tagbetrieb und
Nachtabsenkung ist werksseitig auf 4 °C
eingestellt. Das bedeutet, dass die Nacht-
temperatur 4 °C niedriger ist als die mit dem
Drehknopf eingestellte Tagestemperatur.
l Taste
dann kurz drücken, wenn die Nacht-
absenkung beginnen soll, z.B. 22.00 Uhr.
Sollraumtemperatur
22.00
6.00
20 ˚C
16 ˚C
8 Std.
16 Std.
22.00
Werbung
Verwandte Anleitungen für Buderus RC
Inhaltszusammenfassung für Buderus RC
- Seite 1 Zur einwandfreien Funktion des Raumtemperaturreglers müssen in dem Raum, in dem der Raumtemperaturregler angebracht ist, alle Heizkörperventile ständig voll geöffnet sein. Im Raum, in dem der Raumtemperaturregler RC installiert ist, dürfen keine Thermostatventile montiert sein! Der Raumtemperaturregler sollte nicht dem direkten Einfluß von Fremdwärmequellen ausgesetzt sein.
- Seite 2 Im Display wird für 4 Sekunden eine niedrigere Gemessene Raumtemperatur Nacht-Sollraumtemperatur und die Symbole angezeigt. Die Symbole erscheinen als Anzeige, daß Ihre Heizung jetzt im Automatikbetrieb mit Nachtabsenkung läuft. Nach 4 Sekunden wechselt die Anzeige auf die gemessene Raumtemperatur und das Symbol verschwindet.
- Seite 3 Dauer der Nachtabsenkung einstellen Mit dieser Funktion können Sie die Dauer der Nachtabsenkung in Stunden einstellen. Die Werkseinstellung ist 8 Stunden. Der Einstellbereich ist 1–12 Stunden. Der Drehknopf darf nicht gedreht werden. l Taste drücken und gedrückt halten, bis die Stundenanzeige blinkt.
-
Seite 4: Nur Für Den Fachmann
Einstellung 11. Sollte mit der Einstellung 11 z.B. bei der Aufheizung nach der Nachtabsen- kung die Raumtemperatur über den eingestellten Wert überschwingen, dann verbessert die Einstellung 12 die Reaktionsweise des RC. ± 2,5 K Abweichungen der gemessenen Raumtemperatur vom Sollwert werden deutlich träger verarbeitet als bei der Einstellung 11 und 12. -
Seite 5: Warmwasserbereitung Ändern
Temperaturdifferenz zwischen Tagbetrieb und Nachtabsenkung einstellen Die Werkseinstellung ist 4 °C. Der Einstellbereich ist 1 °C – 9 °C. Mit dieser Einstellung bestimmen Sie die Temperaturdifferenz zwischen Tag- und Nacht- Raumtemperatur. Temperaturdifferenz einstellen l Drücken Sie mit einem spitzen Gegenstand 2 mal kurz hintereinander in die seitliche Bohrung und lassen sofort los. - Seite 6 Ihre Heizungsfachfirma. Überall in Deutschland Überall in Deutschland finden Sie heute direkten Kontakt zu Ihrem Partner Buderus. Die Niederlassungen der Buderus Heiztechnik GmbH halten für Sie das wohl umfassendste Programm perfekter Technik zum zukunfts-gerechten Heizen und zur wirtschaftlichen Wassererwärmung vorrätig.
