2.7
Betrieb des Systems mit Tablet
zur Dateneingabe
1. Schließen Sie das Synergy
gemäß „Typische Installation des
Systems", Abbildungen 12 und 13, an.
UHD4
3. Auf dem Synergy
werden die Werkseinstellungen für die
Programmierung der Taste des Kamerakopfes
angezeigt.
4. Durch KURZES Drücken beider Tasten
können Standbilder aufgenommen werden.
5. Durch langes Drücken der LINKEN TASTE
wird die Helligkeit gesteuert.
•
Nach einem LANGEN Drücken der
LINKEN TASTE wird durch Drücken der
rechten Taste die Helligkeit ERHÖHT.
•
Nach einem LANGEN Drücken der
LINKEN TASTE wird durch Drücken der
linken Taste die Helligkeit VERRINGERT.
6. Durch langes Drücken der RECHTEN TASTE
wird der digitale Zoom angesteuert.
•
Nach einem LANGEN DRÜCKEN der
RECHTEN TASTE wird durch Drücken
der
RECHTEN
VERGRÖSSERT.
•
Nach einem LANGEN DRÜCKEN der
RECHTEN TASTE wird durch Drücken
950-0047-04A
UHD4
System
Abbildung 35: Synergy
Startbildschirm
Taste
das
2. Die Kamera braucht ca. 60 Sekunden,
um ihre Startsoftware vollständig zu
laden. Sobald die Software vollständig
geladen wurde, erscheint der
UHD4
Synergy
Abbildung 35 unten angezeigt.
UHD4
Startbildschirm
der
LINKEN
VERKLEINERT.
7. Auf dem Synergy
auch angezeigt, dass der Drucker aktiv ist und
auf 8 Ausdrucke pro Seite eingestellt ist.
8. Das mittlere Fenster des Synergy
Startbildschirms zeigt, dass beide Tasten nun
auf einen Weißabgleich eingestellt sind und
ein Weißabgleichvorgang zur Initialisierung
der Nutzung des Synergy
9. Schalten Sie das LED-Leuchtmittel ein.
10. Halten Sie unter Verwendung eines Stapels
von weißer Gaze (4 x 4) die Spitze der
Endoskopieoptik etwa 25 mm von der Gaze
weg, bis das Gaze-Bild den Bildschirm
vollständig eingenommen hat.
11. Drücken Sie auf eine der Tasten des
Kamerakopfes, um den Weißabgleichvorgang
zu starten.

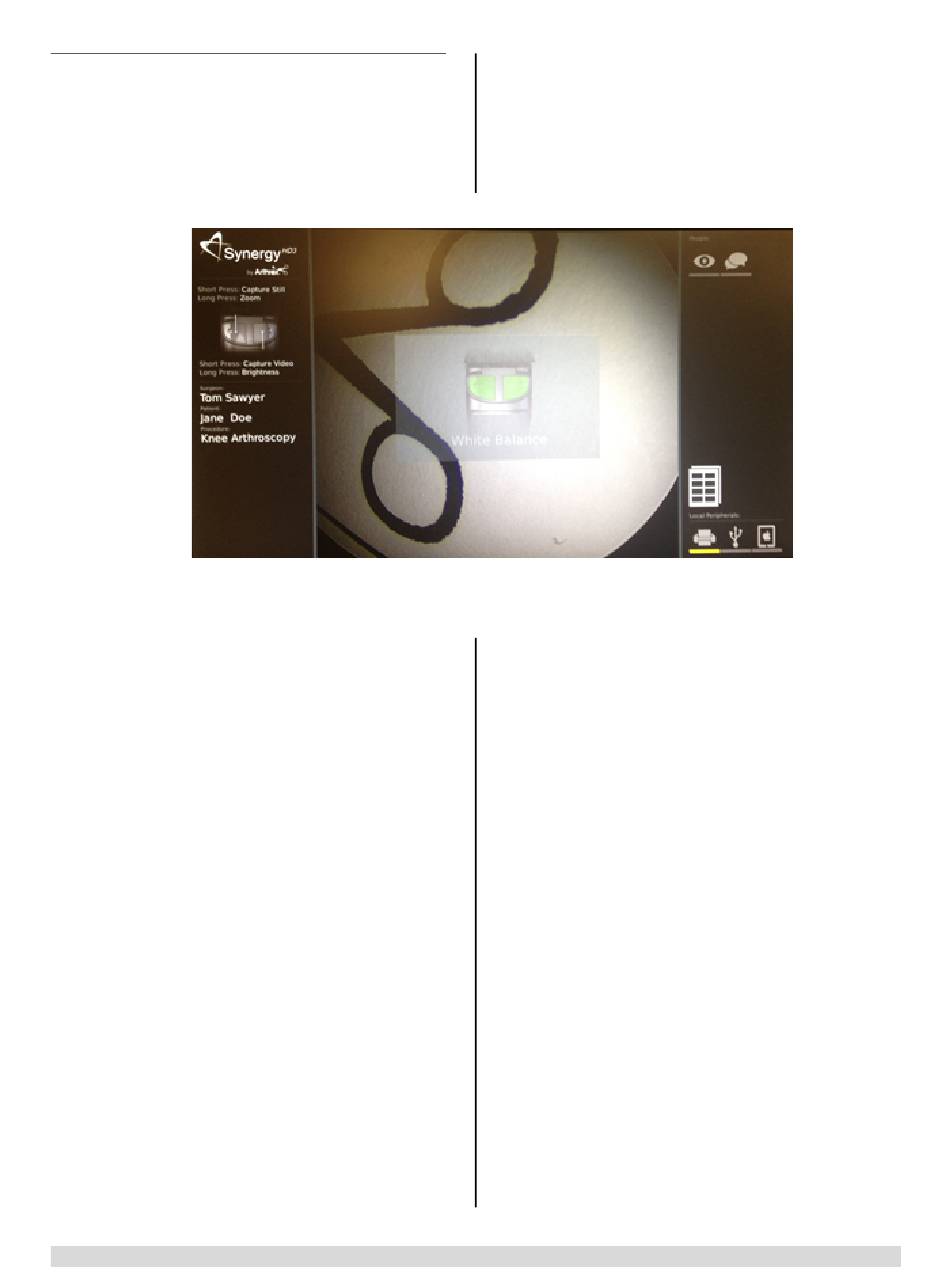

12. Auf dem Monitor des Chirurgen wird
Folgendes angezeigt.
•
Wurde der Weißabgleich erfolgreich
abgeschlossen, wird auf dem Bildschirm
Startbildschirm, wie in
Taste
das
UHD4
Startbildschirm wird
UHD4
UHD4
erforderlich ist.
