GEBRAUCHSANWEISUNG
AR-1740
TRIMANO FORTIS
SOURCE CONTROLLED DOCUMENT
X2
REF-02093
ECO-12743
42
1
MAD-8.2.4.2-6
Digital unterschrieben von Simone Link
Simone Link
DN: cn=Simone Link, o=Arthrex,
ou=Engineering,
email=Simone.Link@arthrex.de, c=DE
Datum: 2017.12.27 10:48:51 +01'00'
REF-02093-01
GA AR-1740 DE 02
X2

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Arthrex AR-1740 TRIMANO FORTIS

Inhaltszusammenfassung für Arthrex AR-1740 TRIMANO FORTIS

  • Seite 1 GEBRAUCHSANWEISUNG AR-1740 TRIMANO FORTIS SOURCE CONTROLLED DOCUMENT REF-02093 ECO-12743 MAD-8.2.4.2-6 Digital unterschrieben von Simone Link Simone Link DN: cn=Simone Link, o=Arthrex, ou=Engineering, email=Simone.Link@arthrex.de, c=DE Datum: 2017.12.27 10:48:51 +01'00' REF-02093-01 GA AR-1740 DE 02...

  • Seite 2: Technische Änderungen Vorbehalten

    Urheberrechte Alle Rechte vorbehalten. Jede Vervielfältigung, Adaption oder Übersetzung ohne vorherige schriftliche Genehmigung ist untersagt, außer im Rahmen der Urheberrechtgesetze. © Copyright MAQUET GmbH Technische Änderungen vorbehalten! Durch Weiterentwicklung des Produkts können die in dieser Gebrauchsanweisung verwende- ten / angegebenen Abbildungen und Technische Daten geringfügig vom aktuellen Zustand ab- weichen.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Einführung............................Umgang mit dieser Gebrauchsanweisung..................... 1.1.1 Abkürzungen.......................... 1.1.2 Symbolik..........................1.1.2.1 Bestellnummer..................... 1.1.2.2 Verweise......................1.1.2.3 Aktion und Reaktion..................... 1.1.2.4 Sterile Vorgänge....................1.1.3 Definitionen..........................1.1.3.1 Aufbau Sicherheitshinweise................. 1.1.3.2 Aufbau Hinweise....................1.1.3.3 Definition maximal zulässige Gewichtsbelastung..........Verwendete Bildzeichen........................Entsorgung............................1.3.1 Allgemeines..........................1.3.2 Verpackungen........................
  • Seite 4 Inhaltsverzeichnis Demontage............................20 Adapter TRIMANO vom TRIMANO Haltearm abnehmen..............TRIMANO abnehmen..........................20 Bedienung und Anwendung....................... 21 Allgemeines............................21 TRIMANO verstellen..........................22 Reinigung und Desinfektion....................... 24 Allgemeines............................24 6.1.1 Grundsätzliche Hinweise......................24 6.1.2 Keine maschinelle Dekontamination..................25 6.1.3 Keine Sterilisation........................25 6.1.4 Edelstahloberflächen......................

  • Seite 5: Einführung

    Einführung Umgang mit dieser Gebrauchsanweisung Einführung Umgang mit dieser Gebrauchsanweisung Diese Gebrauchsanweisung macht Sie mit den Eigenschaften des Produkts vertraut. Die Gebrauchsanweisung ist in einzelne Kapitel unterteilt. Bitte beachten: • Lesen Sie vor dem ersten Gebrauch des Produkts diese Gebrauchsanweisung sorgfältig und vollständig durch.

  • Seite 6: Sterile Vorgänge

    Einführung Umgang mit dieser Gebrauchsanweisung 1.1.2.4 Sterile Vorgänge Das Symbol "S" in einer Grafik kennzeichnet eine Aktion des Anwenders, die unter sterilen Bedingungen durchgeführt werden muss. Fig. 1: Beispiel für Kennzeichnung eines steri- len Vorgangs AR-1740 GA AR-1740 DE 02...

  • Seite 7: Definitionen

    Einführung Umgang mit dieser Gebrauchsanweisung 1.1.3 Definitionen 1.1.3.1 Aufbau Sicherheitshinweise Piktogramm Signalwort Text GEFAHR! Im Text des Sicherheitshinwei- ses werden die Art und die Ab- Kennzeichnet eine unmittelbar drohende wehr der Gefahr beschrieben. Gefahr für Personen, welche den Tod oder schwerste Verletzungen zur Folge haben kann.

  • Seite 8: Verwendete Bildzeichen

    Einführung Verwendete Bildzeichen Verwendete Bildzeichen Bildzeichen werden auf Produkten, Typenschildern und Verpackungen angebracht. Bildzeichen Kennzeichnung Kennzeichnung von Produkten der Klasse I, die in Übereinstimmung mit der Richtlinie 93/42/EWG über Medizinprodukte entwickelt und in Verkehr ge- bracht wurden. Kennzeichnung in Übereinstimmung mit der Norm ISO 15223-1. Symbol für "Name und Adresse des Herstellers sowie Datum der Herstel- lung".
  • Seite 9 Einführung Verwendete Bildzeichen Bildzeichen Kennzeichnung Kennzeichnung von Verpackungsmaterial. Symbol für "Zerbrechlich! Mit Sorgfalt handhaben". Kennzeichnung von Verpackungsmaterial. Symbol für "oben". Kennzeichnung in Übereinstimmung mit der Norm ISO 15223-1. Symbol für "Temperaturbereich". Kennzeichnung in Übereinstimmung mit der Norm ISO 15223-1. Symbol für "relative Luftfeuchtigkeit". Kennzeichnung in Übereinstimmung mit der Norm ISO 15223-1.

  • Seite 10: Entsorgung

    Anforderungen über den Hausmüll entsorgt werden. 1.3.3 Produkte Arthrex nimmt gebrauchte oder nicht mehr verwendete Produkte zurück. Für nähere Informationen wenden Sie sich bitte an die für Sie zuständige Arthrex-Vertretung. 1.3.4 Einwegartikel Einwegartikel sind gemäß den nationalen Anforderungen zu behandeln und zu entsorgen.

  • Seite 11: Einführung Übersicht

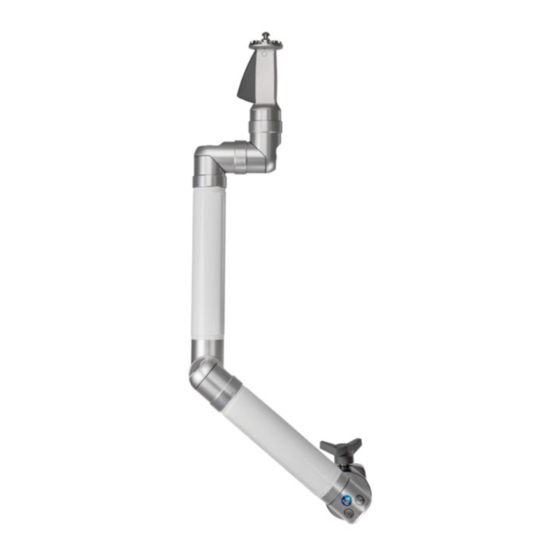

    Einführung Übersicht Übersicht 1.4.1 TRIMANO FORTIS (AR-1740) Fig. 2: TRIMANO FORTIS 1 TRIMANO FORTIS 4 Entriegelungstaste 2 Entriegelungsgriff 5 Kloben 3 Zapfenschnittstelle AR-1740 GA AR-1740 DE 02...
