Kalibrierungsschritte

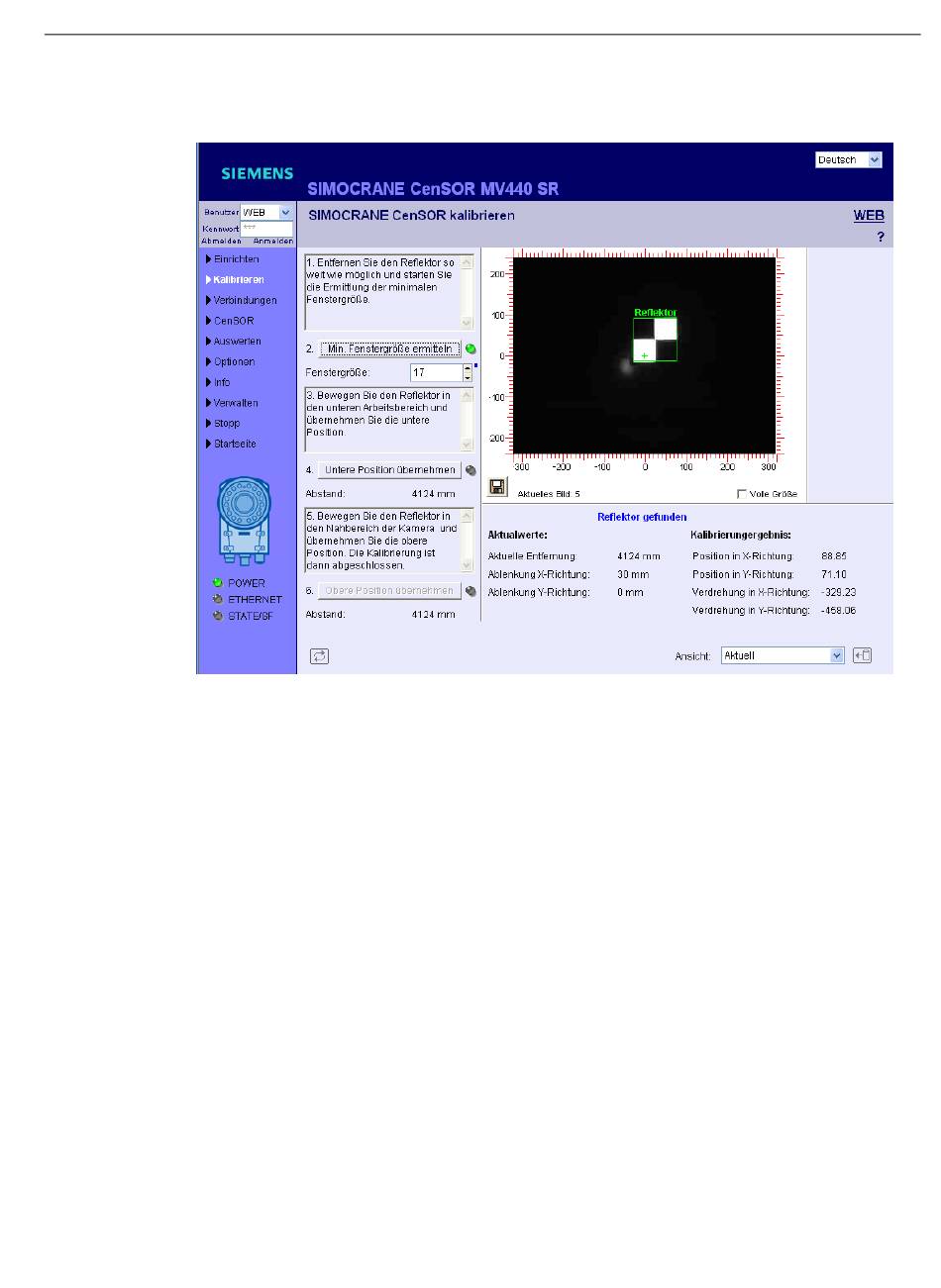

Bild 8-13
Abstand
Wert, der ausschließlich dem von der Kameramessung berechneten Abstand zum Reflektor
entspricht.
Folgende Schritte müssen Sie in der angegebenen Reihenfolge ausführen:
1. Vergrößern Sie die Entfernung zwischen Kamera und Reflektor so weit wie möglich.
2. Taste "Min. Fenstergröße ermitteln" drücken.
Die nebenstehende graue Leuchte wechselt auf grün. Der ermittelte Wert für die
minimale Fenstergröße ist unten erläutert.
3. Bewegen Sie den Reflektor in den unteren Arbeitsbereich.
4. Taste "Untere Position übernehmen" drücken.
Die nebenstehende graue Leuchte wechselt auf grün.
5. Bewegen Sie den Reflektor in den Nahbereich der Kamera.
6. Taste "Obere Position übernehmen" drücken.
Die nebenstehende graue Leuchte wechselt auf grün.
SIMOCRANE CenSOR
Betriebsanleitung, 04/2018, V2.0 HF3
Kamera kalibrieren: Min. Fenstergrößer ermitteln
8.3 SIMOCRANE CenSOR in Betrieb nehmen
Parametrieren
101
