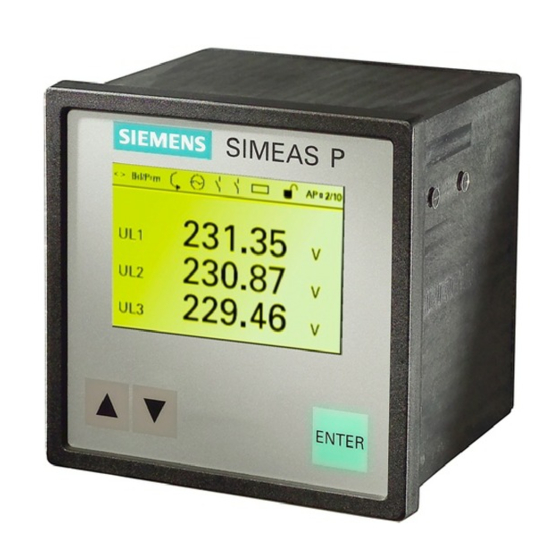

Siemens SIMEAS P Handbuch
Vorschau ausblenden Andere Handbücher für SIMEAS P:

Werbung

Power Meter
SIMEAS P
Modbus
Handbuch
E50417-B1000-C241-A5
Vorwort, Inhaltsverzeichnis
Einführung
Busspezifische Parameter
Modbus-Funktionen
Fehlermeldungen
Datentyp-Definitionen
Daten in den Registern
Technische Daten
Glossar
1
2
3
4
5
6
7
8

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siemens SIMEAS P

  • Seite 1 Vorwort, Inhaltsverzeichnis Einführung Busspezifische Parameter Power Meter Modbus-Funktionen SIMEAS P Fehlermeldungen Datentyp-Definitionen Modbus Daten in den Registern Handbuch Technische Daten Glossar E50417-B1000-C241-A5...
  • Seite 2 Beachten Sie die Hinweise und Warnungen zu Ihrer Sicherheit im Vorwort. Haftungsausschluss Copyright Copyright © Siemens AG 2009 Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. Dennoch können Ab- Weitergabe und Vervielfältigung dieser Unterlage, Verwertung und weichungen nicht ausgeschlossen werden, sodass wir für die voll-...
  • Seite 3 Zielgruppe Dieses Handbuch wendet sich an den Anwender des Power Meter SIMEAS P. Normen Die Entwicklung des SIMEAS P wurde nach den Richtlinien der ISO 9000 durchgeführt. Gültigkeitsbereich des Handbuchs Dieses Handbuch ist gültig für das Gerät SIMEAS P (7KG7xxx).
  • Seite 4 Das individuelle Kursangebot erfragen Sie bei unserem Training Center: Siemens AG Power Transmission and Distribution Power Training Center Humboldtstr. 59 90459 Nürnberg Tel.: +49 911 433-7005 Fax: +49 911 433-7929 Internet: www.ptd-training.de Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 5 Bestimmungsgemäßer Gebrauch Das Betriebsmittel (Gerät, Baugruppe) darf nur für die im Katalog und in der technischen Beschreibung vor- gesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdge- räten und -komponenten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie Bedienung und Instandhaltung voraus.
  • Seite 6: Angaben Zur Konformität

    Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen (Niederspannungsrichtlinie 2006/95/EG). Diese Konformität ist das Ergebnis einer Prüfung, die durch die Siemens AG gemäß den Richtlinien in Übereinstimmung mit den Fachgrundnormen EN 61000-6-2 und EN 61000-6-4 für die EMV-Richtlinie und der Norm EN 61010-1 für die Niederspan- nungsrichtlinie durchgeführt worden ist.
  • Seite 7: Inhaltsverzeichnis

    Register 41210: Strom- und Energierichtung ......Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 8 Glossar ..............Power Meter, SIMEAS P, Handbuch...
  • Seite 9: Einführung

    • Glossar Umfang des Handbuches Das Handbuch beschreibt den Funktionsumfang, die Registerbelegung und das Hardware-Inter- face des Modbus-Slave des Power Meter SIMEAS P. Die Modbus-Spezifikation mit einer detail- lierten Erläuterung des Modbus-Protokolls ist enthalten in: • Modbus over Serial Line Specification &...
  • Seite 10 Einführung Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 11: Busspezifische Parameter

    Busspezifische Parameter Folgende Einstellungen zur seriellen Kommunikation zwischen dem Modbus-Master und dem Modbus-Slave des SIMEAS P sind bei der Parametrierung des Gerätes festzulegen bzw. wer- den für die Parametrierung des Modbus-Masters benötigt. Slave-Adresse Gültige Slave-Adressen liegen im Bereich von 1 bis 247.
  • Seite 12 Busspezifische Parameter Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 13: Modbus-Funktionen

    Modbus-Funktionen Der Modbus-Slave des SIMEAS P unterstützt die folgenden Modbus-Funktionen: Tabelle 3-1 Unterstützte Modbus-Funktionen Broadcast Funktions- Funktions- Beschreibung nummer bezeichnung möglich? Read Holding Lesen eines oder mehrerer Holding-Register nein Registers des Modbus-Slave. (4X-Register) Es können maximal 125 Register im RTU- Mode bzw.
  • Seite 14 Modbus-Funktionen Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 15: Fehlermeldungen

    Fehlern Modbus-Exception-Codes. Folgende Codes werden durch den Modbus- Slave erzeugt und in einem Fehlertelegramm an den Modbus-Master signalisiert: Exception-Code 01 ILLEGAL_FUNCTION Der Modbus-Master verwendete eine Funktion, die durch den Modbus-Slave des SIMEAS P nicht unterstützt wird (die unterstützten Modbus-Funktionen sind im Kapitel 3 aufgelistet). Exception-Code 02 ILLEGAL_DATA_ADDRESS Der Modbus-Master adressierte ein Register, für das kein Eintrag existiert , d.
  • Seite 16 Fehlermeldungen Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 17: Datentyp-Definitionen

    Holding-Register sind, z. B. 32-Bit-Messwerte) erfolgt nach folgender Verein- barung: Das Register mit der niedrigsten Adresse enthält das höchstwertigste Byte (most significant byte; MSB), das Register mit der höchsten Adresse das niederwertigste Byte (least significant byte; LSB). Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 18: Einzelbefehl (Eb) / Einzelmeldung (Em)

    Der Wert des Messwertes ergibt sich nach: Exponent = 0: Messwert = 0 <Vorzeichen> <Exponent> - 127 0 < Exponent < 255: Messwert = (-1) * 1,<Mantisse> Exponent = 255 und Mantisse ungleich 0: Messwert ist ungültig Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 19: Messwerte Im Integer-Format (16 Bit)

    834 A * 0,001 = 0,834 A (Bereich 1 A) Strom (I), 10,0...99,995 0,01 Spannung (U) 100,0...999,95 1000,0...9999,5 10 000,0...99 995 3805 V * 10 = 38,05 kV (Bereich 30 kV) 100 000,0...999 950 etc. etc. Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 20: Zählwert (Unsigned Long)

    Zählwert (Unsigned Long) Wertebereich: 0 bis +4 294 967 295 Zählwert Byte 3 (MSB) Byte 2 Byte 1 Byte 0 (LSB) Holding-Register xxxx+1 Holding-Register xxxx Bild 5-4 Datentyp Zählwert (Unsigned Long) Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 21: Absolutzeitformat

    Monat (1 = Jan. bis 12 = Dez.) Tag (1...31) Byte 5 Byte 4 Holding-Register 40067 nicht genutzt Jahr (0 = 1900) Byte 7 Byte 6 Holding-Register 40068 Bild 5-5 Datentyp Absolutzeitformat Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 22 Datentyp-Definitionen 5.4 Absolutzeitformat Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 23: Daten In Den Registern

    (String, max. 20 Zeichen) String "BF0703100052" 40030 Firmware-Version Beispiel: 40040 Register 40040 = 0001H, Register 40041 = 0001H , 40042 Register 40042 = 0002H -> Version 1.1.2 Kalibrierdatum Beispiel: 40045 "07032001" entspricht dem 07.03.2001 40048 Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 24: Register 40050: Messwertformat

    I/O-Modulen bestückt sind (Slot A, B), die über Binär- (BO-Modul) bzw. Relaisausgänge (RO-Modul) verfügen. Bezeichnung Register Bemerkung der Information Binärausgang 1 (Terminal G3) 40129 / 2 Binärausgang 2 (Terminal G2) 40129 / 2 Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 25 Beim Schalten von Binärausgängen sind folgende Arbeitsschritte erforderlich: 1. Lesen des Registers 40129 2. Im gelesenen Wert das Bit des umzuschaltenden Binärausganges ändern 3. Zurückschreiben des aktualisierten Wertes in das Register 40129 Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 26: Register 40130: Status Der Binäreingänge

    1 = Reset der Min-/Max-Werte 40133 / 2 Reset Energie 1 = Reset der Energiewerte 40133 / 2 Reset Alarm 1 = Reset der Alarmzähler 40133 / 2 reserviert 40133 / 2 40133 / 2 Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 27: Register 40200: Status Überlauf Bei Messungen

    Überlauf Spannung L3 - N 40200 / 2 OV-IL1 Überlauf Strom L1 40200 / 2 OV-IL2 Überlauf Strom L2 40200 / 2 OV-IL3 Überlauf Strom L3 40200 / 2 reserviert 40200 / 2 40200 / 2 Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 28: Register 40201 Bis 40292: Messwerte

    Blindleistung 40237 Q L2 Blindleistung 40239 Q L3 Blindleistung 40241 Blindleistung 40243 S L1 Scheinleistung 40245 S L2 Scheinleistung 40247 S L3 Scheinleistung 40249 Scheinleistung Wirkfaktor cos φ 40251 COS PHI L1 Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 29 SYM I Stromunsymmetrie 40281 THDU L1 Oberschwingungsverzerrung Spannung 40283 THDU L2 Oberschwingungsverzerrung Spannung 40285 THDU L3 Oberschwingungsverzerrung Spannung 40287 THDI L1 Oberschwingungsverzerrung Strom 40289 THDI L2 Oberschwingungsverzerrung Strom 40291 THDI L3 Oberschwingungsverzerrung Strom Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 30: Register 40293 Bis 40364: Harmonische 1

    HI L2 - 7 Oberschwingung Strom, 7. Harmonische 40339 HI L3 - 7 Oberschwingung Strom, 7. Harmonische 40341 HI L1 - 11 Oberschwingung Strom, 11. Harmonische 40343 HI L2 - 11 Oberschwingung Strom, 11. Harmonische Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 31 HI L3 - 17 Oberschwingung Strom,17. Harmonische 40359 HI L1 - 19 Oberschwingung Strom, 19. Harmonische 40361 HI L2 - 19 Oberschwingung Strom, 19. Harmonische 40363 HI L3 - 19 Oberschwingung Strom, 19. Harmonische Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 32: Register 40500 Bis 40738: Harmonische 2

    40732 HI Lx - 20 40734 HI L1 - 21 Oberschwingung Strom, 21. Harmonische 40736 HI L2 - 21 Oberschwingung Strom, 21. Harmonische 40738 HI L3 - 21 Oberschwingung Strom, 21. Harmonische Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 33: Register 40801 Bis 40858: Energiewerte

    Blindenergie L2 kapazitiv varh 40845 WqL3c Blindenergie L3 kapazitiv varh Blindenergie Σ kapazitiv 40847 WqΣc varh 40849 Scheinenergie L1 40851 Scheinenergie L2 40853 Scheinenergie L3 Scheinenergie Σ 40855 WΣ 40857 WpSal Wirkenergie (3L) Saldo Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 34: Register 40901 Bis 40908: Zähler Der Grenzwertverletzungen (Alarmzähler)

    AI_A34 Analogeingang 2 am AI-Modul im Slot A (Terminals A3-A4) 40955 AI_B12 Analogeingang 1 am AI-Modul im Slot B (Terminals B1-B2) 40957 AI_B34 Analogeingang 2 am AI-Modul im Slot B (Terminals B3-B4) Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 35: Register 41000 Bis 41209: Parametrierung Der Grenzwertgruppen

    Register 41000 bis 41209: Parametrierung der Grenzwert- gruppen Diese Register sind erst ab Geräteversion V4.10 verfügbar. Sind die parametrierten Werte ungültig (siehe Kapitel 6.14.4, Gültige Wertebereiche), wird ein Schreibzugriff mit dem Exception-Code 03 (ILLEGAL_DATA_VALUE) abgewiesen. Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 36: Adressierung Der Grenzwertgruppen

    In der Grenzwertgruppe Nr. 7 sind nur Spannungsgrößen parametrierbar. Werden innerhalb einer Grenzwertgruppe mehrere Messgrößen überwacht, sind diese bei der Parametrierung UND bzw. ODER zu verknüpfen. Hinweis: Grenzwertverletzungen werden erst ab einer Dauer von ≥ 1 s zuverlässig registriert. Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 37: Grenzwertgruppe Nr. 1

    Bedingung 6 41025 / 41026 Filterzeit Einstelldaten; Filterzeit 1,0 s bis 9,9 s Datentyp Messwert, siehe Kapitel 5.2 41027 / 41028 Hysterese Einstelldaten; Hysterese 0,1 bis 10 Datentyp Messwert, siehe Kapitel 5.2 Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 38: Grenzwertgruppen Nr. 2 Bis Nr. 7

    41176 41206 41027 / 41057 / 41087 / 41117 / 41147 / 41177 / 41207 / Hysterese 41028 41058 41088 41118 41148 41178 41208 41029 41059 41089 41119 41149 41179 41209 Aktivierungs-Flag Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 39 Nennspannung: AC 230 V ±10 % Beispiel für Grenzwertgruppe 1: Überspannung > AC 253 V OR U > AC 253 V OR U > AC 253 V; 10 % Überspannung Bild 6-1 Parameter mit SIMEAS P PAR Parameter über Modbus Registeradresse Registereintrag Bemerkung 41000...
  • Seite 40 6.14 Register 41000 bis 41209: Parametrierung der Grenzwertgruppen Beispiel für Grenzwertgruppe 2: Unterspannung < AC 207 V OR U < AC 207 V OR U < AC 207 V; 10 % Unterspannung Bild 6-2 Parameter mit SIMEAS P PAR Parameter über Modbus Registeradresse Registereintrag Bemerkung 41030...
  • Seite 41: Gültige Wertebereiche

    * 1,2 I L-N(nenn) nenn prim prim Scheinleistung -1,2 * 3 * U * 1,2 I L-N(nenn) nenn prim prim +1,2 * 3 * U * 1,2 I L-N(nenn) nenn prim prim Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 42 3., 5., 7., 11., 13., 17. und 19. Harmonische L3-N Oberschwingung Strom; 0,000 % bis 100,000 % 3., 5., 7., 11., 13., 17. und 19. Harmonische AI1, 2 Analogeingang 1, 2 -999 999,000 bis +999 999,000 Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 43: Register 41210: Strom- Und Energierichtung

    Verbraucher (Standard) • Leistung positiv = Energiebezug • Leistung negativ = Energielieferung · Erzeuger • Leistung negativ = Energiebezug • Leistung positiv = Energielieferung Bild 6-3 Äquivalente Einstellungen in SIMEAS P PAR Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 44 Daten in den Registern 6.15 Register 41210: Strom- und Energierichtung Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 45: Technische Daten

    Spannungen zwischen A und GND bzw. zwischen B und GND im Bereich DC -7 V bis DC +12 V Max. Anzahl von Modulen am Bus 32 (bei ausschließlicher Nutzung von SIMEAS P am Bus). Dieser Wert ist, abhängig vom eingesetzten Modbus-Master und anderen Baugruppen am Bus, ggf.
  • Seite 46 Richtungssteuerung RTS (TTL-Pegel) Ground / Masse zu VCC Versorgungsspannung DC +5 V (max. 100 mA) RS485-Anschluss Pin B Busabschlusswiderstände +5 V 390 Ohm 220 Ohm 390 Ohm Bild 7-1 Empfohlener externer Busabschluss Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 47 Daten vom Modbus-Slave zum Modbus-Master Longitudinal Redundancy Check Least Significant Byte (niederwertigstes Byte) Most Significant Byte (höchstwertigstes Byte) Outputdaten/ Outputrichtung Daten vom Modbus-Master zum Modbus-Slave Relaisausgabe Remote Terminal Unit Total Harmonic Distortion Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
  • Seite 48 Glossar Power Meter, SIMEAS P, Handbuch E50417-B1000-C241-A5, Ausgabedatum 01.2009...
