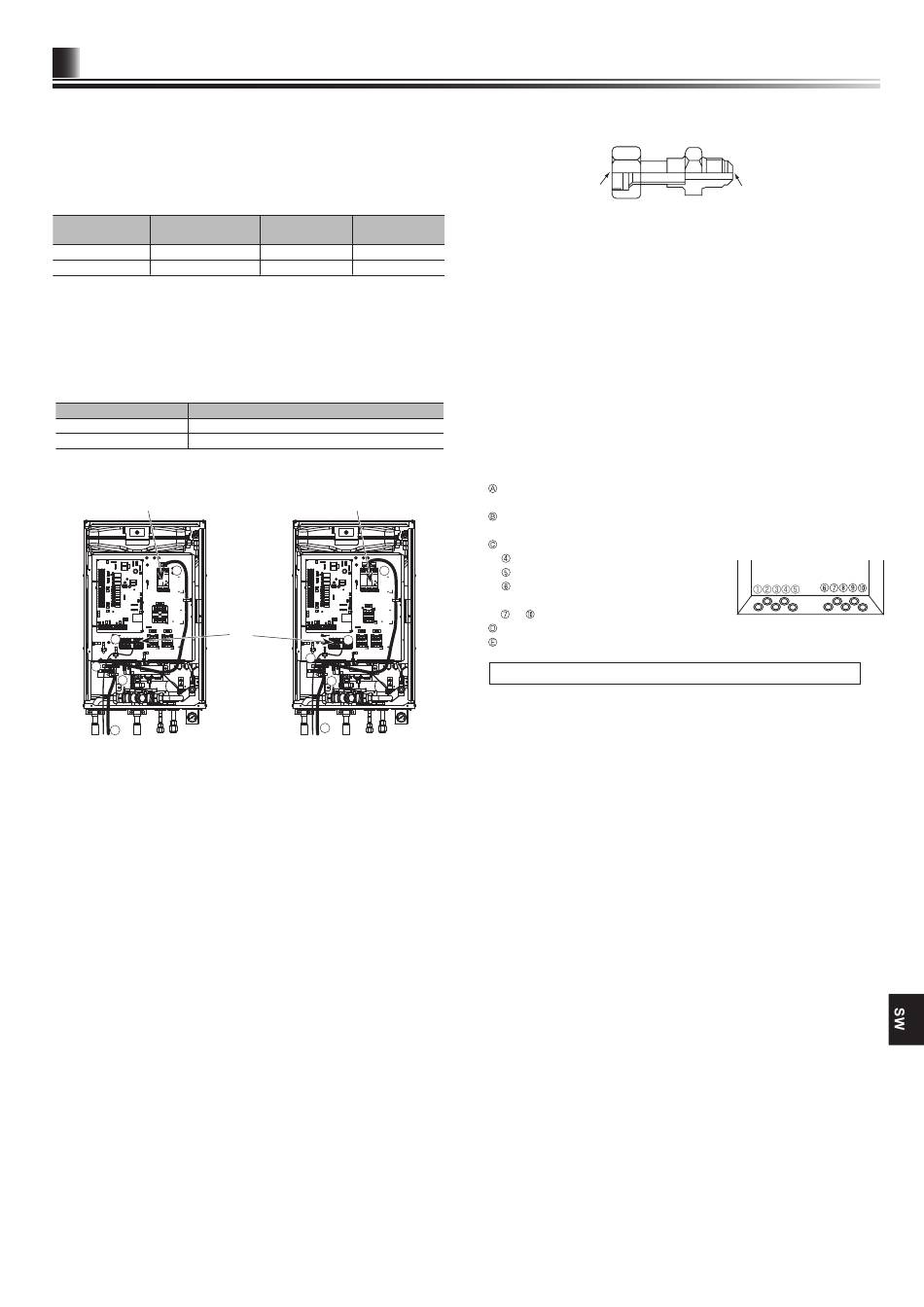

Installation
4.4 Köldmedierörledning
Se utomhusenhetens installationsmanual.
Matcha den yttre diametern på köldmedieledningen mellan utomhusenheten och
hydroboxen med den för köldmedieledningen på utomhusenheten.
Om de inte stämmer överens ansluter du följande adapter till köldmedieledningen
på hydroboxen.
Diameter på
Modellnamn
anslutna rör (mm)
PAC-SH50RJ-E ø15,88 → ø12,7
PAC-SH30RJ-E ø9,52 → ø6,35

4.5 Elektrisk anslutning

Allt elektriskt arbete ska utföras av en behörig tekniker. Om detta krav inte
efterlevs kan det leda till elstötar, brand och dödsfall. Det gör också att
4.5.1
garantin blir ogiltig. All dragning av elektriska ledningar ska utföras enligt lokala
4.2.1 4.5.4
bestämmelser.
Strömbrytarförkortning Betyder
ECB Jordfelskretsbrytare för tillskottsvärmare
TB Kopplingsplint
ECB
D
E
C
B
A
<-fas>
<Bild 4.5.>
Diameter A Diameter B
(mm) (mm)
ø5,88 (5/8 F) ø2,7 (/2 F)
ø9,52 (3/8 F) ø6,35 (/4 F)
ECB
D
TB
E
C
B
A
<3-fas>
A
<Hydroboxsidan>
<Bild 4.3.9>
Hydroboxen kan strömförsörjas på två sätt.
. Strömkabel leds från utomhusenheten till hydroboxen.
2. Hydroboxen har en fristående strömkälla.
Gör anslutningar till uttagen som indikeras på bilderna till vänster nedan beroende
på fasen.
Tillskottsvärmare och doppvärmare ska anslutas oberoende från varandra till
enskilt avsedda strömförsörjningskällor.
Lokalt tillhandahållna ledningar ska föras in genom ingångarna på
hydroboxens bas. (Se <tabell 3.7 - 3.9>.
Ledningar ska matas ned på styr- och ellådans högra sida och klämmas fast
med medföljande klämmor.
Ledningarna ska föras in enskilda genom kabelingångarna enligt nedan.
Utgångsledningar
Signalingångsledningar
Ledning för trådlös mottagare (tillval)
(PAR-WR5R-E)
till Elledning och inomhus-utomhusledning
Anslut utomhusenheten – hydroboxens anslutningskabel till TB.
Anslut tillskottsvärmarens strömkabel till ECB.
• Säkerställ att ECB är PÅ.
B
<Förlängningsrörsidan>
