6.5
PG an S7-Automatisierungssystem oder PROFIBUS-Netz anschließen
Über die potentialgetrennte*) PROFIBUS/MPI-Schnittstelle können Sie das PG an ein
SIMATIC S7-Automatisierungssystem oder an ein PROFIBUS-Netz anschließen. Die
MPI-Steckleitung (5 m) zum Anschluss an SIMATIC S7-CPUs
(Best.-Nr.: 6ES7901-0BF00-0AA0) ist im Lieferumfang enthalten. Mit dieser Steckanleitung
sind nur Übertragungsraten bis zu 187,5 Kbit/s möglich. Bei Baudraten ab 1,5 Mbit/s
benötigen Sie die PROFIBUS-Steckleitung 12 Mbit/s (Best.Nr. 6ES7901-4BD00-0XA0).

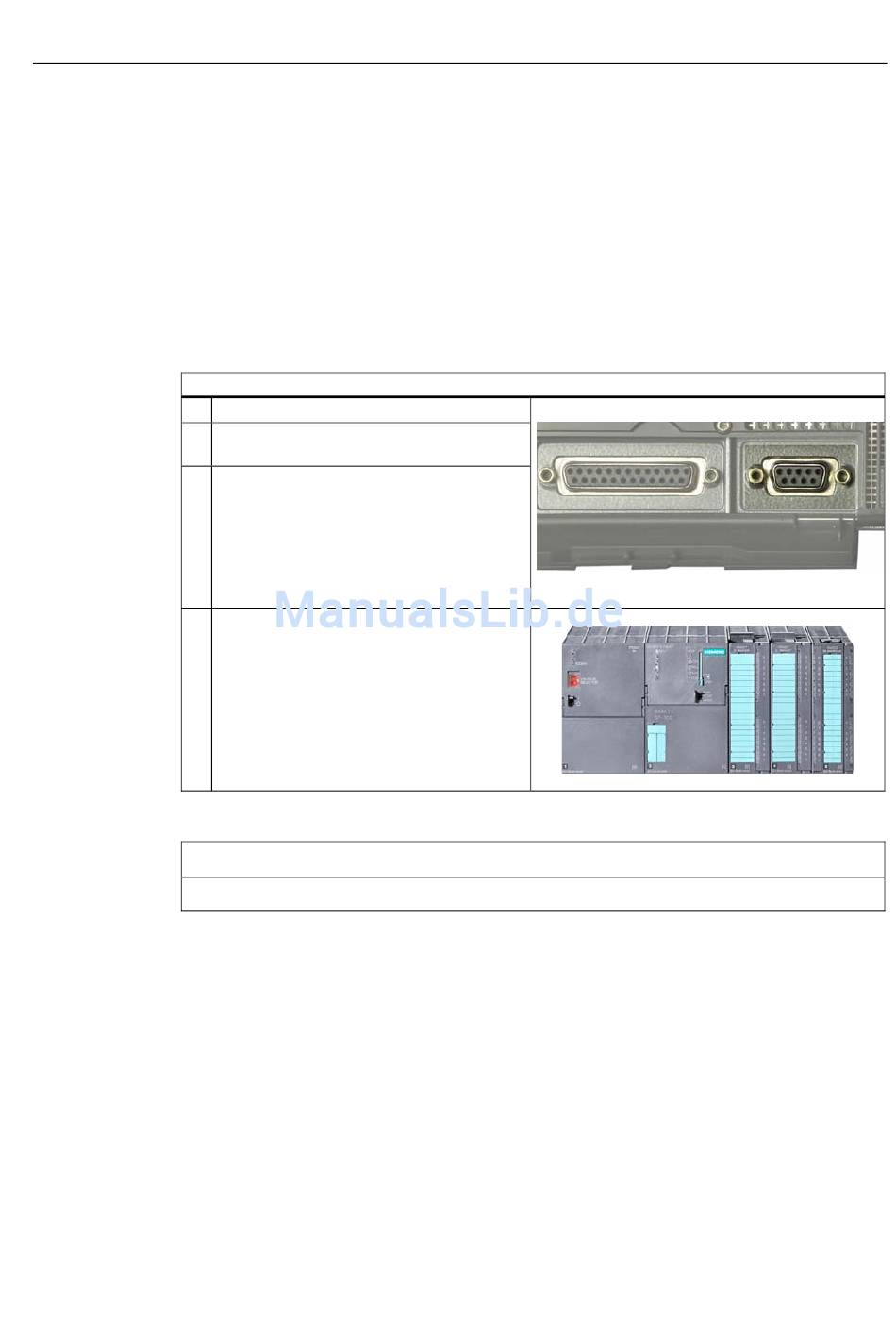

Arbeitsschritte zum Anschließen an ein S7-Automatisierungssystem
1
2
3
4
*) Potentialtrennung innerhalb des Sicherheits-Kleinspannungs-Stromkreises (SELV)
VORSICHT
Bei Verwendung einer falschen Steckleitung kann die Schnittstelle beschädigt werden.
SIMATIC Field PG M2
Betriebsanleitung, 03/2008, A5E01127591-02
6.5 PG an S7-Automatisierungssystem oder PROFIBUS-Netz anschließen
Schalten Sie Ihr Gerät aus.
Stecken Sie die Steckleitung auf die
COM1/V.24-Modem/AG Schnittstelle.
Schrauben Sie den Stecker fest.
Stecken Sie die Steckleitung auf die
entsprechende Schnittstelle an der CPU.
In gestörter Umgebung: Busanschlusstecker
6ES7972-0BB10-0XA0
oder
6ES7972-0BB20-0XA0
6ES7901-0BF00-0AA0
(5m Länge)
Anschließen
39
