Siemens SIMATIC Field PG M2 Betriebsanleitung Seite 17

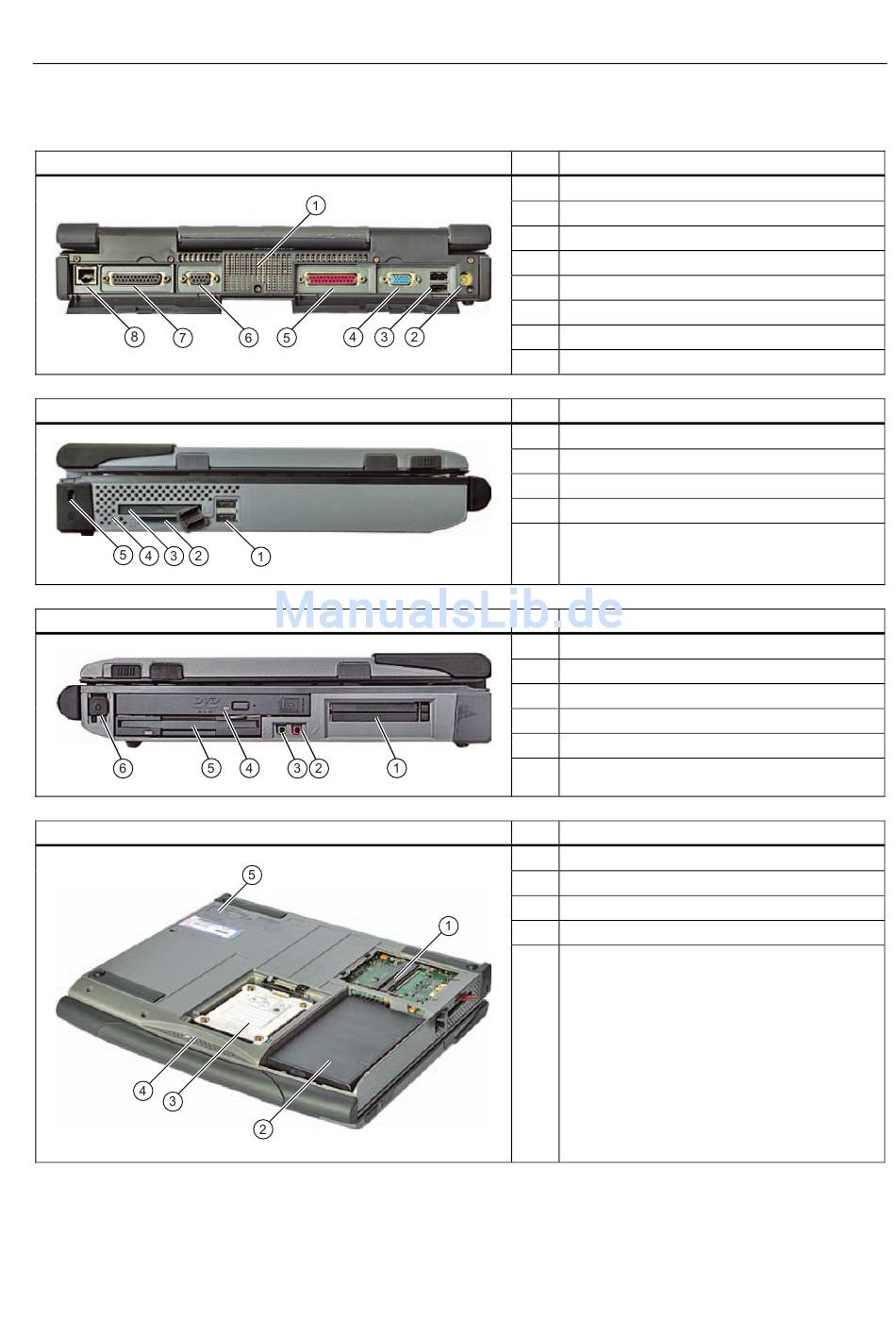

Rückansicht
Ansicht linke Seite
Ansicht rechte Seite
Ansicht Unterseite
SIMATIC Field PG M2
Betriebsanleitung, 03/2008, A5E01127591-02
Pos Beschreibung
(1) Lüftungsöffnungen für Luftaustritt
(2) DC-IN 18,5 V
(3) USB
(4) VGA
(5) LPT
(6) MPI/DP Multipoint Interface
(7) COM1/TTY
(8) Ethernet
Pos Beschreibung
(1) USB mit geöffneter Abdeckung
(2) Micro Memory Card Schnittstelle
(3) Memory Card Schnittstelle
(4) Lüftungsöffnungen für Lufteintritt
(5) Öffnung für Kensington Schloss
Pos Beschreibung
(1) Express Card und PC Card Steckplatz
(2) Mikrofon
(3) Kopfhörer
(4) Optisches Laufwerk
(5) Diskettenlaufwerk
(6) Modem Anschluss (RJ11)
Pos Beschreibung
(1) Speichererweiterung
(2) Akku
(3) Wechselbare Festplatteneinheit
(4) Lüftungsöffnungen
(5) Typenschild und Certificate of Authenticity
Beschreibung
3.5 Aufbau
17
