Anschließen
6.4 PG an S5-Automatisierungsgerät anschließen
6.4
PG an S5-Automatisierungsgerät anschließen
Vor dem Anschließen zu beachten
ACHTUNG
Die Schnittstelle ist potentialgebunden.
Die SIMATIC STEP 5-Programmiersoftware und die Steckleitung
(Best.Nr.: 6ES5734-2BD20) zum Anschluss an das S5-Automatisierungsgerät ist nicht bei
allen Liefervarianten enthalten.

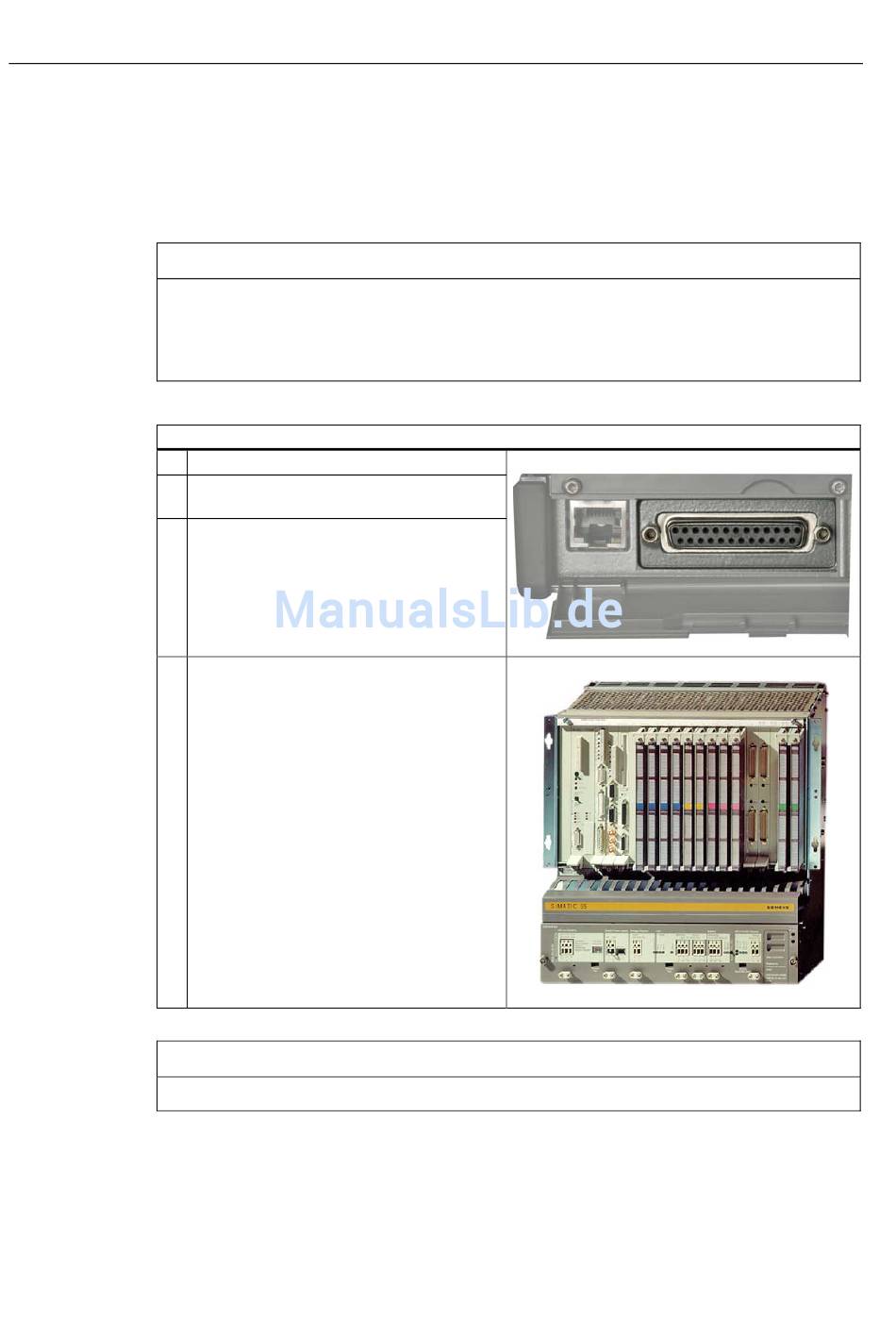

Arbeitsschritte zum Anschließen an ein S5-Automatisierungsgerät
1
2
3
4
VORSICHT
Falls Sie eine falsche Steckleitung verwenden, kann die Schnittstelle beschädigt werden.
38
Schalten Sie Ihr Gerät aus.
Stecken Sie die Steckleitung auf die
COM1/V.24-Modem/AG Schnittstelle.
Schrauben Sie den Stecker fest.
Stecken Sie die Steckleitung auf die
entsprechende Schnittstelle an der CPU im
Automatisierungsgerät.
SIMATIC Field PG M2
Betriebsanleitung, 03/2008, A5E01127591-02
