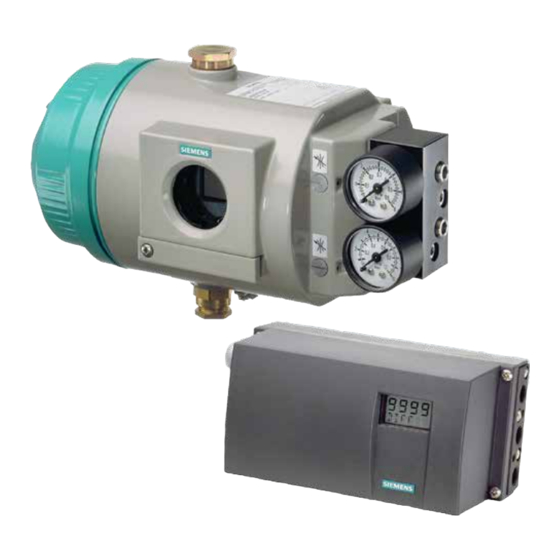

Seite 1 SIPART Elektropneumatische Stellungsregler SIPART PS2 mit PROFIBUS PA Betriebsanleitung Ausgabe 10/2013 Answers for industry.
Seite 3: Sipart Ps2 Mit Profibus Pa
___________________ SIPART PS2 mit PROFIBUS PA Einleitung ___________________ Sicherheitshinweise ___________________ Beschreibung SIPART ___________________ Einbauen/Anbauen Elektropneumatische ___________________ Stellungsregler Anschließen SIPART PS2 mit PROFIBUS PA ___________________ Bedienen Betriebsanleitung ___________________ Inbetriebnehmen ___________________ Funktionale Sicherheit ___________________ Parametrieren/Adressieren ___________________ Funktionen/Bedienen über PROFIBUS PA Alarm-, Fehler- und...
Seite 4: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 5: Inhaltsverzeichnis
SIMATIC PDM ..........................30 PROFIBUS PA ..........................31 3.5.1 Überblick ............................31 3.5.2 Übertragungstechnik ........................31 3.5.3 Bustopologie ..........................31 3.5.4 Eigenschaften ..........................32 3.5.5 Profil ............................. 32 3.5.6 Anbindung ............................ 33 SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 6 Optionsmodule ohne Ex-Schutz/in druckfester Kapselung "Ex d" ..........86 5.1.5 Gerät mit Zündschutzart Ex i/Ex n/Ex t ..................91 5.1.5.1 Grundgerät Ex i/Ex n/Ex t ......................91 5.1.5.2 Optionsmodule Ex i/Ex n/Ex t...................... 92 SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 7 Funktionale Sicherheit ......................... 141 Anwendungsbereich für funktionale Sicherheit ................141 Sicherheitsfunktion ........................141 Safety Integrity Level (SIL) ......................143 Einstellungen ..........................145 Sicherheitstechnische Kenndaten....................146 Parametrieren/Adressieren ......................... 147 Übersicht über die Parameter ....................147 SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 8 10.1 Systemeinbindung ........................195 10.2 Azyklische Datenübertragung ....................195 10.2.1 Azyklische Datenübertragung mit SIMATIC PDM..............195 10.2.2 Menü "Gerät" ..........................196 10.2.2.1 Kommunikationsweg ......................... 196 10.2.2.2 Laden in die Geräte ........................196 SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 9 Anzeigen von Diagnosewerten ....................244 11.2.2 Übersicht über die Diagnosewerte ..................... 245 11.2.3 Bedeutung der Diagnosewerte ....................247 11.3 Online-Diagnose ........................253 11.3.1 Übersicht Online-Diagnose ......................253 11.3.2 Übersicht über die Fehlercodes ....................254 SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 10 Stellungsregler mit Makrolongehäuse 6DR5..0 und Edelstahlgehäuse 6DR5..2 ..... 287 14.2 Anschlussleiste für Stellungsregler mit Makrolongehäuse ............288 14.3 Stellungsregler mit Aluminiumgehäuse 6DR5..1 ..............289 14.4 Stellungsregler mit druckfestem Gehäuse 6DR5..5 ..............290 Ersatzteile/Zubehör/Lieferumfang......................291 SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 11 Anhang ............................... 301 Betrieb mit Booster ........................301 Zertifikate ........................... 302 Literatur und Kataloge ........................ 302 Technische Unterstützung ......................302 Abkürzungen............................305 Abkürzungen für Stellungsregler PS2 ..................305 Glossar ............................... 309 Index..............................317 SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 12 Inhaltsverzeichnis SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 13: Einleitung
Firmware des Geräts her. Die Dokumentation dieser Ausgabe gilt für folgende Firmware: Ausgabe Firmwarekennung 10/2013 Ab FW 5.00.05 In der folgenden Tabelle stehen die wichtigsten Änderungen der Dokumentation verglichen mit der jeweils vorherigen Ausgabe. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 14: Verwendungszweck
● Zellstoff und Papier ● Wasser/Abwasser ● Pharmazie ● Offshore-Anlagen Betreiben Sie das Gerät entsprechend den Angaben in Kapitel "Technische Daten (Seite 271)". Weitere Informationen finden Sie in der Betriebsanleitung des Geräts. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 15: Überprüfung Der Lieferung
● Senden Sie Geräte und Ersatzteile in der Originalverpackung zurück. ● Wenn die Originalverpackung nicht mehr vorhanden ist, sorgen Sie dafür, dass alle Sendungen durch die Ersatzverpackung während des Transports ausreichend geschützt sind. Für zusätzliche Kosten aufgrund von Transportschäden haftet Siemens nicht. VORSICHT Unzureichender Schutz bei Lagerung Die Verpackung bietet nur eingeschränkten Schutz gegen Feuchtigkeit und Infiltration.
Seite 16: Hinweise Zur Gewährleistung
Der Inhalt dieser Anleitung ist weder Teil einer früheren oder bestehenden Vereinbarung, Zusage oder eines früheren oder bestehenden Rechtverhältnisses noch soll er diese abändern. Sämtliche Verpflichtungen der Siemens AG ergeben sich aus dem jeweiligen Kaufvertrag, der auch die vollständige und alleingültige Gewährleistungsregelung enthält.
Seite 17: Sicherheitshinweise
Prüfbescheinigungen, Bestimmungen und Gesetze. Dies sind zum Beispiel: ● National Electrical Code (NEC - NFPA 70) (USA) ● Canadian Electrical Code (CEC) (Canada) Weitere Bestimmungen für Anwendungen in explosionsgefährdeten Bereichen sind z. B.: SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 18: Konformität Mit Europäischen Richtlinien
Bereichen, können Gefahren für Personal, Anlage und Umwelt entstehen. • Ändern oder reparieren Sie das Gerät nur wie in der Anleitung zum Gerät beschrieben. Bei Nichtbeachtung werden die Herstellergarantie und die Produktzulassungen unwirksam. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 19: Anforderungen An Besondere Einsatzfälle
Fall der Inbetriebnahme, des Betriebs, der Wartung oder des Betriebs in Anlagen berücksichtigen. Sollten Sie weitere Informationen wünschen, die in dieser Anleitung nicht enthalten sind, wenden Sie sich bitte an die örtliche Siemens-Niederlassung oder Ihren Siemens-Ansprechpartner. Hinweis Einsatz unter besonderen Umgebungsbedingungen Insbesondere wird empfohlen, sich vor dem Einsatz des Geräts unter besonderen...
Seite 20 Explosionsgefahr. • Schließen Sie das Gerät mit der Zündschutzart Eigensicherheit ausschließlich an einen eigensicheren Stromkreis an. • Beachten Sie die Vorgaben zu den elektrischen Daten im Zertifikat und im Kapitel "Technische Daten". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 21: Beschreibung
Komponente in einem digitalen Prozessautomatisierungssystem. Er kommuniziert als Slave mit dem Master über den Feldbus PROFIBUS PA. Neben der Kommunikation dient der Feldbus zur Versorgung des Stellungsreglers mit elektrischer Hilfsenergie. Der Stellungsregler ist in folgenden Konfigurationen lieferbar: SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 22 ● Schubantrieb ● Schwenkantrieb VDI/VDE 3845 Für Schubantriebe stehen verschiedene Anbauerweiterungen zur Verfügung: ● NAMUR bzw. IEC 534 ● Integrierter Anbau an ARCA ● Integrierter Anbau an SAMSON im nicht druckfesten Gehäuse SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 23 Stellungsregler einfach wirkend im nicht druckfesten Aluminiumgehäuse ⑤ Antrieb Bild 3-1 Stellungsregler angebaut an einfach wirkenden Schubantrieb ① Schwenkantrieb ② Manometerblock doppelt wirkend ③ Stellungsregler doppelt wirkend im Makrolongehäuse Bild 3-2 Stellungsregler angebaut an doppelt wirkenden Schwenkantrieb SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 24 Antrieb Bild 3-3 Stellungsregler im druckfesten Aluminiumgehäuse angebaut an Schubantrieb ① Schwenkantrieb ② Stellungsregler doppelt wirkend im druckfesten Aluminiumgehäuse ③ Manometerblock doppelt wirkend Bild 3-4 Stellungsregler im druckfesten Aluminiumgehäuse angebaut an Schwenkantrieb SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 25: Aufbau Typschilder
Aufbau Ex-Typschild ① ③ Zulassungen Kennzeichnung FM/CSA für den explosionsgefährdeten Bereich ② ④ Kennzeichnung ATEX/IECEX für den Zulässige Umgebungstemperatur für den explosionsgefährdeten Bereich explosionsgefährdeten Bereich der entsprechenden Temperaturklasse Bild 3-6 Aufbau Ex-Typschild SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 26: Erläuterung Der Ex-Angaben
Beschreibung 3.3 Gerätekomponenten 3.2.3 Erläuterung der Ex-Angaben Erläuterung der Ex-Angaben ① ④ Kategorie für Einsatzbereich Maximale Oberflächentemperatur (Temperaturklasse) ② ⑤ Zündschutzart Geräteschutzniveau ③ Gruppe (Gas, Staub) Bild 3-7 Erläuterung der Ex-Angaben SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 27: Gerätekomponenten
Grundelektronik ⑦ ⑯ Ausgang: Stelldruck Y2 Anschlussklemmen Optionsmodule ⑧ ⑰ Tasten Schirmauflage (nur bei Makrolongehäuse) ⑨ ⑱ Drossel Y2 für doppelt wirkende Antriebe Kabelverschraubung Bild 3-8 Ansicht des Stellungsreglers (Deckel geöffnet; Makrolongehäuse) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 28 ⑩ Ausgang: Stelldruck Y2 Anschlussklemmen Optionsmodule ⑤ ⑪ Tasten Anschlussklemmen Grundgerät ⑥ ⑫ Getriebeübersetzungsumschalter Deckelsicherung bei doppelt wirkenden Antrieben nur bei geöffneten Stellungsregler möglich Bild 3-9 Ansicht des Stellungsreglers im druckfesten Gehäuse SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 29: Grundelektronik
● Korrigiert gegebenenfalls den Winkelfehler des Hubabgriffs. ● Vergleicht die Potenziometerspannung als Istwert x mit dem Sollwert w. Der Sollwert w wird über die PROFIBUS-Kommunikation an den Klemmen 6 und 7 eingespeist. ● Berechnet die Stellgrößeninkremente ±∆y. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 30: Pneumatische Antriebe
Regelgenauigkeit bei kleinster Schalthäufigkeit erreicht wird. Die Startparameter werden während der Initialisierungsphase ermittelt und in einem nicht flüchtigen Speicher hinterlegt. Die wichtigsten Startparameter sind: ● Der reale Stellweg mit den mechanischen Endanschlägen ● Die Stellzeiten ● Die Größe der Totzone SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 31: Profibus Systemkonfiguration
● PA Link zum Netzübergang vom PROFIBUS PA zum PROFIBUS DP ● Leitsystem, z. B. SIMATIC PCS 7 Automation System, das über PROFIBUS kommuniziert ● Engineering Station, SIMATIC PDM (Process Device Manager), das über Industrial Ethernet kommuniziert SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 32: Simatic Pdm
SIMATIC PDM bietet eine einfache Beobachtung der Prozesswerte, Alarme und Zustandsinformationen. Mit SIMATIC PDM können Sie Prozessgerätedaten: ● Anzeigen ● Einstellen ● Ändern ● Abspeichern ● Diagnostizieren ● Auf Plausibilität prüfen ● Verwalten ● Simulieren SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 33: Profibus Pa
Koppeleinheiten mit dem schnellen PROFIBUS DP verbunden. An diesem ist auch das Prozessleitsystem angeschlossen. Beide Bussysteme nutzen eine einheitliche Protokollschicht. Damit ist der PROFIBUS PA eine "kommunikationskompatible" Verlängerung des PROFIBUS DP ins Feld. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 34: Eigenschaften
Dieses Profil legt funktionale Mindestanforderungen und optionale Erweiterungen fest. Das geräteinterne "Device Management" liefert dem Konfigurationstool des Leitsystems alle notwendigen Basisinformationen zum Auffinden der Profilparameter. Damit bedient ein Parametrierwerkzeug alle profilkonformen Geräte, gleich welchen Typs und Herstellers. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 35: Anbindung
Leitungslänge maximal 1900 Meter. Die theoretisch mögliche Leitungslänge ist die Summe aller Leitungsstücke. Berücksichtigen Sie zusätzlich bei der Planung auch den Spannungsabfall über den die Feldgeräte speisenden Leitungen. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 36: Anzahl Der Anschließbaren Geräte
Gerät durch eine erhöhte Stromaufnahme den Bus überlastet. Dadurch können die Stromversorgung und die Kommunikation mit allen ungestörten Teilnehmern zusammenbrechen. Die Höhe der vorzusehenden Reserve richtet sich nach der vom Gerätehersteller genannten Stromerhöhung im Fehlerfall. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 37: Zuordnung Der Geräteadressen
Software eingestellt. Danach wird der nächste Stellungsregler an den Bus angeschlossen und ebenso verfahren. Es empfiehlt sich, die eingestellte Adresse mit einem wischfesten Stift auf dem Feldgerät zu notieren. Siehe auch Katalog Prozessinstrumentierung (http://www.siemens.de/prozessinstrumentierung/kataloge) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 38 Beschreibung 3.5 PROFIBUS PA SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 39: Einbauen/Anbauen
Explosionsgefahr in explosionsgefährdeten Bereichen oder Geräteschaden. • Verwenden Sie ausschließlich Originalzubehör bzw. Originalersatzteile. • Beachten Sie alle relevanten Einbau- und Sicherheitshinweise, die in den Anleitungen zum Gerät, zum Zubehör und zu Ersatzteilen beschrieben sind. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 40 Druckluft betrieben werden darf. • Benutzen Sie die üblichen Wasserabscheider und Filter. In extremen Fällen ist ein zusätzliches Trocknungsgerät notwendig. • Benutzen Sie Trocknungsgeräten vor allem, wenn Sie den Stellungsregler bei tiefen Umgebungstemperaturen betreiben. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 41 Für die Varianten 6DR5a.b-.Gc..-.., mit a = 0, 2, 5, 6; mit b = 0; mit c = G, N, M, P, Q gilt: Das maximale Drehmoment am Gewinde für die Kabelverschraubung darf 67 Nm nicht überschreiten. Siehe auch Konstruktiver Aufbau (Seite 272) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 42: Sachgemäße Montage
Montageteile sind im Lieferumfang des Anbausatzes 6DR4004-8V enthalten. Der Anbausatz gilt für einen Hub von 3 bis 35 mm. Für einen größeren Hubbereich benötigen Sie einen getrennt zu bestellenden Hebel 6DR4004-8L. Legen Sie die entsprechenden Montageteile bereit: SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 43 • Laterne mit Vier Sechskantschrauben • ⑧ ebener Fläche ⑪ Scheibe • ⑩ Federring • ⑦ Laterne mit Zwei U–Bolzen • Säulen ⑳ Vier Sechskantmuttern • ⑪ Scheibe • ⑩ Federring • SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 44: Vorgehensweise
⑱ Sechskantmutter M6 - DIN 934–A4 ⑲ 4-Kant Mutter M6 - DIN 557–A4 ⑳ Sechskantmutter M8 - DIN 934–A4 die laufenden Nummern beziehen sich auf die Bilder der Beschreibung der nachfolgenden Anbauschritte. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 45 Wert der Skala. Wenn Sie nach der Initialisierung den Wert des Stellwegs in mm benötigen: Achten Sie darauf, dass der eingestellte Hubwert mit dem Wert des Parameters "3.YWAY" übereinstimmt. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 46 ① 9. Montieren Sie den Anbauwinkel auf der Rückseite des Stellungsreglers. Verwenden ⑨ ⑩ ⑪ Sie hierfür 2 Sechskantschrauben , 2 Federringe und 2 Scheiben Bild 4-4 Schubantrieb im nicht druckfesten Gehäuse SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 47 2. Orientieren Sie sich dabei an der Hebelskala des Antriebs. 3. Wenn kein symmetrischer Anbau möglich ist, müssen Sie auf jeden Fall gewährleisten, dass innerhalb des Hubbereichs die waagerechte Hebelstellung durchlaufen wird. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 48: 4.3 Schwenkantrieb Anbauen
DIN 125 - 6,4 ⑪ Innensechskantschraube Mit Kupplungsrad vormontiert ⑪ Sechskantschlüssel Für die Innensechskantschraube Die laufenden Nummern beziehen sich auf die Bilder der Beschreibung der Anbauschritte für einenSchwenkantrieb ohne und mit druckfestem Gehäuse. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 49 Sechskantschlüssel fest. Wenn Sie die Edelstahlkupplung verwenden, lassen Sie den nächsten Arbeitsschritt aus. Hinweis Kupplungsrad ① Anstelle des Kupplungsrads aus Kunststoff kann auch eine Edelstahlkupplung (Bestellnummer TGX: 16300-1556) verwendet werden. Kupplung, nicht druckfestes Gehäuse Kupplung, druckfestes Gehäuse SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 50 5. Richten Sie die Einheit Stellungsregler/Anbaukonsole mittig auf dem Antrieb aus. 6. Schrauben Sie die Einheit Stellungsregler/Anbaukonsole fest. 7. Initialisieren Sie den Stellungsregler. 8. Fahren Sie den Stellungsregler nach der Inbetriebnahme in die Endlage. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 51 Die Aufkleber mit der Skala sind selbstklebend. Schwenkantrieb im nicht druckfesten Gehäuse Schwenkantrieb im druckfesten Gehäuse H = Höhe Wellenstumpf ① Befestigungsebene Stellungsregler an der Anbaukonsole ② Schwenkantrieb Bild 4-7 Maße Anbaukonsole nach VDI/VDE 3845 (antriebsabhängig) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 52: Stellungsregler In Feuchter Umgebung Einsetzen
● Verschraubung mit Dichtungsring, z. B. FESTO: CK - 1 / 4-PK-6 ● Kunststoffschlauch ca. 20 bis 30 cm, z. B. FESTO: PUN - 8 x 1,25 SW ● Kabelbinder, die Anzahl und Länge ist abhängig von örtlicher Gegebenheit. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 53: Stellungsreglern, Die Starken Beschleunigungen Oder Vibrationen Ausgesetzt Sind
Für diese Extremfälle ist der Stellungsregler mit einer Fixierung für die Rutschkupplung ausgestattet. Zusätzlich kann die Einstellung der Getriebeübersetzung fixiert werden. Nachfolgend wird die Vorgehensweise für die Fixierung in einer Übersichtsgrafik und einer Beschreibung dargestellt. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 54: Vorgehensweise Fixieren Der Einstellung
Getriebefixierung Rutschkupplung ② ⑦ Getriebeübersetzung auf 33° zu fixieren Rutschkupplungsfixierung ③ ⑧ Neutralstellung Rutschkupplung fixieren ④ ⑨ Getriebeübersetzung auf 90° zu fixieren Rutschkupplung lösen ⑤ Getriebeübersetzungsumschalter Bild 4-9 Fixieren Rutschkupplung und Getriebeübersetzung SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 55 Sie einen handelsüblichen etwa 4 mm ⑦ breiten Schraubendreher in die Rutschkupplungsfixierung ⑦ 5. Drehen Sie die Rutschkupplungsfixierung mit dem Schraubendreher nach links zu. ⑥ Die Rutschkupplung ist fixiert. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 56: Externe Stellungserfassung
Das EMV-Filtermodul wird für die Reglereinheit immer dann verwendetet, wenn statt des internen Positionssensors ein externes Stellungs-Erfassungssystem eingesetzt wird. Ein externes Stellungs-Erfassungssystem ist z. B. ein Potenziometer mit einem Widerstandswert 10 kΩ oder ein NCS. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 57: Einbauen Optionsmodule
Bereich zugelassen und entsprechend gekennzeichnet sind. 4.7.1.2 Einbau Optionsmodule in standard- und eigensicherer Geräteausführung Für den Stellungsregler in standard- und eigensicherer Geräteausführung gibt es folgende Optionsmodule: ● I -Modul ● Alarmmodul ● SIA-Modul ● Grenzwert-Kontaktmodul ● EMV-Filtermodul SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 58 Warnschild auf der dem Typschild gegenüberliegenden Seite ④ ⑭ Stellscheibenlager SIA-Modul oder Grenzwert- Kontaktmodul ⑤ ⑮ Ventilblock Isolierabdeckung ⑥ ⑯ Spezialschraube Grundelektronik ⑦ ⑰ Getriebeübersetzungsumschalter Bandkabel/Stecker für eingebautes Potenziometer oder externes Stellungs- Erfassungsystem SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 59 6. Fahren sie fort, den Stellungsregler zusammenzubauen, indem Sie die Schritte 3 bis 1 in umgekehrter Reihenfolge ausführen. Siehe auch Iy-Modul (Seite 62) Alarmmodul (Seite 63) Schlitzinitator-Alarmmodul (Seite 65) Grenzwert-Kontaktmodul (Seite 69) EMV-Filtermodul (Seite 73) Schildersatz für Grenzwert-Kontaktmodul (Seite 72) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 60: Einbau Optionsmodule In Geräteausführung "Druckfeste Kapselung
Verwenden Sie dazu ausschließlich Kabeleinführungen bzw. Verschluss-Stopfen, die Ex d-zertifiziert sind. • Wenn Sie ein "Conduit-Rohrsystem" einsetzen, müssen Sie eine Zündsperre einbauen. Der Maximalabstand zwischen Zündsperre und dem Gehäuse des Stellungsreglers beträgt 46 cm (18"). SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 61 -Modul Rückmeldungswelle ⑥ ⑯ Grundelektronik Zahnkranz ⑦ ⑰ Alarmmodul Gehäuse ⑧ ⑱ -Modul Hubabgriff mit Stift ⑨ ⑲ Schraubdeckel Stift (Hubabgriff) ⑩ Träger Bild 4-11 Einbau der Optionsmodule in Geräteausführung "druckfeste Kapselung" SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 62 10.Beginnen Sie nun mit dem Zusammenbau. Montieren sie die Baugruppenabdeckung ② Drehen Sie dazu die Schrauben so lange entgegen dem Uhrzeigersinn, bis Sie im Gewindegang spürbar einrasten. Die Baugruppenabdeckung schützt und fixiert die Optionsmodule mechanisch. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 63 Entnahmepunkt, beachten Sie die zuvor durchgeführten Schritte. 13.Wenn Sie die vorherigen Punkte alle erfolgreich abgeschlossen haben, fahren Sie fort, indem Sie die Schritte 4 bis 1 in umgekehrter Reihenfolge ausführen. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 64: Iy-Modul
-Modul einbauen 1. Schieben Sie das I -Modul bis zum Anschlag in den unteren Schacht des Trägers. 2. Schließen Sie das Modul an die Grundelektronik an. Verwenden Sie hierfür das mitgelieferte 6-polige Flachbandkabel. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 65: Alarmmodul
Binäreingang BE2. Dieser dient abhängig von den gewählten Parametern z. B. dazu, den Stellantrieb zu blockieren oder ihn in seine Endlage zu fahren. Die entsprechenden Einstellungen nehmen Sie am Parameter "BIN2" vor. Ausstattungsmerkmale Bild 4-13 Alarmmodul Das Alarmmodul weist folgende Ausstattungsmerkmale auf: SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 66 1. Schieben Sie das Alarmmodul unterhalb der Grundelektronik in den Träger. Achten Sie darauf, dass Sie den Anschlag erreichen. 2. Schließen Sie das Modul an die Grundelektronik an. Verwenden Sie hierfür das mitgelieferte 8-polige Flachbandkabel. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 67: Schlitzinitator-Alarmmodul
Obere Stellscheibe für Grenzwert L1, Klemmen 41/42 ② ⑤ Spezialschraube Untere Stellscheibe für Grenzwert L2, Klemmen 51/52 ③ ⑥ Stift Binäreingänge Bild 4-14 SIA-Modul ⑥ Das Schlitzinitiator-Alarmmodul, kurz SIA-Modul, enthält drei Binärausgänge SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 68: Schlitzinitiator-Alarmmodul Einbauen
12.Stellen Sie alle elektrischen Verbindungen zwischen der Grundelektronik und den Optionsmodulen wieder her. Verbinden Sie die Grundelektronik und die Optionsmodule mit den beiliegenden Bandkabeln. Verbinden Sie die Grundelektronik und das Potenziometer mit dem Potenziometerkabel. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 69: Grenzwerte Des Schlitzinitiator-Alarmmoduls Einstellen
Hand, bis das Ausgangssignal an Klemmen 41 und 42 wechselt. Einen High-Low- oder einen Low-High-Wechsel stellen Sie so ein: ④ – Drehen Sie die Stellscheibe über den Schaltpunkt hinaus, bis Sie den nächsten Schaltpunkt erreichen. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 70 Betriebs zu verhindern, sind die Stellscheiben relativ schwergängig ausgelegt. Sie erreichen eine leichtere und feinfühligere Justierung, in dem Sie die Reibung vorübergehend reduzieren. • Fahren Sie hierfür den Antrieb mehrmals auf und zu, während Sie gleichzeitig ④ ⑤ Stellscheiben festhalten. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 71: Grenzwert-Kontaktmodul
● Einen Binärausgang zur Ausgabe einer Sammel-Störmeldung. Vergleichen Sie hierzu die Ausstattungsmerkmale des Alarmmoduls. ● Zwei Schalter zur Meldung von zwei mechanisch einstellbaren Grenzwerten. Diese beiden Schalter sind elektrisch unabhängig von der restlichen Elektronik. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 72: Grenzwert-Kontaktmodul Einbauen
Optionsmodulen wieder her. Verbinden Sie die Grundelektronik und die Optionsmodule mit den beiliegenden Bandkabeln. Verbinden Sie die Grundelektronik und das Potenziometer mit dem Potenziometerkabel. 13.Befestigen Sie die mitgelieferte Baugruppenabdeckung mit den beiden Schrauben. Verwenden Sie nicht die Standard-Baugruppenabdeckung. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 73: Grenzwerte Des Grenzwert-Kontaktmoduls Einstellen
Stellscheiben relativ schwergängig ausgelegt. Sie erreichen eine leichtere und feinfühligere Justierung, in dem Sie die Reibung vorübergehend reduzieren. Fahren Sie hierzu den Antrieb mehrmals auf und zu, während Sie die Stellscheiben zugleich festhalten. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 74: Schildersatz Für Grenzwert-Kontaktmodul
Seite. Es gibt je nach Material des Gehäuses unterschiedliche Warnschilder, diese sind nachfolgend dargestellt. Bild 4-16 Warnschild für Gerät mit Makrolongehäuse Bild 4-17 Warnschild für Gerät mit Aluminiumgehäuse Bild 4-18 Warnschild für Gerät mit Edelstahlgehäuse SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 75: Emv-Filtermodul
Filtermodul bildet die Schnittstelle zwischen externen Positionssensoren und der Grundelektronik des Stellungsreglers. Das Modul schützt den Stellungsregler gegen elektromagnetische Einflüsse. Ausstattungsmerkmale ● EMV-Schutz ● Anschluss zur Grundelektronik ● Anschlussklemmen für externes Potenziometer Bild 4-19 EMV-Filtermodul SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 76 6. Befestigen Sie mit der im 3. Schritt gelösten Schraube das EMV-Filtermodul. ⑤ 7. Bauen Sie die Grundelektronik wieder in den Stellungsregler ein. ④ 8. Stecken Sie den Stecker des Bandkabel des EMV-Filtermoduls auf die Grundelektronik des Stellungsreglers. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 77 11.Fahren Sie fort mit den entsprechenden Schritten aus Kapitel "Generelles zum Einbau der Optionsmodule (Seite 55)". Siehe Kapitel "Lieferumfang externes Stellungs-Erfassungssystem (Seite 297)", Position "Typschild für Geräteausführung ohne Explosionsschutz" und "Kabelverschraubung grau". Siehe auch Lieferumfang EMV-Filtermodul (Seite 298) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 78: Zubehör
Manometerblock für doppelt wirkende Antriebe dargestellt. Stelldruck Zuluft Stelldruck Manometerblock anbauen Der Manometerblock wird mit den mitgelieferten Schrauben an den seitlichen pneumatischen Anschluss des Stellungsreglers angeschraubt. Benutzen Sie die mitgelieferten O-Ringe dabei als Dichtungselemente. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 79: Anschließen
• Schließen Sie Geräte in explosionsgefährdeten Bereichen nur im spannungslosen Zustand an. Ausnahmen: • Energiebegrenzte Stromkreise dürfen auch unter Spannung in explosionsgefährdeten Bereichen angeschlossen werden. • Für Zündschutzart "nicht funkend" nA (Zone 2) sind Ausnahmen im entsprechenden Zertifikat geregelt. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 80 • Ziehen Sie die Kabelverschraubungen gemäß den im Kapitel "Technische Daten (Seite 272)" genannten Drehmomenten an. • Verwenden Sie beim Austausch von Kabelverschraubungen nur Kabelverschraubungen gleicher Bauart. • Prüfen Sie die Kabel nach der Installation auf festen Sitz. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 81: Elektromagnetische Verträglichkeit
Bild dargestellten Gewindebuchsen elektrisch leitend verbunden. Beachten Sie, dass dieser Schutz nur wirksam wird, wenn Sie mindestens eine dieser Buchsen durch elektrisch leitende (blanke) Anbauteile mit geerdeten Armaturen verbinden. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 82: Standardmäßige Kabelverschraubung/Drehmoment
• Bei der NPT-Ausführung wird der Stellungsregler mit einem Adapter ausgeliefert. Sorgen Sie dafür, dass beim Einbringen eines Gegenstücks in den Adapter das maximal zulässige Drehmoment von 10 Nm nicht überschritten wird. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 83: Störfestigkeit
Die Kommunikation mit dem Master ist weiterhin möglich. Zur Aktivierung dieser Funktion dient der "Jumper" auf der Grundelektronik. Diese ist nach dem Abnehmen der Baugruppenabdeckung erreichbar und muss von der rechten Position (Lieferzustand) in die linke Position gesteckt werden. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 84: Elektrische Anschlüsse
Gerät in Normalausführung (ohne Ex und ohne Ex i) 120 Geräteausführung in druckfester Kapselung (Ex d) ① Zu verwendende Busleitungen: SIMATIC NET, PB FC Process Cable, Busleitung für IEC 61158-2 ② Kabelschirm Bild 5-3 Vorbereitung der Busleitung SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 85: Busleitung Geräteausführung Ohne Druckfeste Kapselung
3. Stecken Sie die vorbereitete Busleitung, beschrieben in Kapitel "Busleitung vorbereiten (Seite 82)", durch die Kabeleinführung. ② 4. Befestigen Sie den Schirm mit der Schelle und den beiden Schrauben am Gehäuse. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 86: Busleitung Geräteausführung Druckfeste Kapselung
(Seite 82)", durch die Ex d-zertifizierten Kabeleinführung . Wenn Sie ein Conduit-Rohrsystem verwenden, sind die entsprechenden Vorschriften zu beachten. ⑤ 4. Befestigen Sie den Schirm mit der Schelle und den beiden Schrauben am Träger. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 87: Gerät Ohne Explosionsschutz/Gerät In Druckfester Kapselung
Grundgerät ohne Ex-Schutz/in druckfester Kapselung "Ex d" Anschlussgrafik für Bestellnummern 6DR55..-0N…; 6DR55.5-0E... ① ③ Grundelektronik Binäreingang 1 ② ④ Eingang: Sicherheitsabschaltung Speisequelle Bild 5-6 Geräteausführung 2-Leiter mit PROFIBUS PA (ohne Ex/mit Ex d) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 88: Optionsmodule Ohne Ex-Schutz/In Druckfester Kapselung "Ex D
Binäreingang 2 Schaltverstärker ③ ⑥ Störmeldung Schaltausgang Bild 5-7 Alarmmodul 6DR4004-8A (ohne Ex/mit Ex d) Iy-Modul, ohne Ex-Schutz/in druckfester Kapselung "Ex d" ① -Modul Bild 5-8 -Modul 6DR4004-8J, (ohne Ex/mit Ex d) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 89: Sia-Modul, Ohne Ex-Schutz
Anschließen 5.1 Elektrisch SIA-Modul, ohne Ex-Schutz ① ③ SIA-Modul Grenzwert ② ④ Störmeldung Schaltverstärker Bild 5-9 SIA-Modul 6DR4004-8G (ohne Ex) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 90: Grenzwert-Kontaktmodul, Ohne Ex-Schutz
Vorbereiten der Leitungen bzw. Litzen 1. Isolieren Sie die Leitungen so ab, dass beim Einstecken der Drähte die Isolierung bündig zur Klemme ist. 2. Versehen Sie bei Litzen die Enden mit einer Aderendhülse. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 91 2. Ziehen Sie die durchsichtige Abdeckung bis zum vorderen Anschlag. 3. Schrauben Sie jede Leitung in der entsprechenden Klemme fest. ② 4. Schieben Sie die durchsichtige Abdeckung bis zum Anschlag der Grundelektronik. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 92 Abdeckung 6. Befestigen Sie die Leitungen jedes Schalters paarweise an der Lasche der Leiterplatte. ③ Verwenden Sie dazu die mitgelieferten Kabelbinder ① Schraube ② Abdeckung ③ Kabelbinder Bild 5-11 Anschließen der Leitungen SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 93: Gerät Mit Zündschutzart Ex I/Ex N/Ex T
Anschlussgrafik für Bestellnummer 6DR55..-0E/D/F/G/K... ① ④ Nicht explosionsgefährdeter Bereich Eingang: Sicherheitsabschaltung ② ⑤ Explosionsgefährdeter Bereich Binäreingang 1 ③ ⑥ Grundelektronik Speisequelle Bild 5-12 Geräteausführung 2-Leiter mit PROFIBUS PA (Ex i/Ex n/Ex t) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 94: Optionsmodule Ex I/Ex N/Ex T
Alarmmodul Ex i/Ex n/Ex t ① ⑤ Nicht explosionsgefährdeter Bereich Störmeldung ② ⑥ Explosionsgefährdeter Bereich Grenzwert ③ ⑦ Alarmmodul Schaltverstärker ④ ⑧ Binäreingang 2 Schaltausgang Bild 5-13 Alarmmodul 6DR4004-6A und 6DR4004-7A (Ex i/Ex n/Ex t) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 95 -Modul 6DR4004-6J und 6DR4004-7J (Ex i/Ex n/Ex t) SIA-Modul Ex i/Ex n/Ex t ① ④ Nicht explosionsgefährdeter Bereich Störmeldung ② ⑤ Explosionsgefährdeter Bereich Grenzwert ③ ⑥ SIA-Modul Schaltverstärker Bild 5-15 SIA-Modul 6DR4004-6G (Ex i/Ex n/Ex t) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 96 3. Schrauben Sie jede Leitung in der entsprechenden Klemme fest. ② 4. Schieben Sie die durchsichtige Abdeckung bis zum Anschlag der Grundelektronik. ① ② 5. Ziehen Sie die Schraube der durchsichtige Abdeckung SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 97 5.1 Elektrisch 6. Befestigen Sie die Leitungen jedes Schalters paarweise an der Lasche der Leiterplatte. ③ Verwenden Sie dazu die mitgelieferten Kabelbinder ① Schraube ② Abdeckung ③ Kabelbinder Bild 5-17 Anschließen der Leitungen SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 98: Pneumatisch
● Stelldruck Y1 ● Abluftausgang Im Auslieferungszustand sind diese Anschlüsse durch Schrauben verschlossen. Der Abluftausgang ist für die Beschleierung des Abgriffraums sowie der Federkammer mit trockener Instrumentenluft zur Verhinderung von Korrosion vorgesehen. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 99: Pneumatischer Anschluss Im Druckfesten Gehäuse
① ⑤ Drossel Y2 Stelldruck Y1 ② ⑥ Drossel Y1 Abluftausgang ③ ⑦ Stelldruck Y2 Gehäusebelüftung (2x) ④ Zuluft P *) bei doppelt wirkenden Antrieben Bild 5-20 Pneumatischer Anschluss im druckfesten Gehäuse SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 100: Pneumatische Anschlussvarianten
Sicherheitsstellung fahren. Vergewissern Sie sich, dass das Stellventil die Sicherheitsstellung erreicht hat. Wenn Sie nur die pneumatische Hilfsenergie zum Stellungsregler unterbrechen, wird die Sicherheitsstellung unter Umständen erst nach einer gewissen Wartezeit erreicht. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 101 Anschließen 5.2 Pneumatisch Bild 5-21 Pneumatischer Anschluss Stellwirkung SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 102: Pneumatik Anschließen
Verschleiß der gesamten Regeleinrichtung ist die Folge. • Prüfen Sie nach der Montage der pneumatischen Anschlüsse die Dichtigkeit der gesamten Armatur. Siehe auch Pneumatische Anschlussvarianten (Seite 98) Wechsel der Betriebsart (Seite 107) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 103: Drosseln
② Drossel Y2, nur bei der Geräteausführung für doppelt wirkende Antriebe ③ Innensechskantschraube 2,5 mm Bild 5-22 Drosseln Siehe auch Pneumatischer Anschluss im druckfesten Gehäuse (Seite 97) Ablauf automatische Initialisierung (Seite 117) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 104 Anschließen 5.3 Drosseln SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 105: Bedienen
Das Display ist zweizeilig aufgebaut, wobei die Zeilen unterschiedlich segmentiert sind. Die Elemente der oberen Zeile bestehen aus jeweils 7, die der unteren Zeile aus jeweils 14 Segmenten. Der Inhalt der Anzeige ist abhängig von der gewählten Betriebsart. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 106: Anzeigemöglichkeiten Je Nach Betriebsart
③ Störmeldung ① Automatik (AUT) Stellung [%] ② Sollwert [%] ③ Störmeldung ① Diagnose Diagnosewert ② Diagnosename ③ Diagnosenummer Siehe auch Systemmeldungen vor der Initialisierung (Seite 237) Wechsel der Betriebsart (Seite 107) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 107: Tasten
Zur Bedienung der Tasten, müssen Sie beim Grundgerät bzw. bei Geräteausführung "Eigensicherheit" den Gehäusedeckel entfernen. Hinweis Schutzart Solange der Stellungsregler geöffnet ist, ist die Schutzart IP66/NEMA 4x nicht gewährleistet. Funktion der Tasten: SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 108: Version Firmware
Betriebsarten 6.2.1 Übersicht über die Betriebsarten Um den Stellungsregler zu betreiben, stehen Ihnen fünf Betriebsarten zur Verfügung: 1. P-Handbetrieb (Auslieferungszustand) 2. Konfigurieren und Initialisierungsbetrieb 3. Handbetrieb (MAN) 4. Automatik (AUT) 5. Diagnose SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 109: Wechsel Der Betriebsart
Bedienen 6.2 Betriebsarten 6.2.2 Wechsel der Betriebsart Das folgende Bild illustriert die verfügbaren Betriebsarten sowie den Wechsel zwischen den Betriebsarten. Bild 6-3 Wechsel zwischen den Betriebsarten Siehe auch Display (Seite 103) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 110: Übersicht Konfigurieren
Sie verfahren den Antrieb mit den Tasten oder Zum Anpassen des Antriebs an den Stellungsregler wechseln Sie in die Betriebsart "Konfigurieren" und "Initialisierungsbetrieb". Nach der vollständigen Initialisierung des Stellungsreglers ist die Ausgabe von Alarmen oder der Stellungsrückmeldung möglich. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 111: Konfigurierung Und Initialisierung
1. Halten Sie eine der beiden Richtungstasten gedrückt. 2. Drücken Sie gleichzeitig die noch verbliebene Richtungstaste. Hinweis Ausfall der Stromversorgung Wenn die Stromversorgung nach einem Ausfall wieder vorliegt, schaltet der Stellungsregler in die Betriebsart "Automatik". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 112 • Im Handbetrieb wird die zuletzt erreichte Stellung gehalten. Siehe auch Inbetriebnehmen (Seite 113) Beschreibung der Parameter A bis P (Seite 173) Übersicht über die Diagnosewerte (Seite 245) Bedeutung der Diagnosewerte (Seite 247) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 113: Optimierung Der Reglerdaten
Volumen des Antriebs abhängig. Kleine Werte führen zu kleinen Stellinkrementen und häufigem Ansteuern des Antriebs. Große Werte sind bei großen Antriebsvolumina vorteilhaft. Hinweis Stellinkremente • Zu kleine Werte bewirken keine Bewegung. • Große Stellinkremente führen bei kleinen Antrieben auch zu großen Bewegungen. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 114 ● Große Werte bewirken langsames Ausregeln ohne Überschwingen. Hinweis Bezugsgröße Zur Optimierung der Regeldaten ist es von Vorteil, eine feste Bezugsgröße zu haben. Stellen Sie daher den Totzonen-Parameter von Auto auf einen festen Wert um. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 115: Inbetriebnehmen
• Prüfen Sie vor Inbetriebnahme, ob die Abdeckung, Sicherungen der Abdeckung und Kabeldurchführungen vorschriftsmäßig montiert sind. Ausnahme: Geräte der Zündschutzart Eigensicherheit "Ex i" dürfen auch unter Spannung in explosionsgefährdeten Bereichen geöffnet werden. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 116 • Prüfen Sie die Schwere des Fehlers. • Beheben Sie den Fehler • Wenn der Fehler weiter besteht: – Setzen Sie das Gerät außer Betrieb. – Verhindern Sie die erneute Inbetriebnahme. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 117: Sicherheitshinweise Für Betrieb Mit Erdgas
Kontrollieren Sie deshalb vor dem Verschließen des Gehäuses diese Einstellung. Allgemeine Informationen zur Inbetriebnahme Nach der Montage des Stellungsreglers an einen pneumatischen Antrieb müssen Sie den Stellungsregler mit pneumatischer und elektrischer Hilfsenergie versorgen. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 118 Durch voreingestellte Werte müssen Sie zur Initialisierung keine weiteren Parameter anpassen. Mit einem entsprechend parametrierten und aktivierten Binäreingang schützen Sie die vorgenommenen Einstellungen gegen unbeabsichtigtes Verstellen. Siehe auch Übersicht über die Betriebsarten (Seite 106) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 119: Ablauf Automatische Initialisierung
Ermittlung und Anzeige der Stellzeit (Leckageüberwachung) RUN4 Minimierung der Stellinkremente RUN5 Optimierung des Einschwingverhaltens Ende Die folgenden Struktogramme beschreiben den Ablauf der Initialisierung. Die Bezeichnungen "Auf/Zu" bzw. "Up/Down" kennzeichnen den Wirksinn der Antriebe. Schubantrieb Schwenkantrieb SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 120 Inbetriebnehmen 7.3 Ablauf automatische Initialisierung Ablauf RUN1 Dieses Struktogramm beschreibt die Ermittlung des Wirksinns. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 121 Inbetriebnehmen 7.3 Ablauf automatische Initialisierung Ablauf RUN2 bei Schwenkantrieben Dieses Struktogramm beschreibt den Ablauf der Stellwegkontrolle. Zusätzlich finden Sie Angaben zum Ablauf des Abgleichs von Nullpunkt und Hub. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 122 Inbetriebnehmen 7.3 Ablauf automatische Initialisierung Ablauf von RUN2 bei Schubantrieben Dieses Struktogramm beschreibt die Ermittlung der Stellwegkontrolle. Zusätzlich finden Sie Angaben zum Ablauf des Abgleichs von Nullpunkt und Hub. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 123 Inbetriebnehmen 7.3 Ablauf automatische Initialisierung Ablauf von RUN3 bis RUN5 Dieses Struktogramm beschreibt: ● Ermittlung und Anzeige der Stellzeit/Leckageüberwachung in RUN3 ● Minimierung der Stellinkremente in RUN4 ● Optimierung des Einschwingverhaltens RUN5 SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 124: Spülluftumschaltung
● In der Stellung OUT wird die Spülluft direkt nach außen geleitet. ① Spülluftumschalter ② Pneumatische Anschlüsse Y1, Pz und Y2 Bild 7-1 Spülluftumschalter am Ventilblock, Ansicht auf die pneumatische Anschlussseite des Stellungsreglers bei geöffnetem Deckel Werkseinstellung ist Stellung "IN". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 125: Schubantriebe Inbetriebnehmen
Potenziometerspannung (P) in Prozent angezeigt, z. B.: "P12.3", und auf der unteren Zeile blinkt "NOINI": 2. Verbinden Sie Antrieb und Stellungsregler mit den pneumatischen Leitungen. 3. Versorgen Sie den Stellungsregler mit der pneumatischen Hilfsenergie. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 126: Automatische Initialisierung Von Schubantrieben
Bevor Sie die automatische Initialisierung aktivieren, müssen folgende Voraussetzungen erfüllt sein: 1. Die Spindel des Antriebs lässt sich vollständig verfahren. 2. Die Spindel des Antriebs befindet sich nach dem Verfahren in einer mittleren Position. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 127 Einstellen von Parameter 3 ist optional. Das Display stellt den ermittelten Gesamthub erst nach dem Ende der Initialisierungsphase dar. – Wenn Sie keine Angabe zum Gesamthub in mm benötigen, drücken Sie kurz die Taste . Sie gelangen dann zum Parameter 4. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 128 Initialisierungsstufen. Die Anzeigen für die Initialisierungsstufen "RUN 1" bis "RUN 5" wird im Display in der unteren Zeile dargestellt. Der Initialisierungsvorgang ist abhängig vom verwendeten Antrieb und dauert bis zu 15 Minuten. 7. Die folgende Anzeige signalisiert, dass die automatische Initialisierung abgeschlossen ist: SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 129: Automatische Initialisierung Abbrechen
Bevor Sie die manuelle Initialisierung aktivieren, müssen folgende Voraussetzungen erfüllt sein: 1. Der Stellungsregler ist für den Einsatz an Schubantrieben vorbereitet. 2. Die Antriebsspindel lässt sich vollständig verfahren. 3. Die angezeigte Potenziometerstellung befindet sich im zulässigen Bereich von "P5.0" bis "P95.0". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 130: Schubantrieb Manuell Initialisieren
1. Lesen Sie auf der Skala des Hebels den Wert ab, den der Mitnehmerstift markiert. 2. Stellen Sie den Parameter mit Taste oder auf den abgelesenen Wert ein. 5. Rufen Sie Parameter "5.INITM" auf. Drücken Sie hierfür zweimal die Taste . Das Display stellt Folgendes dar: SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 131 6. Korrigieren Sie den Stellweg sowie die Stellungserfassung. 10.Legen Sie die Endlage 2 der Antriebsspindel fest. Fahren Sie den Antrieb mit Taste oder in die gewünschte Position. 11.Drücken Sie die Taste . Die aktuelle Position des Antriebs wird übernommen. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 132: Manuelle Initialisierung Abbrechen
2. Verlassen Sie die Betriebsart "Konfigurieren". Drücken Sie hierfür mindestens 5 Sekunden lang die Taste . Der Software-Stand wird dargestellt. Nach Loslassen der Taste befindet sich der Stellungsregler in der Betriebsart "P-Handbetrieb". Der Stellungsregler ist nicht initialisiert. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 133: Schwenkantriebe Inbetriebnehmen
Endlage. Hinweis Endlage Durch gleichzeitiges Drücken der Tasten beschleunigen Sie das Erreichen der Endlage. 3. Fahren Sie den Antrieb nach der Prüfung in eine mittlere Position. Damit beschleunigen Sie die Initialisierung. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 134: Automatische Initialisierung Von Schwenkantrieben
1. Wechseln Sie zur Betriebsart "Konfigurieren". Drücken Sie hierfür mindestens 5 Sekunden lang die Taste , bis das Display Folgendes darstellt: 2. Wechseln Sie mit der Taste von Schubantrieb auf Schwenkantrieb, bis das Display Folgendes darstellt: SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 135 Display in der unteren Zeile dargestellt. Der Initialisierungsvorgang ist abhängig vom verwendeten Antrieb und dauert bis zu 15 Minuten. 6. Die folgende Anzeige signalisiert, dass die automatische Initialisierung abgeschlossen ist. Das Display stellt in der oberen Zeile den Gesamtdrehwinkel des Antriebs dar: SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 136: Manuelle Initialisierung Von Schwenkantrieben
3. Die angezeigte Potenziometerstellung befindet sich im zulässigen Bereich von "P5.0" bis "P95.0". Hinweis Einstellung des Verstellwinkels Der übliche Verstellwinkel für Schwenkantriebe beträgt 90°. Stellen Sie den Getriebeübersetzungsumschalter im Stellungsregler entsprechend auf 90° ein. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 137: Stellungsregler Manuell Initialisieren
6. Nach 5 Sekunden wird im Display die aktuelle Potenziometerstellung angezeigt: 7. Legen Sie die Endlage 1 des Antriebs fest. 8. Fahren Sie den Antrieb mit den Tasten oder in die gewünschte Position. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 138 . Die aktuelle Position des Antriebs wird übernommen. 12.Die Initialisierung wird automatisch fortgesetzt. Die Initialisierungsstufen "RUN1" bis "RUN5" werden im Display in der unteren Zeile dargestellt. Die folgende Darstellung signalisiert, dass die Initialisierung erfolgreich abgeschlossen ist: SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 139 Sekunden lang die Taste 3. Der Software-Stand wird im Display dargestellt. 4. Nach dem Loslassen der Taste befindet sich der Stellungsregler in der Betriebsart "P- Handbetrieb". Betriebsart "P-Handbetrieb" bedeutet, dass der Stellungsregler nicht initialisiert ist. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 140: Gerätetausch
6. Bauen Sie den Hebelarm des bisherigen Stellungsreglers am neuen Stellungsregler an. 7. Bauen Sie den neuen Stellungsregler an den Antrieb an. 8. Stellen Sie den Getriebeübersetzungsumschalter des neuen Stellungsreglers auf dieselbe Position wie beim bisherigen Stellungsregler ein. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 141 9. Tragen Sie die von der Werkseinstellung abweichenden Parameter, wie zum Beispiel Antriebsart, Dichtschließen, über die Tasten am Stellungsregler ein. 10.Wechseln Sie in die Messwertansicht mit der Betriebsartentaste (Handtaste), siehe Kapitel "Beschreibung der Betriebsarten (Seite 108)". 11.Lösen Sie die Fixierung des Antriebs. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 142 Inbetriebnehmen 7.7 Gerätetausch SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 143: Funktionale Sicherheit
Diese Stellungsregler erfüllen folgende Anforderung: ● Funktionale Sicherheit bis SIL 2 nach IEC 61508 bzw. IEC 61511 für sicheres Entlüften Siehe auch Funktionale Sicherheit in der Prozessinstrumentierung (http://www.siemens.de/SIL) Sicherheitsfunktion Sicherheitsfunktion beim Stellungsregler Die Sicherheitsfunktion beim Stellungsregler ist das Entlüften des angeschlossenen Antriebs.
Seite 144 Automatisierungssystem übertragen wird. Das Automatisierungssystem überwacht diesen Messwert. Bei Unterschreiten oder Überschreiten des Grenzwerts erzeugt das Automatisierungssystem ein Abschaltsignal für den angeschlossenen Aktor, der das zugehörige Ventil in die vorgegebene Sicherheitsstellung bringt. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 145: Safety Integrity Level (Sil)
Komponente z. B. Mikroprozessoren (siehe auch IEC 61508, Teil 2). ● Die detaillierten Werte für Ihr Gerät entnehmen Sie der Herstellererklärung des Geräts (Declaration of Conformity, Functional Safety according to IEC 61508 and IEC 61511): Zertifikate (http://www.siemens.de/prozessinstrumentierung/zertifikate). SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 146 SIL 2 SIL 3 60 bis 90 % SIL 2 SIL 3 SIL 4 90 bis 99 % SIL 3 SIL 4 SIL 4 > 99 % SIL 3 SIL 4 SIL 4 SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 147: Einstellungen
) auf ein Drittel des maximalen Versorgungsdrucks. 6. Überprüfen Sie, ob das Ventil in die Sicherheitsstellung fährt. 7. Kontrollieren Sie die Siebe in den pneumatischen Anschlüssen auf Verschmutzung und reinigen Sie sie gegebenenfalls. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 148: Sicherheitstechnische Kenndaten
● Ein gefahrbringender Ausfall des Stellungsreglers ist ein Ausfall, bei dem der Druckausgang bei einem LOW-Pegel von maximal 4,5 V am Eingang für die Sicherheitsabschaltung nicht entlüftet bzw. die Sicherheitsstellung nicht erreicht wird. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 149: Parametrieren/Adressieren
Wirkrichtung) ncSL (Schubantrieb mit NCS) ncSLL (Schubantrieb mit NCS und Hebel) 2.YAGL Nenndrehwinkel der Rückmeldung 33° Grad 90° 3.YWAY Hubbereich (Einstellung optional) 5 | 10 | 15 | 20 (Kurzer Hebel 33°) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 150 Wert eingestellt werden. Siehe auch Inbetriebnehmen (Seite 113) 9.1.2 Übersicht Parameter 6 bis 53 Hinweis Die folgende Tabelle enthält die zur Bedienung des Stellungsreglers benötigten Parameter. Werkseitig eingestellte Parameterwerte sind fett abgedruckt. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 151: Übersicht Parameter 6 Bis 53
Wert für Dichtschließen unten 0.0 ... 100 37.YCUP Wert für Dichtschließen oben 0.0 ... 100 38.BIN1 Funktion des BE1 Schließer Öffner Ohne Nur Meldung Konfigurieren blockieren bloc1 Konfigurieren und Hand blockieren bloc2 SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 152 Ansprechschwelle der Störmeldung Auto / 0 ... 100 "Regelabweichung" 46. STRK Grenzwert für Wegintegral 0 ... 1.00E9 47.PRST Preset (Werkseinstellung) Nichts aktiviert Strt Start der Werkseinstellung Strt oCAY Anzeige nach 5 s Tastenbetätigung oCAY SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 153 "Öffner" bedeutet: Aktion bei geöffnetem Schalter bzw. Low-Pegel "Schließer" bedeutet: Aktion bei geschlossenem Schalter bzw. High-Pegel "Normal" bedeutet: High-Pegel, keine Störmeldung "Invers" bedeutet: Low-Pegel, keine Störmeldung "+" bedeutet: Logische ODER-Verknüpfung Preset bewirkt "NOINI"! SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 154: Übersicht Parameter A Bis P
Werkseitig eingestellte Parameterwerte sind in der folgenden Tabelle fett abgedruckt. Hinweis Anzeige Die Parameter A bis P und deren Unterparameter werden nur angezeigt, wenn die erweiterte Diagnose durch Parameter "XDIAG" mit Parameterwert "On1", "On2" oder "On3" aktiviert wurde. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 155: Übersicht Parameter A
Einheit d. STIC Haftreibung (Slipstick-Effekt) mit den folgenden Parametern: d1.LIMIT Grenzwert 0.1 ... 1.0 ... 100.0 d2.FACT1 Faktor 1 0.1 ... 2.0 ... 100.0 d3.FACT2 Faktor 2 0.1 ... 5.0 ... 100.0 SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 156: Übersicht Parameter E
°C/°F H2.LEVL1 Schwelle 1 -40 ... -25 ... 90 -40 ... 194 H3.LEVL2 Schwelle 2 -40 ... -30 ... 90 -40 ... 194 H4.LEVL3 Schwelle 3 -40 ... 90 -40 ... 194 SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 157: Übersicht Parameter J
Zustand der Positionsmittelwert-Berechnung IdLE / rEF / ###.# / Strt P3.LEVL1 Schwelle 1 0.1 ... 2.0 ... 100.0 P4.LEVL2 Schwelle 2 0.1 ... 5.0 ... 100.0 P5.LEVL3 Schwelle 3 0.1 ... 10.0 ... 100.0 SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 158: Beschreibung Der Parameter
Wenn Sie einen NCS an einem Schubantrieb einsetzen, bei dem die Stellung durch einen Hebel in eine Drehbewegung umgesetzt wird, verwenden Sie diesen Parameterwert. Hinweis Parameter "3.YWAY" wird nur bei "WAY" und "ncSLL" angezeigt. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 159: Beschreibung Der Parameter 3 Bis 5
Der im Parameter "YWAY" eingestellte Parameterwert muss mit dem mechanischen Hubbereich übereinstimmen. Stellen Sie den Mitnehmer auf den Wert des Antriebshubs ein. Wenn der Antriebshub nicht skaliert ist, dann stellen Sie ihn auf den nächstgrößeren, skalierten Wert ein. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 160: Beschreibung Der Parameter 6 Bis 53
Mit diesem Parameter stellen Sie die Sollwertrichtung ein. Die Sollwertrichtung dient dazu, den Wirksinn des Sollwerts umzukehren. Die Sollwertrichtung wird hauptsächlich bei einfach wirkenden Antrieben mit der Sicherheitsstellung "uP" verwendet. Werkseinstellung ist "riSE". Siehe auch Beschreibung der Parameters 7 und 8 (Seite 159) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 161: Beschreibung Der Parameters 7 Und 8
Ventilkennlinie Einstellung mit Parameterwert Linear Gleichprozentig 1:25 1-25 Gleichprozentig 1:33 1-33 Gleichprozentig 1:50 1-50 Invers gleichprozentig 25:1 n1-25 Invers gleichprozentig 33:1 n1-33 Invers gleichprozentig 50:1 n1-50 Frei einstellbar FrEE Werkseinstellung ist "Lin". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 162: Beschreibung Der Parameter 10 Bis 30
Die Eingabe der Sollwert-Stützpunkte ist nur bei "9.SFCT = FrEE" möglich. Sie dürfen nur eine monoton steigende Kennlinie eingeben und zwei aufeinanderfolgende Stützwerte müssen sich um mindestens 0,2 % unterscheiden. Werkseinstellung ist "0", "5" ... "95", "100". Siehe auch Beschreibung des Parameters 9 (Seite 159) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 163: Beschreibung Des Parameters 31
Die MPOS-Skalierung zeigt die mechanische Position von 0 bis 100 % zwischen den Hartanschlägen der Initialisierung. Die Position wird durch die Parameter "YA" und "YE" nicht beeinflusst. Die Parameter "YA" und "YE" werden im MPOS-Maßstab angezeigt. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 164 Beispiel: YNRM = MPOS mit YA = 10 % und YE = 80 % Bild 9-3 Beispiel: YNRM = FLOW mit YA = 10 % und YE = 80 % Werkseinstellung ist "MPOS". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 165: Beschreibung Des Parameters 35
"36.YCDO" muss immer kleiner als "37.YCUP" eingestellt werden. Die Dichtschließfunktion hat eine feste Hysterese von 1 %. "36.YCDO" und "37.YCUP" beziehen sich auf die mechanischen Anschläge. Die mechanischen Anschläge sind unabhängig von der Einstellung von "6.SDIR". Werkseinstellung ist "100". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 166: Beschreibung Der Parameter 38 Und 39
Keine Funktion Werden mit den Parametern "BIN1" und "BIN2" gleichzeitig eine der oben genannten Funktionen aktiviert wird, dann gilt: "Blockieren" hat Vorrang vor "uP" und "uP" hat Vorrang vor "doWn". Werkseinstellung ist "OFF". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 167: Beschreibung Des Parameters 40
Weg = 50 Aktiv Aktiv Weg = 55 Aktiv A1 = 52 AFCT = -MIN / -MAX A2 = 48 Weg =45 Aktiv Weg = 50 Weg = 55 Aktiv Beachten Sie, dass: SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 168: Beschreibung Der Parameter 41 Und 42
Beschreibung des Parameters 43 43. FCT - Funktion des Störmeldeausgangs Die Störmeldung als Überwachung der Regelabweichung über die Zeit kann zusätzlich noch durch folgende Ereignisse ausgelöst werden: ● Spannungsausfall ● Prozessorstörung ● Antriebsstörung SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 169: Beschreibung Des Parameters 44
"YCDO: < 0 %" und "YCUP: > 100 %". Diese Funktionalität ist vor allem bei Ventilen mit weichen Sitzen vorteilhaft. Für eine Langzeitüberwachung der Endlagenpositionen wird empfohlen, die Parameter "F. ZERO" und "G. OPEN" zu aktivieren. Werkseinstellung ist "Auto". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 170: Beschreibung Des Parameters 45
Das Wegintegral kann auch durch die erweiterte Diagnose überwacht werden. Beachten Sie dazu Kapitel "Beschreibung des Parameters 48 (Seite 169).XDIAG - Aktivierung der erweiterten Diagnose" und Kapitel "Beschreibung der Parameter L (Seite 187) .STRK - Überwachung des Wegintegrals". Werkseinstellung ist "1E9". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 171: Beschreibung Des Parameters 47
48.XDIAG - Aktivierung der erweiterten Diagnose Mit diesem Parameter aktivieren Sie die erweiterte Diagnose. Werksseitig ist die erweiterte Diagnose deaktiviert. Der Parameter "48.XDIAG" steht auf "OFF". Zur Aktivierung der erweiterten Diagnose stehen drei Betriebsarten zur Verfügung: SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 172 Bei der erweiterten Diagnose wird zusätzlich zum Fehlercode die Schwelle der Fehlermeldung durch Balken angezeigt. Die Balken werden im Display wie folgt dargestellt: Bild 9-4 Anzeige einer Schwelle-1-Fehlermeldung Bild 9-5 Anzeige einer Schwelle-2-Fehlermeldung SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 173: Beschreibung Des Parameters 49
9.2.2.20 Beschreibung des Parameters 50 50.FSTI - Überwachungszeit für das Setzen der Sicherheitsstellung Bei einem Ausfall der Kommunikation schaltet der Stellungsregler nach Ablauf des eingestellten Werts in die Sicherheitsstellung. Werkseinstellung ist "0". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 174: Beschreibung Des Parameters 51
Bei laufender Kommunikation mit einem Master der Klasse 1 lassen sich die Stationsnummer und die Gerätebetriebsart nicht verstellen. Einen erfolgreichen Verbindungsaufbau mit einem zyklischen Master erkennen Sie daran, dass der Stellungsregler auf den Sollwert des Masters reagiert. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 175: Beschreibung Der Parameter
Beispiel: Sie haben als Startposition 50 % eingestellt und eine Starttoleranz von 2 %. Dies bewirkt, dass im Betrieb nur zwischen einer aktuellen Position von 48 und 52 % ein Partial- Stroke-Test ausgelöst wird. Werkseinstellung ist "2.0". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 176 A5.INTRV - Testintervall Mit diesem Unterparameter geben Sie die Intervallzeit für den zyklischen Partial-Stroke-Test in Tagen ein. Stellen Sie hierfür das Testintervall ein in einem Bereich von 1 bis 365. Werkseinstellung ist "OFF". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 177 Referenzhubzeit wird unter "A6.PSTIN" beschrieben. Wenn Grenzwertschwelle 2 überschritten wird, dann wird die Schwelle-2-Fehlermeldung ausgegeben. In Parameter "XDIAG" wird beschrieben, wie Sie diese Fehlermeldung aktivieren und wie diese angezeigt wird. Werkseinstellung ist "3.0". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 178: Beschreibung Der Parameter B
Initialisierungsparametern Stellzeit "uP" und Stellzeit "doWn" gebildet. Falls die Zeitkonstante nicht ausreichend ist, lässt sich die Einstellung von "b1.TIM" manuell verändern. Stellen Sie hierfür eine Zeitkonstante ein in einem Bereich von "1" bis "400". Dabei bewirkt: SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 179 Produkt aus "b2.LIMIT" und "b5.FACT3". Wenn Grenzwertschwelle 3 überschritten wird, dann wird die Schwelle-3-Fehlermeldung ausgegeben. In Parameter "XDIAG" wird beschrieben, wie Sie diese Fehlermeldung aktivieren und wie diese angezeigt wird. Werkseinstellung ist "15.0". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 180: Beschreibung Der Parameter C
– Die Charakteristik der Rampe entspricht der in der Realität auftretenden Charakteristik des Sollwertes. 3. Während der Rampenfahrt gibt der Diagnoseparameter "15 ONLK" Aufschluss über die tatsächlich auftretenden Werte. Legen sie den Grenzwert des Leckageindikators entsprechend fest. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 181: Beschreibung Der Parameter D
Effekte. Ruckartige Änderungen der Ventilposition, so genannte Slipjumps, lassen den Stellungsregler auf eine zu große Haftreibung schließen. Wenn Slipjumps erkannt werden, wird die gefilterte Hubhöhe als Slipstick-Wert gespeichert. Wenn keine Slipjumps mehr vorliegen, wird der Slipstick-Wert langsam verringert. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 182 Mit diesem Unterparameter stellen Sie den Faktor zur Bildung der Grenzwertschwelle 3 ein. Stellen Sie hierfür den Faktor in einem Bereich von "0.1" bis "100.0" ein. Die Grenzwertschwelle ist das Produkt aus "d1.LIMIT" und "d4.FACT3". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 183: Beschreibung Der Parameter E
Schwelle-3-Fehlermeldung ausgegeben. In Parameter "XDIAG" wird beschrieben, wie Sie diese Fehlermeldung aktivieren und wie diese angezeigt wird. Hinweis Störmeldungsausgabe Bei der Totzonenüberwachung ist die dreistufige Störmeldungsausgabe nicht implementiert. Der Stellungsregler löst einstellungsabhängig nur Schwelle-3-Fehlermeldungen aus. Werkseinstellung ist "2.0". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 184: Beschreibung Der Parameter F
Wenn die Differenz zwischen unterem Hartanschlag und Initialisierungswert die Schwelle 1 unterschreitet, gibt der Stellungsregler eine Fehlermeldung aus. In Parameter "XDIAG" wird beschrieben, wie Sie diese Fehlermeldung aktivieren und wie diese angezeigt wird. Werkseinstellung ist "1.0". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 185: Beschreibung Der Parameter G
2. Stellen Sie den Parameter "G. OPEN" auf "On". Die Unterparameter zur Einstellung der Testparameter werden angezeigt. Der Test ist aktiviert. 3. Stellen Sie in den Unterparametern die entsprechenden Parameterwerte ein. Welche Einstellmöglichkeiten es in den Unterparametern gibt, wird nachfolgend beschrieben. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 186 Wenn die Differenz zwischen oberem Hartanschlag und Initialisierungswert die Schwelle 3 überschreitet, gibt der Stellungsregler eine Fehlermeldung aus. In Parameter "XDIAG" wird beschrieben, wie Sie diese Fehlermeldung aktivieren und wie diese angezeigt wird. Werkseinstellung ist "4.0". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 187: Beschreibung Der Parameter H
Wenn die aktuelle Temperatur im Gehäuseinnern die Schwelle 2 unterschreitet, gibt der Stellungsregler eine Fehlermeldung aus. In Parameter "XDIAG" wird beschrieben, wie Sie diese Fehlermeldung aktivieren und wie diese angezeigt wird. Werkseinstellung ist "-30.0C". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 188: Beschreibung Der Parameter J
Wenn die aktuelle Temperatur im Gehäuseinnern die Schwelle 1 überschreitet, gibt der Stellungsregler eine Fehlermeldung aus. In Parameter "XDIAG" wird beschrieben, wie Sie diese Fehlermeldung aktivieren und wie diese angezeigt wird. Werkseinstellung ist "75.0C". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 189: Beschreibung Der Parameter L
Dabei entspricht ein 100-%-Hub der kompletten einmaligen Wegstrecke, z. B. von AUF→ZU oder ZU→AUF. Der aktuelle Wert wird im Diagnoseparameter "1 STRKS" angezeigt. Wenn der aktuelle Wert eine Grenzwertschwelle überschreitet, gibt der Stellungsregler eine Fehlermeldung aus. Werkseinstellung ist "OFF". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 190 Wenn Grenzwertschwelle 3 überschritten wird, dann wird die Schwelle-3-Fehlermeldung ausgegeben. In Parameter "XDIAG" wird beschrieben, wie Sie diese Fehlermeldung aktivieren und wie diese angezeigt wird. Werkseinstellung ist "5.0". Siehe auch Anzeigen von Diagnosewerten (Seite 244) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 191: Beschreibung Der Parameter O
Grenzwertschwelle ist das Produkt aus "O1.LIMIT" und "O3.FACT2". Wenn Grenzwertschwelle 2 überschritten wird, dann wird die Schwelle-2-Fehlermeldung ausgegeben. In Parameter "XDIAG" wird beschrieben, wie Sie diese Fehlermeldung aktivieren und wie diese angezeigt wird. Werkseinstellung ist "2.0". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 192: Beschreibung Der Parameter P
● 60 Tage ● 2,5 Jahre Nach dem Start der Referenzmittelwert-Berechnung und dem Ablauf des Zeitintervalls wird ein Positionsmittelwert über die Intervallzeit gebildet und mit dem Referenzmittelwert verglichen. Danach wird der Test neu gestartet. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 193 P5.LEVL3 - Schwelle 3 Mit diesem Unterparameter stellen Sie die Schwelle 3 für die maximale Abweichung des aktuellen Positionsmittelwerts vom Referenzmittelwert ein. Stellen Sie hierfür die Schwelle ein in einem Bereich von "0.1" bis "100.0". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 194 Wenn die Differenz zwischen Positionsmittelwert und Referenzmittelwert die Schwelle 3 überschreitet, gibt der Stellungsregler eine Fehlermeldung aus. In Parameter "XDIAG" wird beschrieben, wie Sie diese Fehlermeldung aktivieren und wie diese angezeigt wird. Werkseinstellung ist "10.0". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 195 Parametrieren/Adressieren 9.2 Beschreibung der Parameter SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 197: Funktionen/Bedienen Über Profibus Pa
SIMATIC PDM ermöglicht den Zugriff auf Prozesswerte, Alarme, Zustands- und Diagnoseinformationen des Geräts. Mit SIMATIC PDM können Sie Feldgerätedaten: ● Anzeigen ● Einstellen ● Ändern ● Vergleichen ● Auf Plausibilität prüfen ● Verwalten und simulieren SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 198: Menü "Gerät
Mit diesem Untermenü lesen Sie die Parameter aus dem Stellungsregler aus. Die Parameter werden anschließend SIMATIC PDM dargestellt. Die Funktion kann auch über das folgende Icon aufgerufen werden. Bild 10-2 Laden in PG/PC SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 199: Diagnosestatus Aktualisieren
● Außer Betrieb (OS) Beachten Sie, dass sich die Zielmodi auf die Betriebsarten der Funktionsblöcke des PROFIBUS PA-Blockmodells beziehen und nicht mit den Betriebsarten "Automatik" und "Handbetrieb" des Stellungsreglers verwechselt werden dürfen. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 200: Automatikbetrieb
Der Stellungsregler regelt nun auf den gewünschten Ausgangswert und meldet diesen manuellen Mode durch "MM" im Display. Beachten Sie, dass im manuellen Mode der eingegebene Ausgangswert ohne Skalierung direkt in den Ausgangsblock des Stellungsreglers geschrieben wird. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 201 Nach dem Zurückschalten in den Automatikbetrieb wird der Modus "Außer Betrieb (O/S)" beibehalten. Nach einem Spannungsausfall bleibt der Antrieb weiterhin entlüftet. Hinweis Damit die Sollwerte des zyklischen Masters wieder wirken können, müssen Sie den Zielmodus auf "Automatisch" stellen. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 202: Simulation
Sie können dann in Simulation Gerätediagnose 1 die gewünschten Diagnoseereignisse auswählen und erhalten über Gerätediagnose 1 und Meldetext die Rückmeldung, dass das entsprechende Ereignis im Gerät ausgelöst wurde. Änderungen werden erst wirksam, wenn der Übertragen-Knopf gedrückt wird. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 203: Partial Stroke Test (Pst)
Istwerts abgetastet und mit maximal 1000 Datenpunkten im RAM des Stellungsreglers gespeichert. Mit diesem Menübefehl lesen Sie die gespeicherten Daten in PDM ein. Das Ende des Einlesevorgangs wird in der PDM-Statusleiste angezeigt. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 204: Zustandsüberwachung
In diesem Menü können Sie sich die Initialisierungsparameter anzeigen lassen, aber auch gezielt ändern. Lassen Sie die Initialisierungsparameter ausschließlich von Spezialisten ändern. Ebenso benötigen Sie diese Funktion, wenn Sie die Elektronik tauschen müssen, aber im Moment keine Initialisierung vornehmen können. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 205: Initialisierung
Stellungsregler mit der Betriebsart weiter, aus der die Initialisierung gestartet wurde. Tritt eine Störmeldung auf, ist eine Korrektur vor Ort notwendig. 10.2.2.13 PDM-Parameter zurücksetzen Anwendung Mit diesem Menübefehl öffnen Sie einen Dialog, um alle PDM-Parameter auf ihre Werkseinstellung (Defaultwerte) zurückzusetzen. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 206: Rücksetzen Des Feldgerätes
Gerätezustand und ungefilterter Gerätediagnose 1 in PDM rücksetzen. Da es sich um ein Online-Menü handelt, werden die in PDM rückgesetzten Meldungen u. U. im nächsten Zyklus wieder gesetzt, weil die zugehörigen Ereignisse im Gerät noch vorliegen. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 207: Schreibverriegelung
Register "Messwert" In diesem Register finden Sie: ● Balkenanzeigen von Istwert und Sollwert. ● Weitere Informationen zur Qualität der Werte. ● Informationen zur Ventilstellung. ● Informationen zur Sollwertabweichung. ● Informationen zum Aktorzustand. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 208: Diagramm
Im Register "Allgemein" erhalten Sie Informationen zur eindeutigen Identifikation des Geräts, z. B. TAG oder Geräte-Serienummer. Register "Profil" Im Register "Profil" befinden sich die profilrelevaten Informationen, z. B. Profil-Revision oder die Revisionsnummern der Blöcke. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 209: Wartungsinformationen
Verfügbare Register Die Wartungsinformationen werden in folgenden sechs Registern aufbereitet: ● Register "Wartungsinformationen aktuell" ● Register "Wartungsinformationen (letzte Wartung)" ● Register "Wartungszähler" ● Register "Einsatztemperatur" ● Register "Betriebszeiten" ● Register "Statische Revisionsnummern" SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 210: Trenddiagramme
Block eine Parameteränderung vorgenommen wird. 10.2.3.5 Trenddiagramme Varianten Mit diesem Menübefehl erhalten Sie Zugriff auf folgende Trenddiagramme: ● Istwert ● Regelabweichung ● Leckage ● Haftreibung ● Unterer Anschlag ● Oberer Anschlag SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 211: Histogramme
Hiermit können Sie die Statusleiste am unteren Rand von SIMATIC PDM aus- bzw. einblenden. Beachten Sie, dass in der Statusleiste u. U. wichtige Informationen angezeigt werden, wie z. B. das Ende des Daten-Upload für das PST-Trace-Diagramm. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 212: Aktualisieren
Während des Projektierens wird festgelegt, welche Nutzdaten im zyklischen Betrieb übertragen werden. Damit ist eine Optimierung der zu übertragenden Datenmenge möglich. In den Siemens-Leitsystemen sind die GSD-Dateien aller üblichen Geräte bereits hinterlegt. Die GSD-Dateien können nachträglich importiert werden. Sie finden die GSD-Dateien im Internet unter: www.siemens.de/sipartps2...
Seite 213 ⑩ PROFIBUS PA MPI-Kabel (wird für die Inbetriebnahme und Beobachtung benötigt) ⑤ Verzweiger ⑥ Busabschluss Nachfolgend ein kleines STEP 7-Programm, das den zyklischen Datenverkehr mit dem Stellungsregler mit PROFIBUS PA (Stellungsregler) herstellt. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 214 Nur ältere SIMATIC-CPUs benötigen zum konsistenten Lesen und Schreiben die Bausteine SFC14 und SFC16. Legende zum Beispielprogramm Byte Funktion Zusammensetzung Anzahl Bytes Byte 15 Eingangsdaten READBACK RCAS_OUT CHECKBACK POS_D Byte 10 Ausgangsdaten RCAS_IN SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 215: Nutzdaten Über Profibus
Der Aktorzustand wird bitcodiert in 3 Byte angezeigt: Bedeutung bei "1" Bemerkungen Gerät in fehlersicherer Lage (Fail Safe Position) Position wird durch Parameter "49.FSTY" bestimmt. Anforderung für vor Ort Bedienung Meldet, dass eine Taste betätigt wird. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 216: Fernkaskade Eingang
Stellungsregler die Sollwerte nicht nur in Prozent der Ventilstellung sondern auch in physikalischen Größen wie z. B. in Kubikmeter pro Tag oder Liter pro Minute vorgeben. Auch die Istwerte werden dieser Skalierung angepasst. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 217: Mögliche Kombinationen Der Nutzdaten
Ausgang (Mastersicht) Anfangsadresse SP - Fließkommazahl SP - Status RCAS_OUT, RCAS_IN Fernkaskade Ausgang, Fernkaskade Eingang: Eingang (Mastersicht) Anfangsadresse RCAS_OUT - Fließkommazahl RCAS_OUT - Status Ausgang (Mastersicht) Anfangsadresse RCAS_IN - Fließkommazahl RCAS_IN - Status SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 218 READBACK - Status POS_D POS_D - Status Ausgang (Mastersicht) Anfangsadresse SP - Fließkommazahl SP - Status Checkback, SP Aktorzustand, Sollwert: Eingang (Mastersicht) Anfangsadresse CHECKBACK Ausgang (Mastersicht) Anfangsadresse SP - Fließkommazahl SP - Status SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 219 POS_D - Status CHECKBACK Ausgang (Mastersicht) Anfangsadresse SP - Fließkommazahl SP - Status RCAS_OUT, CHECKBACK, RCAS_IN Fernkaskade Ausgang, Aktorzustand, Fernkaskade Eingang: Eingang (Mastersicht) Anfangsadresse READBACK - Fließkommazahl READBACK - Status POS_D POS_D - Status SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 220 READBACK - Fließkommazahl READBACK - Status RCAS_OUT - Fließkommazahl RCAS_OUT - Status POS_D POS_D - Status CHECKBACK Ausgang (Mastersicht) Anfangsadresse SP - Fließkommazahl SP - Status RCAS_IN - Fließkommazahl RCAS_IN - Status SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 221: Diagnose
Ident_Number Header Status_Type Statuscodierung nach DP/V1 Slot_Number Specifier Diagnosis (0) Diagnosis Objekt des Physical Blocks Diagnosis (1) Diagnosis (2) Diagnosis (3) Specifier Folgende Specifier sind vorhanden: 1: Kommendes Ereignis 2: Gehendes Ereignis SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 222: Einstellbarer Status (Condensed Status)
DIAGNOSIS Diagnosemeldungen generiert. Gleichzeitig werden die Stati der drei Prozessvariablen (FEEDBACK_VALUE, READBACK und POS_D), die der Stellungsregler SIPART PS2 PA an den Master sendet, beeinflusst. Im Gerät besteht nun einerseits die Möglichkeit, Diagnosemeldungen und vorgegebene Statusmeldungen zu verwenden, die mit den auslösenden Diagnoseereignissen fest verdrahtet sind.
Seite 223 Funktionen/Bedienen über PROFIBUS PA 10.3 Zyklische Datenübertragung Bild 10-6 Aktivierung des Condensed Status bei der Geräteparametrierung am Beispiel HW-Konfig mit SIMATIC S7 SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 224: Diagnosemeldungen Bei Deaktiviertem Condensed Status
Bereichs ist. Schwellen überschritten. DIA_MEM_CHKSUM Während des Betriebs werden Tauschen Sie die Elektronik. Speicherfehler ständig die Speicher auf Prüfsummenfehler und Schreib- /Lesefehler geprüft. Im Fehlerfall wird diese Meldung erzeugt. Nicht verwendet SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 225 Gerät die Verletzung der Identnummer eingestellten Identnummer und zeigt eine Ausfallvorwarnung konsistent sind. an. Im Falle eines Wiederanlaufs nimmt das Gerät ohne Änderung der Anlagenkonfiguration nicht mehr am zyklischen Nutzdatenverkehr teil. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 226: Diagnosemeldungen Bei Aktiviertem Condensed Status
Diagnosemeldungen vorgenommen, die mit der gleichen Bedeutung auch bei den Statusmeldungen fortgeführt wird: Wartung: MAINTENANCE REQUIRED MAINTENANCE REQUIRED, MAINTENANCE DEMANDED MAINTENANCE REQUIRED, MAINTENANCE DEMANDED, MAINTENANCE ALARM Prozessabhängig: PROCESS RELATED Funktionskontrolle: FUNCTION CHECK SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 227 Änderung in den DIAGNOSIS_EXTENSION und Konfigurationsdate DIAGNOSIS_EXTENSION_2 n (Wechsel der geprüft werden, welches GSD) vor, so dass Diagnoseereignis die Meldung diese mit der im ausgelöst hat. Gerät eingestellten Identnummer konsistent sind. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 228: Definition Des Status
Eingangs- bzw. Ausgangswerts getroffen. Mit den Qualitätsstufen "Schlecht", "Unsicher", "Gut" und "Gut (Kaskade)" gehen weitere Informationen einher. Es handelt sich hierbei um den Substatus und die Grenzwertbits. Das Statusbyte ist folgendermaßen aufgebaut: Aufbau Statusbyte Qualität Substatus Grenzwertbits SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 229: Substatus Für Deaktivierten Condensed Status
GOOD (Cascade), initialisation request Gut (Kaskade), Initialisierung angefordert GOOD (Cascade), not invited Gut (Kaskade), Nicht eingeladen GOOD (Cascade), local override Gut (Kaskade), Vor-Ort-Bedienung GOOD (Cascade), initiate fail safe Gut (Kaskade), Sicherheitsstellung anfahren SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 230: Substatus Für Aktivierten Condensed Status
UNCERTAIN, process related, no Unsicher, Prozess-Störung, kein maintenance Wartungsbedarf GOOD, ok Gut, Ok GOOD, maintenance required Gut, Instandhaltungsbedarf M1, M12, GOOD, maintenance demanded Gut, Instandhaltungsanforderung M12, M GOOD, function check Gut, Funktion überprüfen / Handbetrieb SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 231: Liste Der Diagnoseereignisse Mit Status- Und Diagnosemeldungen Für Deaktivierten Condensed Status
Status Gerät im Simulationsbetrieb Abhängig vom simulierten Keines (FEEDBACK wird simuliert) Status Gerät im TRACE-Betrieb Keines Diagnosesimulation Abhängig vom simulierten Abhängig vom simulierten (Diagnoseereignisse werden Diagnoseereignis Diagnoseereignis simuliert) 33 ... 48 Reserviert SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 232 Gut, Wartung erforderlich DIA_MAINTENANCE (100%-Hübe) überschritten Grenzwert 1 für Gut, Wartung erforderlich DIA_MAINTENANCE Richtungsänderungen überschritten Grenzwert 2 für Gut, Wartung erforderlich DIA_MAINTENANCE Richtungsänderungen überschritten Grenzwert 3 für Gut, Wartung erforderlich DIA_MAINTENANCE Richtungsänderungen überschritten SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 233: Liste Der Diagnoseereignisse Mit Status- Und Diagnosemeldungen Für Aktivierten Condensed Status
Zuordnung möglich ist, wird dabei von den Gruppen in der Auswahlspalte vorgegeben. Dabei wird der Grundsatz verfolgt, dass bei den dreistufigen Diagnoseereignissen der MAINTENANCE-Gruppe die höherwertigen Diagnoseereignisse in ihrer Auswirkung heruntergestuft werden können, aber die niedrigwertigen Diagnoseereignisse nicht hochgestuft werden können. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 234 Gerät im TRACE- DIA_FUNCTION_CHECK keine, Betrieb festverdrahtet Diagnosesimulation Abhängig vom Abhängig vom simulierten (Diagnoseereignisse simulierten Diagnoseereignis werden simuliert) Diagnoseereignis 33 ... Reserviert Auswirkung des Events einstellbar über den Parameter DIAG_EVENT_SWITCH bzw. DIAG_EVENT_SWITCH_2 (hier Defaulteinstellungen) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 235 Gut, DIA_MAINTENANCE oben (Grenzwert 1) Instandhaltungsbedarf Anschlagsüberwachung Gut, DIA_MAINTENANCE_DEMAND oben (Grenzwert 2) Instandhaltungsanforde rung Anschlagsüberwachung Unsicher, DIA_MAINTENANCE_ALARM oben (Grenzwert 3) Instandhaltungsanforde rung Grenzwert 1 für Gut, DIA_MAINTENANCE Wegintegral (100%- Instandhaltungsbedarf Hübe) überschritten SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 236 Störung, kein überschritten Wartungsbedarf (Grenzwert 1) Zulässige Unsicher, Prozess- DIA_INV_PRO_COND M12, P Gerätetemperatur Störung, kein überschritten Wartungsbedarf (Grenzwert 2) Zulässige Unsicher, Prozess- DIA_INV_PRO_COND M, P Gerätetemperatur Störung, kein überschritten Wartungsbedarf (Grenzwert 3) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 237 M, P Gerätetemperatur Störung, kein unterschritten Wartungsbedarf (Grenzwert 3) Grenzwert für Unsicher, DIA_MAINTENANCE_ALARM Totzonenüberwachung Instandhaltungsanforde überschritten rung 88 ... Reserviert Auswirkung des Events einstellbar über den Parameter DIAG_EVENT_SWITCH bzw. DIAG_EVENT_SWITCH_2 (hier Defaulteinstellungen) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 238 Funktionen/Bedienen über PROFIBUS PA 10.3 Zyklische Datenübertragung SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 239: Alarm-, Fehler- Und Systemmeldungen
90 Grad schalten wirksamer Hebelarm sind nicht an den Wirksame Hebellänge bei • Stellweg angepasst Schubantrieben an Messbereich anpassen NOINI Stellungsregler ist nicht initialisiert Initialisierung starten • Siehe auch Display (Seite 103) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 240: Systemmeldungen Während Der Initialisierung
Alarm-, Fehler- und Systemmeldungen 11.1 Darstellung von Systemmeldungen in der Display 11.1.2 Systemmeldungen während der Initialisierung Anmerkungen zu den Tabellen: Steht für veränderliche Zahlenwerte Fehlersymbol (Schrägstrich): die Texte links und rechts des Schrägstrichs blinken abwechselnd SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 241: Meldungen Während Der Initialisierung
Betriebsartentaste abbrechen, in den P- Handbetrieb wechseln und den Stellweg und die Stellungserfassung korrigieren Nur bei manueller Initialisierung zulässiger Mit Betriebsartentaste quittieren, restliche • Messbereich der Endpositionen wurde Schritte ("RUN1" bis "FINSH") laufen erreicht automatisch ab SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 242 Antrieb steht (Initialisierung wurde während Stellzeit kann durch Verstellen der • der Stellgeschwindigkeitsanzeige mit "-" Drossel(n) verändert werden Taste unterbrochen) mit "-" Taste Ermittlung der • Stellgeschwindigkeit wiederholen weiter mit "+" Taste • SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 243: Systemmeldungen Beim Verlassen Der Betriebsart Konfigurieren
• der freien Kennlinie am Sollwert- Stützpunkt n 11.1.4 Systemmeldungen während des Betriebs Anmerkungen zu den Tabellen: steht für veränderliche Zahlenwerte Fehlersymbol (Schrägstrich): die Texte links und rechts des Schrägstrichs blinken abwechselnd SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 244 MM nn Stellungsregler ist im Zielmodus mit • "manual mode" Klasse 2 Master auf "Automatisch" stellen Status "0x80" • (Gut) senden MAnn Handbetrieb Mit Betriebs- • (nn = Sollwert) artentaste in Automatikbetrieb wechseln SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 245 Binäreingang gestoppt EX UP Antrieb wird über Binäreingang zum oberen Anschlag gefahren EXDWN Antrieb wird über Binäreingang zum unteren Anschlag gefahren EXTPSt Partial-Stroke-Test wurde z. B. über Binäreingang aktiviert inPSt Zyklischer Partial-Stroke-Test SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 246: Diagnose
Bestimmte Werte lassen sich auf null setzen, indem Sie mindestens 5 Sekunden lang die Taste drücken. Siehe auch Systemmeldungen vor der Initialisierung (Seite 237) Beschreibung der Parameter 10 bis 30 (Seite 160) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 247: Übersicht Über Die Diagnosewerte
0.1 ... 100.0 SSDN Langsamgangzone zu 0.1 ... 100.0 TEMP Aktuelle Temperatur -50 ... 100 ° C -58 ... 212 ° F TMIN Minimaltemperatur ("Schleppzeiger") -50 ... 100 ° C -58 ... 212 °F SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 248 0 ... 4.29E9 Stunden WT70 Anzahl Betriebsstunden in Stellbereich WT70 0 ... 4.29E9 Stunden WT90 Anzahl Betriebsstunden in Stellbereich WT90 0 ... 4.29E9 Stunden WT95 Anzahl Betriebsstunden in Stellbereich WT95 0 ... 4.29E9 Stunden SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 249: Bedeutung Der Diagnosewerte
Hebelarms mit dem Parameter "YWAY". 8 TUP - Stellzeit auf und 9 TDOWN - Stellzeit zu Diese Werte zeigen die Stellzeiten an, die während der Initialisierung ermittelt wurden. Die Einheit ist Sekunden. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 250 Die Armatur befindet sich außerhalb des Toleranzbereichs für den Start des Partial- Stroke-Tests. Es wird kein manueller Partial-Stroke-Test gestartet. ● Strt - Start Nach fünf Sekunden Drücken wird ein manueller Partial-Stroke-Test gestartet. ● StoP - Stop Der gerade ausgeführte Partial-Stroke-Test wird unterbrochen. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 251 Anzeige der aktuellen Verschiebung des unteren Hartanschlags gegenüber seinem Initialisierungswert. Voraussetzung der Ermittlung ist die Aktivierung der "Dichtschließfunktion unten". Aktivieren über Parameter "YCLS" im Konfigurationsmenü. Falls die zu Grunde liegende Funktion im Konfigurationsmenü deaktiviert ist, wird "OFF" angezeigt. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 252 Während der Initialisierung werden die kleinsten Pulslängen ermittelt, mit denen eine Bewegung des Antriebs erreicht werden kann. Sie werden getrennt für die "Auf"-Richtung und die "Zu"-Richtung ermittelt und hier angezeigt. Dieser Parameter ist für Spezialanwendungen einstellbar. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 253 ≥ 15 ≥ 30 ≥ 45 ≥ 60 ≥ 75 ≥ -30 < -15 < 0 < 15 < 30 < 45 < 60 < 75 Betriebsstunden im Temperaturbereich T1 bis T2 SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 254 Betriebsstundenzähler, welcher dem entsprechenden Stellbereich zugeordnet ist. Dies lässt Rückschlüsse auf die vergangenen Betriebsbedingungen zu und dient insbesondere zur Beurteilung der Regeleigenschaften des Regelkreises bzw. der gesamten Armatur. Der Stellbereich ist wie folgt eingeteilt: SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 255: Online-Diagnose
Dieses Kapitel enthält insbesondere Informationen über folgende Sachverhalte: ● Mögliche Ursachen der Störmeldung. ● Ereignisse, die den Störmeldeausgang bzw. die Alarmausgänge aktivieren. ● Einstellung der zur Ereignisüberwachung benötigten Parameter. ● Aufheben der Störmeldung SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 256: Übersicht Über Die Fehlercodes
... die Abweichung des Verschleiß des Ventilsitzes, Hartanschlag **.YCLS = do Anschlags verschwindet oder Ablagerung oder überschritten oder up do das Gerät neu initialisiert Fremdkörper im Ventilsitz, wurde. mechanische Dejustage, Rutschkupplung verstellt. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 257 Schwellen zum Referenzwert Positionsmittelwert berechnet liegt, oder die Funktion wurde. deaktiviert wird. Zusätzliche Informationen zum Parameter finden Sie in den entsprechenden Parameterbeschreibungen Siehe auch Beschreibung der Parameter (Seite 156) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 258: Parameter Xdiag
Binäreingang 1, wird eine Störmeldung erzeugt. Dies kann z. B. ein Schalter zur Stopfbuchsenüberwachung, ein Temperaturschalter oder Grenzwertschalter (z. B. für Druck) sein. Binäreingang 2 (auf der Option Alarmmodul) kann in gleicher Weise konfiguriert werden. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 259 Totzone im Betrieb unverhältnismäßig vergrößert, deutet dies auf einen Fehler in der Anlage hin (z. B. stark erhöhte Stopfbuchsenreibung, Spiel in der Stellungserfassung, Leckage). Daher kann für diesen Wert ein Grenzwert angegeben werden ("E1.LEVL3", Schwelle für Totzonenüberwachung), bei dessen Überschreitung der Störmeldeausgang aktiviert wird. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 260 Diese Störmeldung tritt auf, wenn die oberen Grenztemperaturschwellen überschritten werden. 15 Überwachung des Positionsmittelwerts Wenn nach Ablauf eines Vergleichsintervalls ein Positionsmittelwert berechnet wird, der um mehr als die eingestellten Schwellen vom Referenzwert abweicht, spricht diese Störmeldung SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 261: Störungsbeseitigung
Stoß- oder Schockbeanspruchung (z. B. Dampfschläge oder losbrechende Klappen) • Feuchte (nasse) Druckluft • schmutzige (mit Feststoffpartikel verunreinigte) Druckluft • Wann tritt der Fehler auf? Ständig (reproduzierbar) • Sporadisch (nicht reproduzierbar) • Meist nach einer gewissen Betriebsdauer • SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 262: Abhilfemaßnahmen Tabelle 1
Piezoventil schaltet nicht (Es ist Schraube zwischen Abdeckhaube • • • auch kein leises Klicken hörbar, und Ventilblock nicht fest Verklemmung beseitigen. wenn im Handbetrieb auf Taste "+" angezogen oder Haube verklemmt. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 263: Siehe Auch
Handbetrieb schaltet ein Piezoventil "RUN 3" (Initialisierung) starten!!! Bei intaktem Antrieb und dichter • ständig. Zuleitung: Reparatur oder Neugerät Schmutz im Ventilblock, siehe oben • Siehe oben • Fehlertabelle 3 Siehe auch Reparatur/Hochrüsten (Seite 268) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 264: Abhilfemaßnahmen Tabelle 4
Stellungsregler "fährt" Armatur nicht Versorgungsdruck zu gering. Bürde Versorgungsdruck erhöhen • • • bis zum Anschlag (bei 20 mA). des speisenden Reglers oder Bürdenwandler zwischenschalten Systemausgangs ist zu niedrig. 3/4-Leiterbetrieb wählen. • Fehlertabelle 4 SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 265: Abhilfemaßnahmen Tabelle 5
• Können sich Schrauben der • Zur Vorbeugung: Stellungsregler • elektrischen Anschlussklemmen auf Schwingmetalle montieren. lösen. Können elektrische • Anschlussklemmen und/oder elektronische Bauelemente losgerüttelt werden. Fehlertabelle 5 Siehe auch Reparatur/Hochrüsten (Seite 268) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 266 Alarm-, Fehler- und Systemmeldungen 11.4 Störungsbeseitigung SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 267: Instandhalten Und Warten
Instandhalten und Warten 12.1 Grundlegende Sicherheitshinweise WARNUNG Unzulässige Reparatur des Geräts • Reparaturarbeiten dürfen nur durch von Siemens autorisiertes Personal durchgeführt werden. WARNUNG Unzulässiges Zubehör und unzulässige Ersatzteile Explosionsgefahr in explosionsgefährdeten Bereichen oder Geräteschaden. • Verwenden Sie ausschließlich Originalzubehör bzw. Originalersatzteile.
Seite 268: Reinigen Der Siebe
Wenn in der pneumatischen Hilfsenergie Schmutzpartikel enthalten sind, so setzen sich die Siebe zu und die Funktion des Stellungsreglers ist beeinträchtigt. Reinigen Sie die Siebe dann wie in den beiden folgenden Kapiteln beschrieben. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 269: Stellungsregler Im Makrolongehäuse
2. Die O–Ringe auf die Siebe legen. 3. Die pneumatische Anschlussleiste auf den beiden Zapfen bündig ausrichten. 4. Die drei selbstschneidenden Schrauben anschrauben. 5. Deckel aufsetzen und festschrauben. 6. Rohrleitungen wieder anschließen und pneumatische Hilfsenergie zuführen. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 270: Stellungsregler Im Edelstahl-, Aluminium- Und Im Druckfest Gekapselten Aluminiumgehäuse
Senden Sie defekte Geräte mit Angabe der Störung und Ursache der Störung an die Reparaturabteilung ein. Bei Bestellung von Ersatzgeräten geben Sie die Seriennummer des Originalgeräts an. Die Seriennummer finden Sie auf dem Typschild. Siehe auch Aufbau Typschilder (Seite 23) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 271: Rücksendeverfahren
Zurückgesendete Geräte/Ersatzteile, denen keine Dekontaminations-Erklärung beigefügt ist, werden vor einer weiteren Bearbeitung auf Ihre Kosten fachgerecht gereinigt. Die Formulare finden Sie im Internet und auch auf der CD, die mit dem Gerät ausgeliefert wird. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 272 Instandhalten und Warten 12.4 Rücksendeverfahren SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 273: Technische Daten
Bei ≤ -10 °C (≤ 14 °F) eingeschränkte Anzeigewiederholrate des Displays. Bei Verwendung mit I -Modul nur T4 zulässig. -20 ... +80 °C (-4 ... +176 °F) für 6DR55..-0G..., 6DR56..-0G..., 6DR55..-0D... und 6DR56..-0D... SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 274: 13.2 Pneumatische Daten
16 ... 90°) 30 ... 100° Drehwinkelbereich (Schwenkantrieb) • Anbauart Über Anbausatz 6DR4004-8V und evtl. An Schubantrieb • zusätzlichem Hebelarm 6DR4004-8L an Antriebe nach IEC 60534-6-1 (NAMUR) mit Rippe, Säulen oder ebener Fläche. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 275 Einschraubmoment für Kabelverschraubung aus Metall//Edelstahl in 6 Nm (4.4 ft lb) Makrolongehäuse Einschraubmoment für Metall-/Edelstahlverschraubungen in Alu- 6 Nm (4.4 ft lb) /Edelstahlgehäuse Einschraubmoment für NPT-Adapter aus Metall/Edelstahl in 8 Nm (5.9 ft lb) Makrolongehäuse SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 276: Regler
• ≤ 0,2 % Übertragungsfehler • ≤ 0,1 %/10 K (≤ 0.1 %/18 °F) Temperatureinflusseffekt • Zykluszeit 20 ms 20 mA/HART-Gerät • 60 ms PA-Gerät • 60 ms (min. Loop-time) FF-Gerät • SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 277: Zertifikate, Zulassungen, Explosionsschutz Für Alle Geräteausführungen
FOUNDATION Fieldbus T6: -20 ... +50 °C (-4 ... +122 °F) Bei ≤ -10 °C (+14 °F) eingeschränkte Anzeigewiederholrate des Displays. Für Grundgeräte mit Ex-Schutz gilt: Bei Verwendung mit ly-Modul nur T4 zulässig. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 278: 13.6 Elektrische Daten
≤ DC 30 V Speisequelle mit folgenden = 1 W ≤ 100 mA Höchstwerten "ic": = DC 30 V = 100 mA Vernachlässigbar Vernachlässigbar Wirksame innere Kapazität • klein klein und Induktivität SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 279 2,5 AWG28-12 Schraubklemmen • M20x1,5 oder Ex d-zertifiziert M20x1,5 oder M20x1,5 oder Kabeldurchführung • ½-14 NPT M20x1,5; ½-14 NPT ½-14 NPT ½-14 NPT oder M25x1,5 Anschlüsse, pneumatisch Innengewinde G¼ oder ¼-18 NPT SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 280: Technische Daten Bei Erdgas Als Antriebsmedium
1) Abhängig vom Stelldruck und Volumen des Antriebs sowie der Häufigkeit der Ansteuerung. Der maximale Durchfluss beträgt 470 Nl/min bei einem Differenzdruck von 7 bar. Siehe auch Sicherheitshinweise für Betrieb mit Erdgas (Seite 115) Pneumatischer Anschluss am Grundgerät (Seite 96) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 281: Optionsmodule
Signalzustand 0 Potenzialfreier Kontakt, offen Signalzustand 1 Potenzialfreier Kontakt, geschlossen Kontaktbelastung 3 V, 5 μA Galvanisch vom Grundgerät • getrennt Signalzustand 0 ≤ 4,5 V oder offen Signalzustand 1 ≥ 13 V SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 282: Iy-Modul
= 100 mA "nA"/"t": ≤ DC 30 V ≤ 100 mA ≤ 1 W Wirksame innere Kapazität = 11 nF = 11 nF Wirksame innere Induktivität = vernachlässigbar klein L = vernachlässigbar klein SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 283: Sia-Modul
> 2,1 mA Signalzustand High • (nicht angesprochen) R = 10 kΩ < 1,2 mA < 1,2 mA Signalzustand Low • (angesprochen) ≤ DC 35 V Hilfsenergie U • I ≤ 20 mA SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 284: Grenzwert-Kontaktmodul
= 1 kΩ). R = 1,1 kΩ > 2,1 mA > 2,1 mA Signalzustand High • (nicht angesprochen) R = 10 kΩ < 1,2 mA < 1,2 mA Signalzustand Low • (angesprochen) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 285: Emv-Filtermodul
= 75 mA = 33 mW = 120 mW = 1 μF = 1 μF = 1 mH = 1 mH Galvanische Trennung Galvanisch mit dem Grundgerät verbunden Prüfspannung DC 840 V, 1 s SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 286: Ncs-Sensor
= 180 nF Wirksame innere Induktivität = 922 μH = 922 μH Zertifikate und Zulassungen CE-Konformität Die zutreffenden Richtlinien und angewandten Normen mit deren Ausgabeständen finden Sie in der EG-Konformitätserklärung im Internet. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 287: Externes Stellungs-Erfassungssystem
Stellungsreglerachse 16 ... 90°) 30 ... 100° Drehwinkelbereich (Schwenkantrieb) • Anbauart Über Anbausatz 6DR4004-8V und evtl. zusätzlichem An Schubantrieb • Hebelarm 6DR4004-8L an Antriebe nach IEC 60534-6-1 (NAMUR) mit Rippe, Säulen oder ebener Fläche. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 288: Zertifikate, Zulassungen, Explosionsschutz Für Alle Geräteausführungen
Nicht funkend "nA" Zone 2: II 3 G Ex nA IIC T6/T4 Gc Zul. Umgebungstemperatur T4: -40 ... +90 °C (-40 ... +194 °F) T6: -40 ... +60 °C (-40 ... +140 °F) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 289: Maßbilder
M20 x 1,5 oder NPT-Adapter Maße Edelstahlausführung (siehe hochgestellte Fußnoten in der Grafik) 99 mm (3.89 inch) 74 mm (2.91 inch) 98 mm (3.86 inch) Bild 14-1 Ausführung Makrolongehäuse, Maße in mm (inch) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 290: Anschlussleiste Für Stellungsregler Mit Makrolongehäuse
Maßbilder 14.2 Anschlussleiste für Stellungsregler mit Makrolongehäuse 14.2 Anschlussleiste für Stellungsregler mit Makrolongehäuse ① Gewindetiefe Bild 14-2 Anschlussleiste für Stellungsregler mit Makrolongehäuse, Maße in mm (inch) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 291: Stellungsregler Mit Aluminiumgehäuse 6Dr5
Maß bei elektrischem Anschluss ½-14 NPT wegen Adapter: 203 mm (8 inch) ② Alle Luftanschlüsse G¼ oder ¼ NPT ③ M20 x 1,5 oder NPT-Adapter Bild 14-3 Ausführung Aluminiumgehäuse, Maße in mm (inch) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 292: Stellungsregler Mit Druckfestem Gehäuse 6Dr5
14.4 Stellungsregler mit druckfestem Gehäuse 6DR5..5 14.4 Stellungsregler mit druckfestem Gehäuse 6DR5..5 ① Alle Luftanschlüsse G¼ oder ¼ NPT ② Luftanschluss Y2, nur bei doppelt wirkender Variante Bild 14-4 Ausführung mit druckfestem Gehäuse, Maße in mm (inch) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 293: Ersatzteile/Zubehör/Lieferumfang
Das Gehäuse ist in folgenden Geräteausführungen lieferbar: ● Makrolongehäuse für einfach und doppelt wirkende Antriebe ● Aluminiumgehäuse für einfach wirkende Antriebe ● Edelstahlgehäuse für einfach und doppelt wirkende Antriebe ● Druckfestes Gehäuse für einfach und doppelt wirkende Antriebe SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 294 ● Anbauflansch (NAMUR) für Sicherheitsventilblock ● Anbausätze für Schub– und Schwenkantrieb Zum getrennten Anbau von Stellungsregler und Positionssensor ● Externes Stellungs-Erfassungssystem ● Berührungsloser Stellungssensor (NCS) Hinweis Die Geräteausführung ist durch ein spezielles Typschild gekennzeichnet. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 295: Ersatzteile
6DR5... Schrauben Potenziometer (komplett) C73451-A430-D84 6DR5... Magnethalter inklusive Magnet für A5E00078030 6DR4004-.N.10 berührungslose Positionserfassung aus glasfaserverstärktem Polyester für Schwenkantriebe Magnethalter inklusive Magnet für A5E00524070 6DR4004-.N.40 berührungslose Positionserfassung aus eloxiertem Aluminium für Schwenkantriebe SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 296 Ersatzteile/Zubehör/Lieferumfang 15.2 Ersatzteile Hinweis Für Zusätze und mögliche Module, siehe Katalog FI 01 "Feldgeräte für die Prozessautomatisierung". SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 297: Lieferumfang Kleinteilesätze
Schraube SN 62217 G4x45-/16WN1452-TX-ST Schraube SN 62217 G4x14-Kombi-Torx-TX-ST Schraube SN 62217 G5x18-WN1452-T20-A2 Schraube SN 62217 H5x8-WN1451-TX-A2 Schraube DIN 7964 M4x16x6-A4-70-F Kabelverschraubung MET 20-GR Kabelverschraubung MET 20-BL Blindversch. M20 SW Schieber Blattfeder Schild, bedruckt SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 298 Der Kleinteilesatz 2 mit der Bestellnummer C73451-A430-D86 umfasst folgende Positionen: Position Menge [Stück] Anschlussleiste C73451-A430-C21 Anschlussleiste C73451-A430-C22 Siebronde, umspritzt O-Ring 14-P431ANBR75 (schwarz) O-Ring 5.5-P431ANBR75 (schwarz) Schraube SN 62217 G5x18-WN1452-T20-A2 Schalldämpfer Lippen-Rückschlagventil Stopfen 12 PE Dichtung Montagehinweise Schild, bedruckt SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 299: Lieferumfang Externes Stellungs-Erfassungssystem
● Ein Grenzwert-Kontaktmodul mit Zubehör ● DVD mit Produktdokumentation ● Eine Gehäuseabdeckung mit vergrößertem Ausschnitt ● Eine Isolierabdeckung ● Zwei Kabelbinder ● Einen Satz Schilder, die je nach Geräteausführung aufgeklebt werden müssen. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 300: 15.6 Lieferumfang Emv-Filtermodul
Bild 15-1 Stellungsregler mit den unterschiedlichen Kabelverschraubungen und Adapter Lieferumfang EMV-Filtermodul Legendenpunkte beziehen sich auf Grafik Beschreibung EMV-Filtermodul C73451-A430-L8 Dichtring Kabelbinder I = 200 mm ① Adapter M20 ½-14 NPT für Makrolongehäuse SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 301: 15.7 Zubehör
Adapter M20 ½-14 NPT für Makrolongehäuse mit Anschlussgewinde und Verschlusskappe Klebeschild 9x37 ws 15.7 Zubehör Zubehör finden Sie im Katalog FI 01 "Feldgeräte für die Prozessautomatisierung", zum Beispiel: ● Optionsmodule ● Berührungslose Stellungserfassung (NCS) ● Anbausätze ● Bediensoftware SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 302 Ersatzteile/Zubehör/Lieferumfang 15.7 Zubehör SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 303: A.1 Betrieb Mit Booster
Bleibt der Istwert auf dem Display nicht stabil oder wird bei einem konstanten Sollwert keine konstante Stellgröße erreicht, dann ist eine weitere Optimierung der Reglerdaten notwendig. Dies wird beschrieben in Kapitel Optimierung der Reglerdaten (Seite 111). Siehe auch Ablauf automatische Initialisierung (Seite 117) SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 304: A.2 Zertifikate
Sie erreichen den Technical Support für alle IA- und DT-Produkte: ● Über das Internet mit dem Support Request: Support Request (http://www.siemens.de/automation/support-request) ● Email (mailto:support.automation@siemens.com) ● Telefon: +49 (0) 911 895 7 222 SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 305 Sie unter dem Begriff "Services" bereit. Weitere Unterstützung Bei Fragen zum Einsatz der im Handbuch beschriebenen Produkte, die Sie hier nicht beantwortet finden, wenden Sie sich bitte an Ihren Siemens-Ansprechpartner in den für Sie zuständigen Vertretungen und Geschäftsstellen. Ihren Ansprechpartner finden Sie unter: Partner (http://www.automation.siemens.com/partner)
Seite 306 Anhang A.4 Technische Unterstützung SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 307: B.1 Abkürzungen Für Stellungsregler Ps2
Normen-Arbeitsgemeinschaft für Verband der Anwender der Prozessleittechnik Mess- und Regeltechnik in der chemischen Industrie µC Mikrocontroller Ein-Chip-Computersystem Non-Contacting Position Sensor Berührungsloser Stellungssensor NEMA National Electrical Manufacturers US-amerikanische Normierungsinstitution Association Nationale Vereinigung der Elektrikhersteller SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 308 Gerät oder System und der Wiederherstellung Probability of Dangerous Failure on Wahrscheinlichkeit Gefahr bringender Ausfälle einer Demand Sicherheitsfunktion im Anforderungsfall Average Probability of Dangerous Mittlere Wahrscheinlichkeit Gefahr bringender Ausfälle einer Failure on Demand Sicherheitsfunktion im Anforderungsfall SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 309 Safety Instrumented System Ein sicherheitsbezogenes System (SIS) führt die Sicherheitsfunktionen aus, die erforderlich sind, um einen sicheren Zustand in einer Anlage zu erreichen oder aufrechtzuerhalten. Es besteht aus Sensor, Logikeinheit/Leitsystem und Aktor. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 310 Abkürzungen B.1 Abkürzungen für Stellungsregler PS2 SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 311: Glossar
Gebiet des Explosionsschutzes: die ATEX-Produktrichtlinie 94/9/EG und die ATEX- Betriebsrichtlinie 1999/92/EG. Conduit-Rohrsystem Rohrsystem für den US-amerikanischen Markt, bei dem die elektrischen und pneumatischen Leitungen durch eine Verrohrung geschützt sind. Cornerstone Management Software für die Prozessinstrumentierung. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 312 Zündung kommen. Begrenzung von Funken und erhöhten Temperaturen. ● ia: Eigensicherheit, nach speziellen Anforderungen gemäß EN 50020 ● ib: Eigensicherheit, gemäß EN 50020 Explosionsfähige Atmosphäre Gemisch aus Luft, brennbaren Gasen, Dämpfen, Nebeln oder Stäube. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 313: Foundation Fieldbus
Das Frequenzumtastverfahren ist eine einfache Modulationsform, bei der die digitalen Werte 0 und 1 durch zwei unterschiedliche Frequenzen dargestellt werden. Gefahr bringender Ausfall Ausfall mit dem Potenzial, das sicherheitsbezogene System in einen gefährlichen oder sicherheitstechnisch funktionsunfähigen Zustand zu versetzen. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 314 älteren Systems können direkt benutzt und beide Systeme parallel betrieben werden. HART spezifiziert mehrere Protokollebenen im OSI-Modell. HART erlaubt die Übertragung von Prozess- und Diagnoseinformationen sowie Steuersignalen zwischen Feldgeräten und übergeordnetem Leitsystem. Standardisierte Parametersätze können für den herstellerübergreifenden Betrieb aller HART-Geräte benutzt werden. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 315 Normen-Arbeitsgemeinschaft für Mess- und Regeltechnik in der chemischen Industrie. NAMUR ist ein Verband von Anwendern der Prozessleittechnik. Die Mitglieder sind im Wesentlichen Unternehmen aus dem deutschsprachigen Raum. Der Verband wurde 1949 in Leverkusen gegründet. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 316 Im umgekehrten Fall führt das Anlegen eines elektrischen Feldes an bestimmten Kristallflächen zu einer Kristallverformung. Process Device Manager PDM ist ein Siemens Software-Paket zur Projektierung, Parametrierung, Inbetriebnahme, und Wartung von Netzkonfigurationen und Feldgeräten. Bestandteil von SIMATIC Step7. Dient der Konfiguration und der Diagnose.
Seite 317: Sicherheitsbezogenes System
System. Sicherheitsfunktion Definierte Funktion, die von einem sicherheitsbezogenen System ausgeführt wird, mit dem Ziel, unter Berücksichtigung eines festgelegten gefährlichen Vorfalls, einen sicheren Zustand für die Anlage zu erreichen oder aufrechtzuerhalten. Beispiel: Grenzdrucküberwachung SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 318: Simatic Software
Zone 22 Zone 22 ist ein Bereich, in dem bei Normalbetrieb eine gefährliche explosionsfähige Atmosphäre in Form einer Wolke aus in der Luft enthaltenem brennbaren Staub normalerweise nicht oder aber nur kurzzeitig auftritt. SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 319: Index
SIA-Modul, 66 Pneumatisch, 122 einkanaliger Betrieb, 142 Anschlussbild EMV-Filtermodul Lage, 57 Einbauen, 74 Anschlussklemmen, 82 Lieferumfang, 298 Anschlussleiste, 122 Erdgas nicht druckfeste Kapselung, 83 Betrieb, 115 Ansprechschwelle der Störmeldung Maximalwerte für Entlüftung, 278 SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 320 Klasse-1-Master, 32 Klasse-2-Master, 32 Messumformer, 142 Historie, 11 Mitnehmer, 46, 148, 157 Hotline, 302 Mitnehmerstift, 123, 126, 128, 157 Hubabgriff Motherboard, Lage, 59 Hubhöhe Erweiterte Diagnose, 174 Hubrichtung Erweiterte Diagnose, 174 NCS, 73 SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 321 Parameter Manuelle Initialisierung (5.INITM), 158 Topologie, 31 SELV, 34 Prüfbescheinigungen, 15 Service, 303 Pz, 146 Setzen der Sicherheitsstellung Parameter, 171 SIA-Modul Anschließen, 87, 93 Einbauen, 65, 66 Qualifiziertes Personal, 17 Lage, 56 Sicherheitsabschaltung, 141 Sicherheitsfunktion, 141 SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 322 Tauschen, 138 Stellungsrückmeldungsmodul, Stellventil Zahnkranz integriert, 19 Lage, 59 Steuerluftausgang, 278 Zertifikate, 15, 302 Stift (Hubabgriff) Zubehör, 292 Lage, 59 Störmeldung Setzen der ~, 167 Stromausgang, Support, 303 Symbole, Systemeinbindung PDM, 11 SIPART PS2 mit PROFIBUS PA Betriebsanleitung, 10/2013, A5E00127924-09...
Seite 324: Weitere Informationen
Weitere Informationen: www.siemens.de/processautomation www.siemens.de/sipartps2 Siemens AG Änderungen vorbehalten A5E00127924-09 Industry Sector A5E00127924-09 Postfach 48 48 © Siemens AG 2013 90026 NÜRNBERG DEUTSCHLAND A5E00127924-09 www.siemens.com/automation...
