Anschlusselemente
Schnittstellen

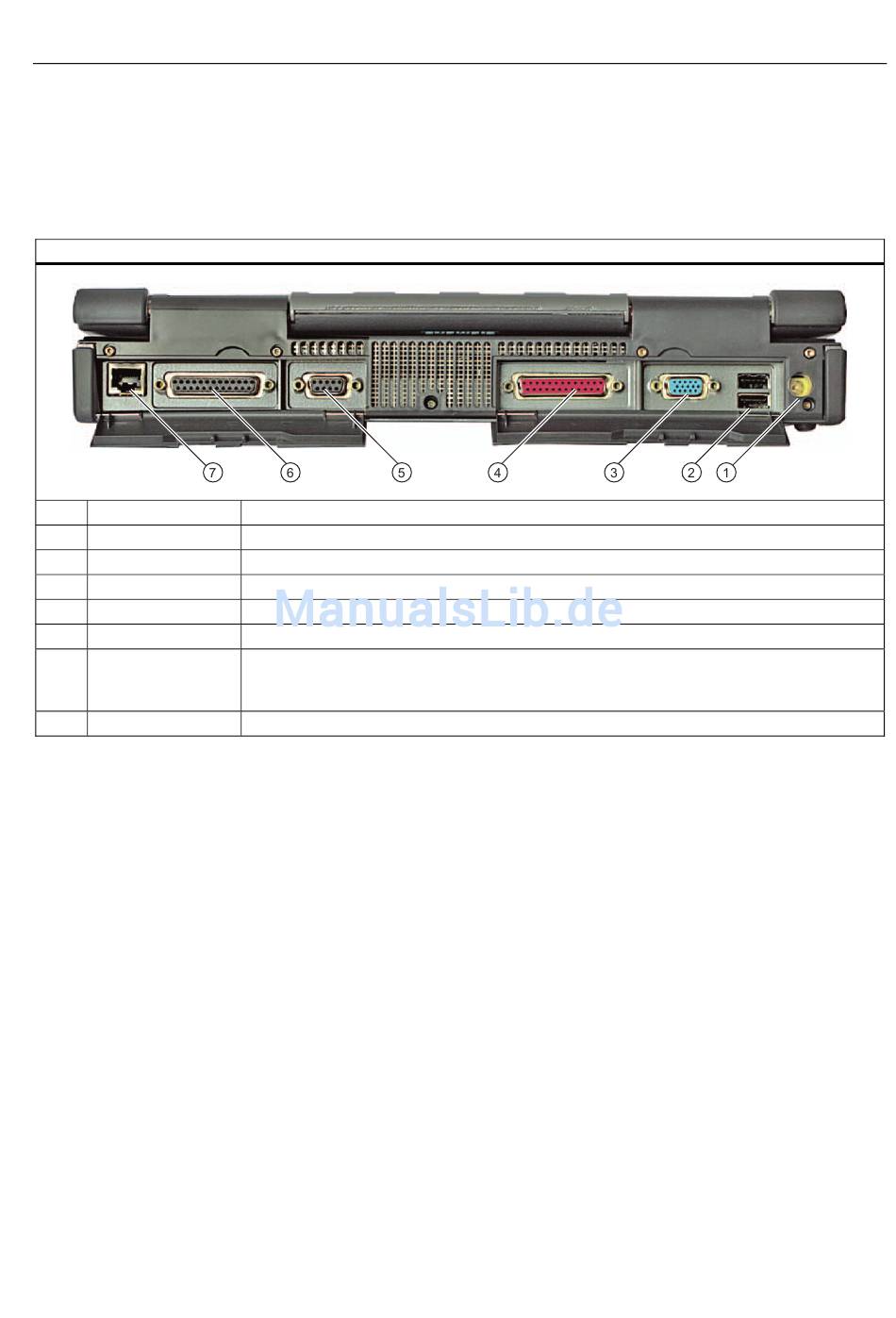

Anordnung der Schnittstellen auf der Geräterückseite
Pos
Bezeichnung
(1)
DC-In 18,5 V
(2)
USB 2.0
(3)
VGA
(4)
LPT
(5)
PROFIBUS/MPI
(6)
COM1 V.24
(7)
ETHERNET
SIMATIC Field PG M2
Betriebsanleitung, 03/2008, A5E01127591-02
Beschreibung
Anschluss für das mitgelieferte Netzteil
2 Anschlüsse für USB-Geräte
Anschluss für einen geeigneten externen Monitor
Anschluss für Geräte mit paralleler Schnittstelle wie Drucker oder Scanner
MPI-Schnittstelle (RS 485 potentialgetrennt), 9-polige D-Sub-Buchse
COM1(TTY) zum Anschluss von S5-Automatisierungsgeräten bzw.
Standard V.24 über den mitgelieferten Adapter "Serial Port Adaptors D9/D25" zum
Anschluss von Geräten mit serieller Schnittstelle wie Modem oder Maus.
RJ 45-Ethernet-Anschluss für 10/100/1000 Mbps
Beschreibung
3.5 Aufbau
