Detailbeschreibungen
14.1 Schnittstellen
Serielle Schnittstelle COM1 (V.24/TTY)

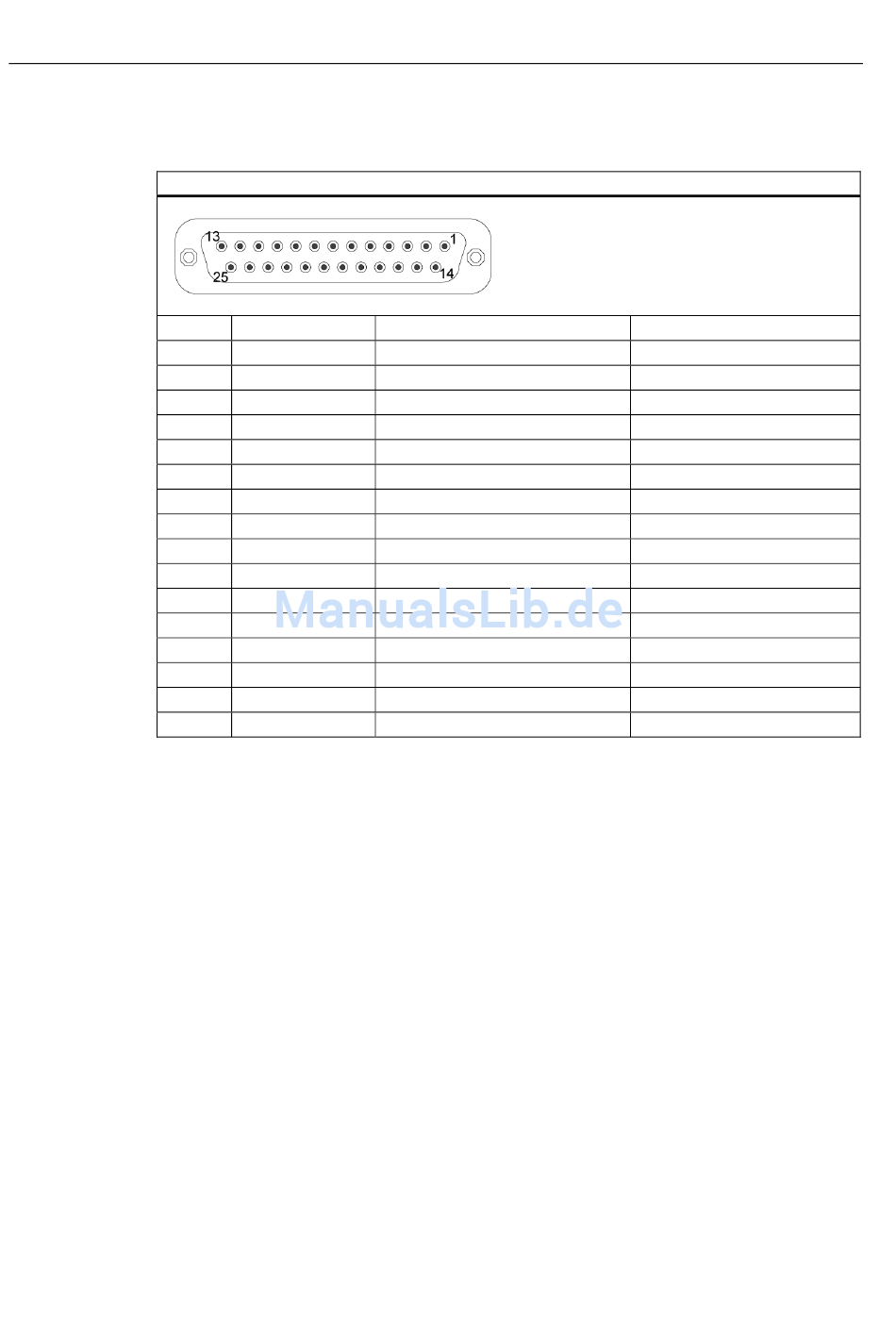

Serielle Schnittstelle COM1 (Buchse)
Pin-Nr.
1
2
3
4
5
6
7
8
9
10-17
18
19
20
21
22
23-25
Gender Changer für COM1
Mit dem Gender Changer (25polig Stift / 9 polig Stift) können Sie die COM1/V.24/AG-
Schnittstelle in die übliche 9polige Stiftleiste umsetzen. Sie müssen dafür nur den Gender
Changer auf die COM1-Buchse stecken und mit den zwei Sechskantschrauben befestigen.
Die V.24- und TTY-Schnittstelle der COM1 können alternativ genutzt werden.
84
Kurzbezeichnung Bedeutung
- Schirm
TxD (D1) Serielle Sendedaten
RxD (D2) Serielle Empfangsdaten
RTS (S2) Sendeteil einschalten
CTS (M2) Sendebereitschaft
DSR (M1) Betriebsbereitschaft
GND (E2) Betriebserde (Bezugspotential)
DCD (M5) Empfangssignalpegel (Träger)
+TTY RxD Linienstrom empfangen
- Nicht belegt
+TTY TxD Linienstrom senden
+20mA Potentialfreie Stromquelle
DTR (S1) Endgerät bereit
-TTY TxD Linienstrom senden
RI (M3) Ankommender Ruf
- Nicht belegt
Eingang / Ausgang
-
Ausgang
Eingang
Ausgang
Eingang
Eingang
-
Eingang
Eingang
-
Ausgang
-
Ausgang
Ausgang
Eingang
-
