Detailbeschreibungen
14.1 Schnittstellen

VGA-Schnittstelle

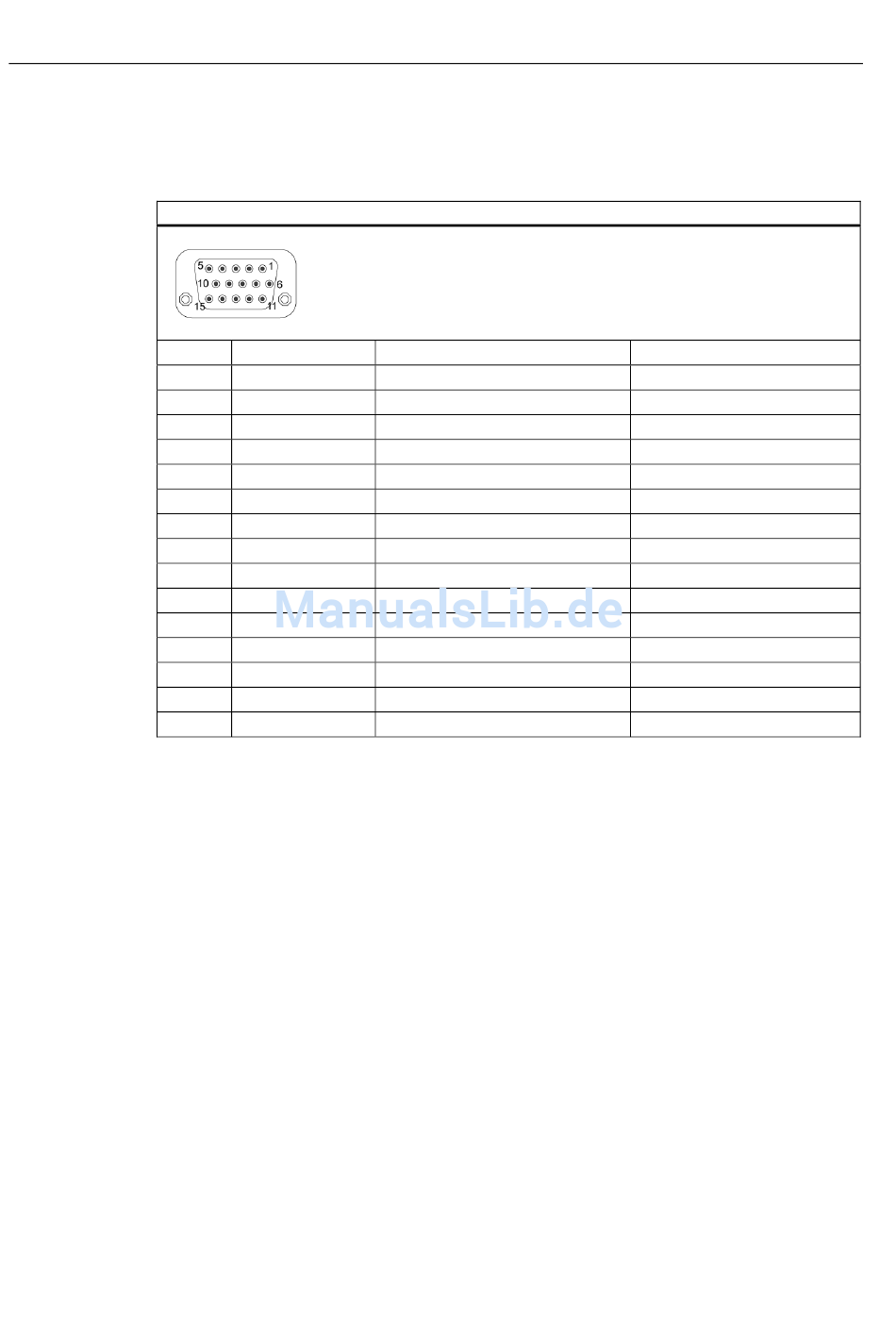

Die VGA-Buchse ist wie folgt belegt:
VGA-Schnittstelle
Pin-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
86
Kurzbezeichnung Bedeutung
R Rot
G Grün
B Blau
– nicht belegt
GND Masse
GND Masse
GND Masse
GND Masse
+ 5 V + 5 V (abgesichert)
GND Masse
– nicht belegt
DDC_DAT DDC Datenleitung
EXT_H Horizontal-Synchron Signal
EXT_V Vertikal-Synchron Signal
DDC_CLK DDC Taktleitung
Eingang/Ausgang
Ausgang
Ausgang
Ausgang
–
–
–
–
–
Ausgang
–
–
Ein-/Ausgang
Ausgang
Ausgang
Ein-/Ausgang
