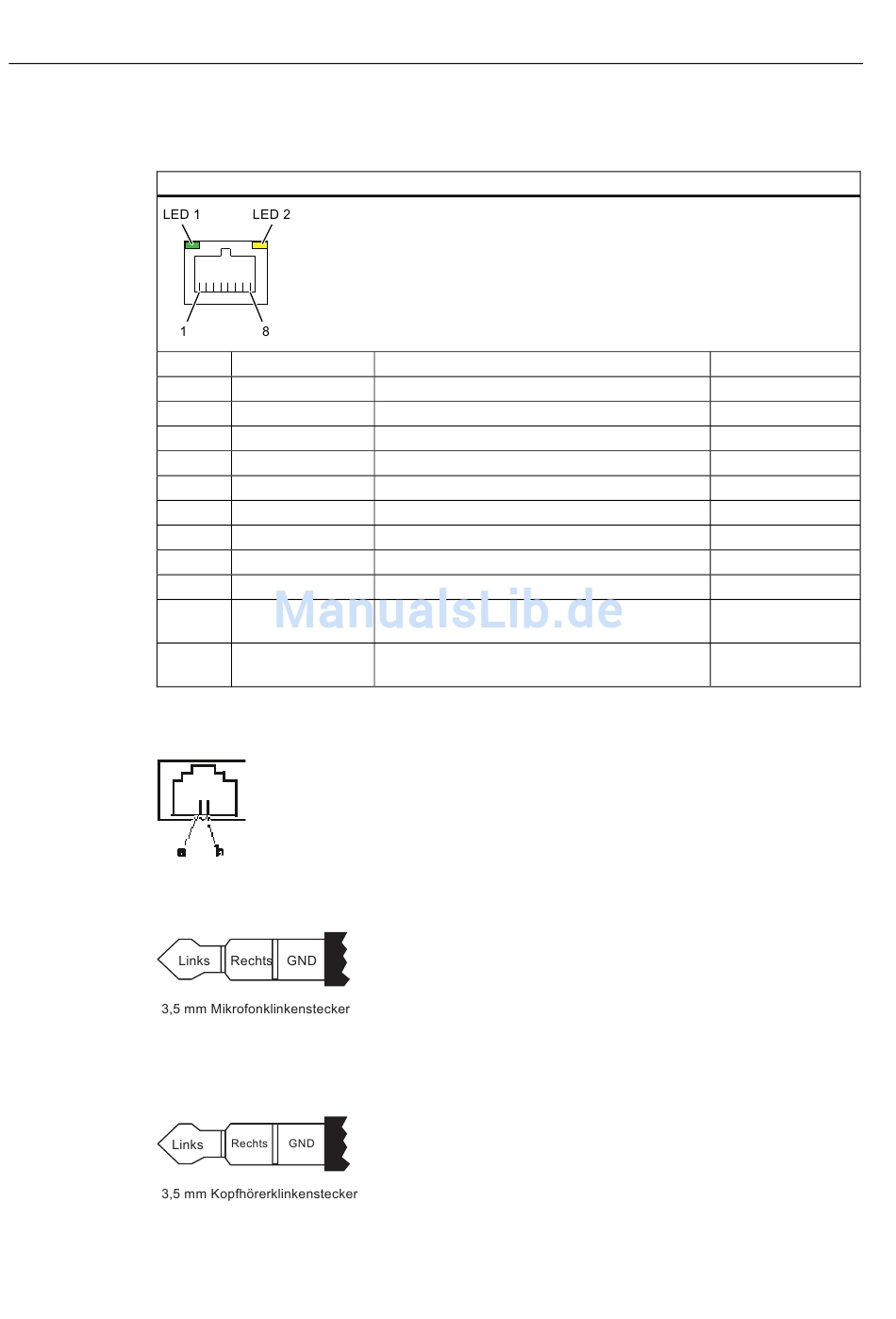

Ethernet RJ45-Anschluss

Ethernet RJ45-Schnittstelle
Pin-Nr.
1
2
3
4
5
6
7
8
S
RJ11 (Anschluss für Modem)
Micro-In
Die Buchse ist wie folgt belegt:
Kopfhörer
Die Buchse ist wie folgt belegt:
88
Kurzbezeichnung Bedeutung
BI_DA+ Bi-direktionale Daten A+
BI_DA- Bi-direktionale Daten A-
BI_DB+ Bi-direktionale Daten B+
BI_DC+ Bi-direktionale Daten C+
BI_DC- Bi-direktionale Daten C-
BI_DB- Bi-direktionale Daten B-
BI_DD+ Bi-direktionale Daten D+
BI_DD- Bi-direktionale Daten D-
Schirm
LED 1 Aus: 10 Mbit/s
Leuchtet grün: 100 Mbit/s / 1 Gbit/s
LED 2 Leuchtet gelb: Verbindung besteht
Blinkt: bei Aktivität
Eingang / Ausgang
Ein- /Ausgang
Ein- /Ausgang
Ein-/Ausgang
Ein- /Ausgang
Ein- /Ausgang
Ein- /Ausgang
Ein- /Ausgang
Ein- /Ausgang
–
–
–
