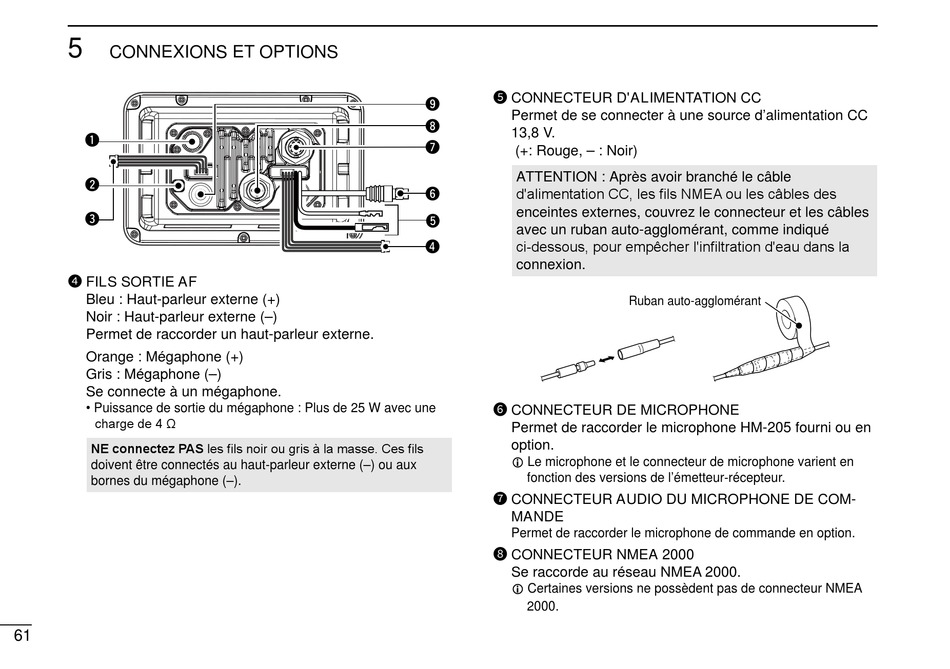

CONNEXIONS ET OPTIONS
q
w
e
4 FILS SORTIE AF
Bleu : Haut-parleur externe (+)
Noir : Haut-parleur externe (–)
Permet de raccorder un haut-parleur externe.
Orange : Mégaphone (+)
Gris : Mégaphone (–)
Se connecte à un mégaphone.
• Puissance de sortie du mégaphone : Plus de 25 W avec une
charge de 4 Ω
NE connectez PAS les fils noir ou gris à la masse. Ces fils
doivent être connectés au haut-parleur externe (–) ou aux
bornes du mégaphone (–).
61
5 CONNECTEUR D'ALIMENTATION CC
o
Permet de se connecter à une source d'alimentation CC
i
13,8 V.
u
(+: Rouge, – : Noir)
ATTENTION : Après avoir branché le câble
d'alimentation CC, les fils NMEA ou les câbles des
y
enceintes externes, couvrez le connecteur et les câbles
t
avec un ruban auto-agglomérant, comme indiqué
ci-dessous, pour empêcher l'infiltration d'eau dans la
r
connexion.
6 CONNECTEUR DE MICROPHONE
Permet de raccorder le microphone HM-205 fourni ou en
option.
L Le microphone et le connecteur de microphone varient en
fonction des versions de l'émetteur-récepteur.
7 CONNECTEUR AUDIO DU MICROPHONE DE COM-
MANDE
Permet de raccorder le microphone de commande en option.
8 CONNECTEUR NMEA 2000
Se raccorde au réseau NMEA 2000.
L Certaines versions ne possèdent pas de connecteur NMEA
2000.
Ruban auto-agglomérant
