DEN REEDSCHALTER EINSTELLEN
Gibt der Trainingscomputer falsche Rückmeldungen,
dann muss der Reedschalter eingestellt werden.
Um den Reedschalter einzustellen, müssen Sie den
Widerstandshebel und den rechten und linken Schutz
entfernen, wie unten beschrieben.
Entfernen Sie
zuerst die sechs
M4 x 10mm
Schrauben
(70) und dann
behutsam den
Widerstandshe-
bel (9).

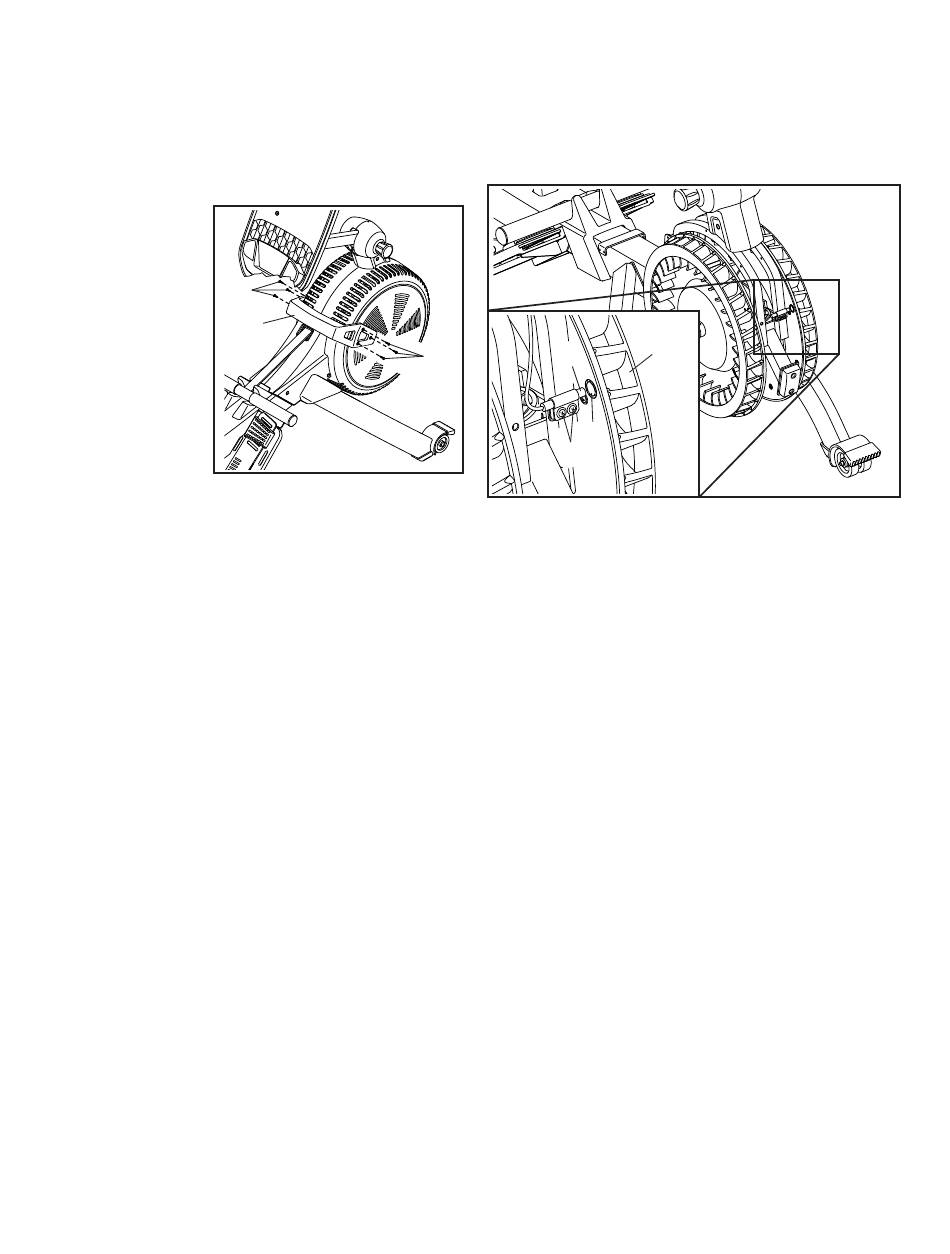

Siehe EXPLOSIONSZEICHNUNG B auf Seite 27.
Finden Sie den rechten und den linken Schutz (7, 8).
Entfernen Sie die vier M4 x 19mm Schrauben (69) und
die zehn M4 x 16mm Schrauben (68) vom rechten
und linken Schutz. Dann entfernen Sie vorsichtig den
rechten und den linken Schutz.
70
9
Als Nächstes finden Sie den Reedschalter (47).
Drehen Sie den linken Ventilator (4), bis ein Magnet
(85) auf den Reedschalter ausgerichtet ist. Dann
lockern Sie die zwei gezeigten M4 x 19mm Schrauben
(69) ein wenig, schieben Sie den Reedschalter ein
wenig zum Magneten hin oder von ihm weg und ziehen
Sie dann die Schrauben wieder fest.
70 47
85
69
Bewegen Sie den linken Ventilator (4), sodass der
Magnet (85) den Reedschalter (47) mehrmals pas-
siert. Wiederholen Sie diesen Vorgang, bis der
Trainingscomputer richtige Rückmeldungen liefert.
Wenn der Reedschalter richtig eingestellt ist, befesti-
gen Sie die Teile, die Sie vorher abgenommen haben,
wieder.
