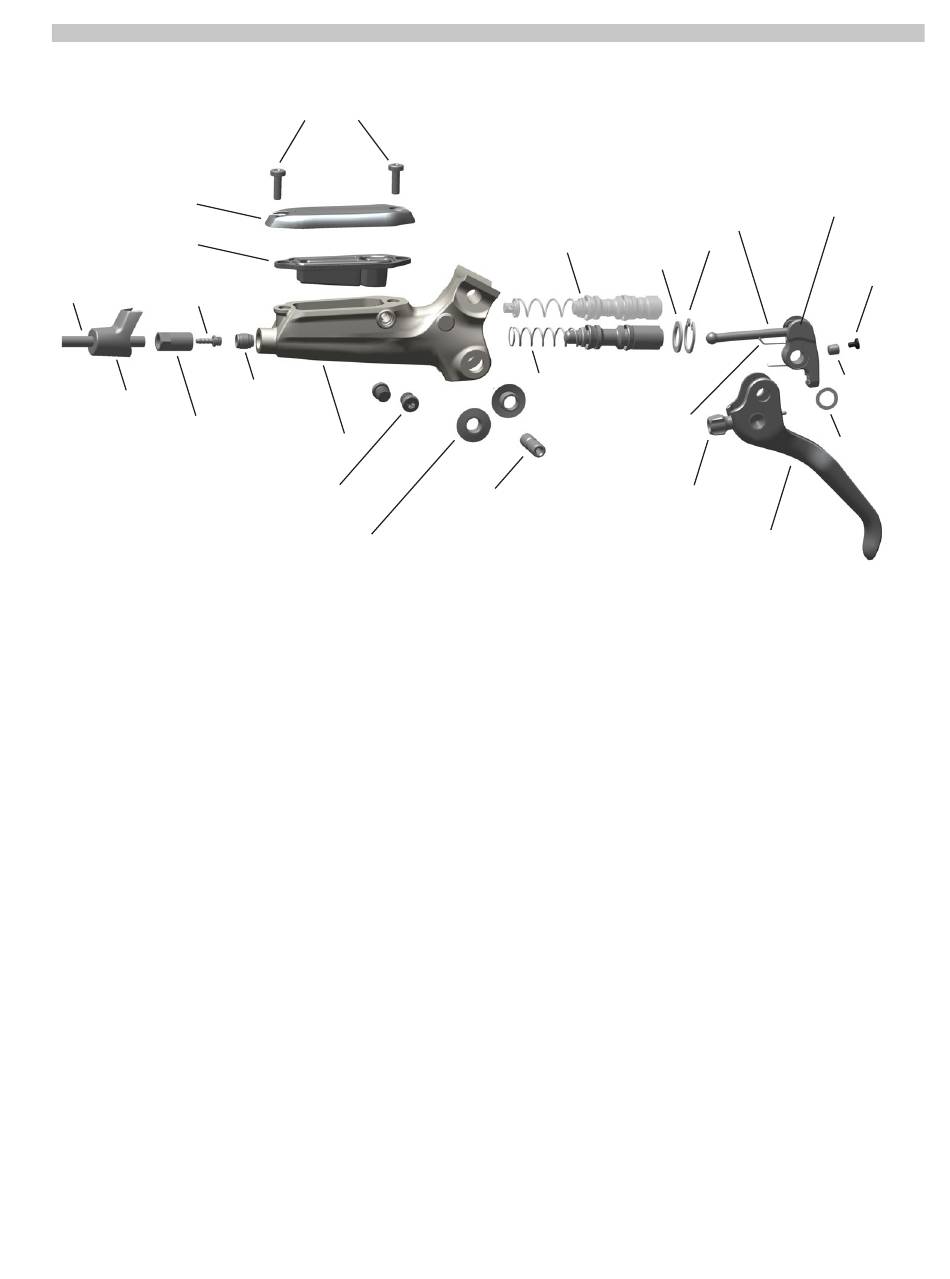

G u i d e ™ R - H e b e l – E x p l o s i o n s z e i c h n u n g
Ausgleichsbehälterdeckel
Membran
Schlauch
Leitungsnippel
Leitungsmanschette
Überwurfmutter
Verschlussschrauben
des Entlüftungsstutzens
Ausgleichsbehälterschraube
(Stealth-a-majig™- OEM)
Klemmring
Hebelkörper
Hebelgriffbuchsen
Kolben-Baugruppe
Unterlegscheibe
Kolben-Baugruppe
Hebelrückstellfeder
Griffweiteneinstellung
Gelenkstift
Nocken
Druckstange
Sprengring
Hebelgriff
Guide™ R-Hebel – Explosionszeichnung
Klemm-
schrauben-
stopfen
Klemm-
schraube
Unterleg-
scheibe
17
