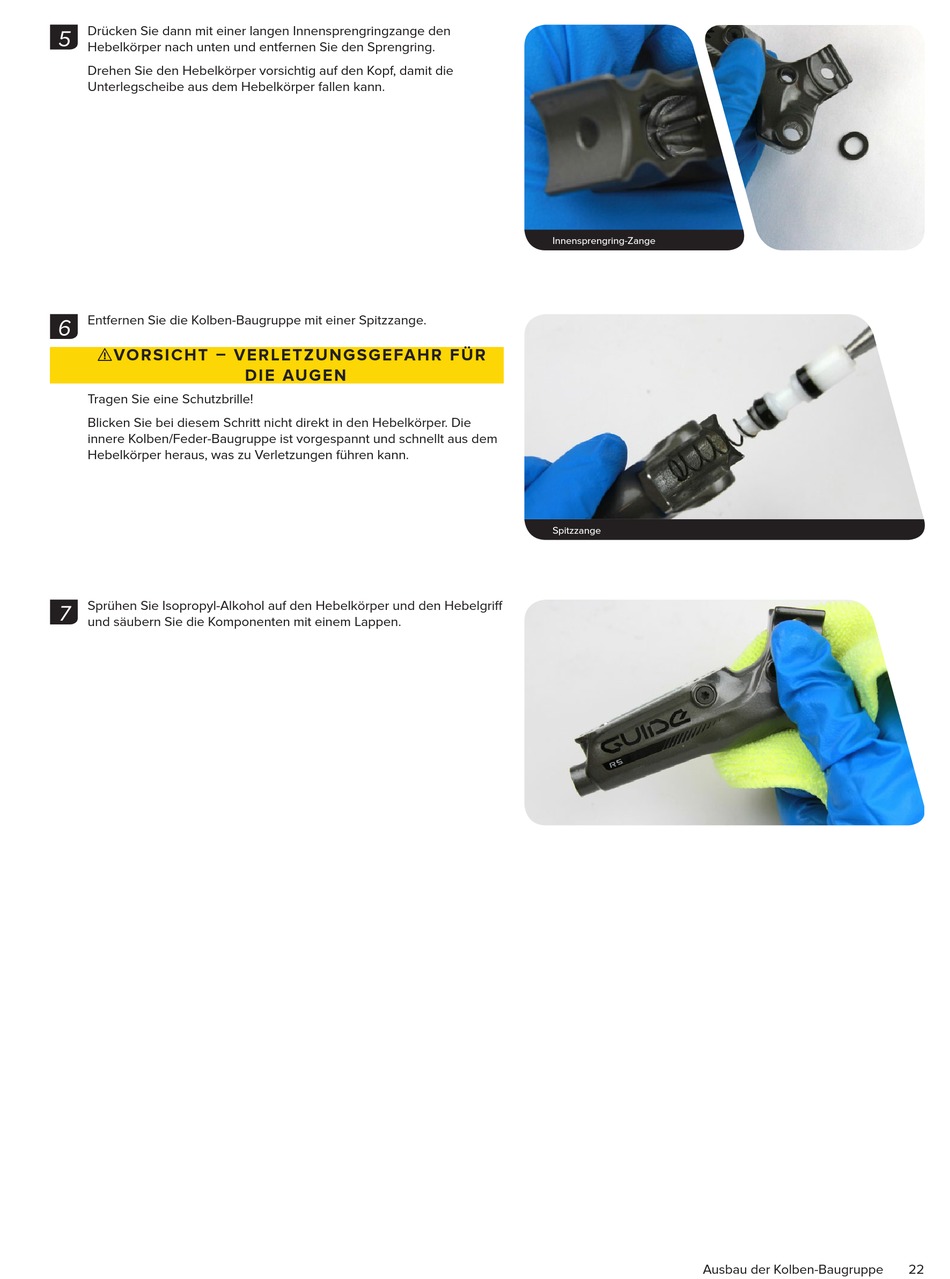

SRAM Guide RS Wartungsanleitung Seite 22

Drücken Sie dann mit einer langen Innensprengringzange den
5
Hebelkörper nach unten und entfernen Sie den Sprengring.
Drehen Sie den Hebelkörper vorsichtig auf den Kopf, damit die
Unterlegscheibe aus dem Hebelkörper fallen kann.
Entfernen Sie die Kolben-Baugruppe mit einer Spitzzange.
6
⚠ VO RSICHT – VE RLE TZU NGS GEFAHR FÜR
Tragen Sie eine Schutzbrille!
Blicken Sie bei diesem Schritt nicht direkt in den Hebelkörper. Die
innere Kolben/Feder-Baugruppe ist vorgespannt und schnellt aus dem
Hebelkörper heraus, was zu Verletzungen führen kann.
Sprühen Sie Isopropyl-Alkohol auf den Hebelkörper und den Hebelgriff
7
und säubern Sie die Komponenten mit einem Lappen.
DI E AU GEN
Innensprengring-Zange
Spitzzange
Ausbau der Kolben-Baugruppe
20-mm- oder 15-mm-Steckachse
22
