SRAM Guide RS Wartungsanleitung Seite 30

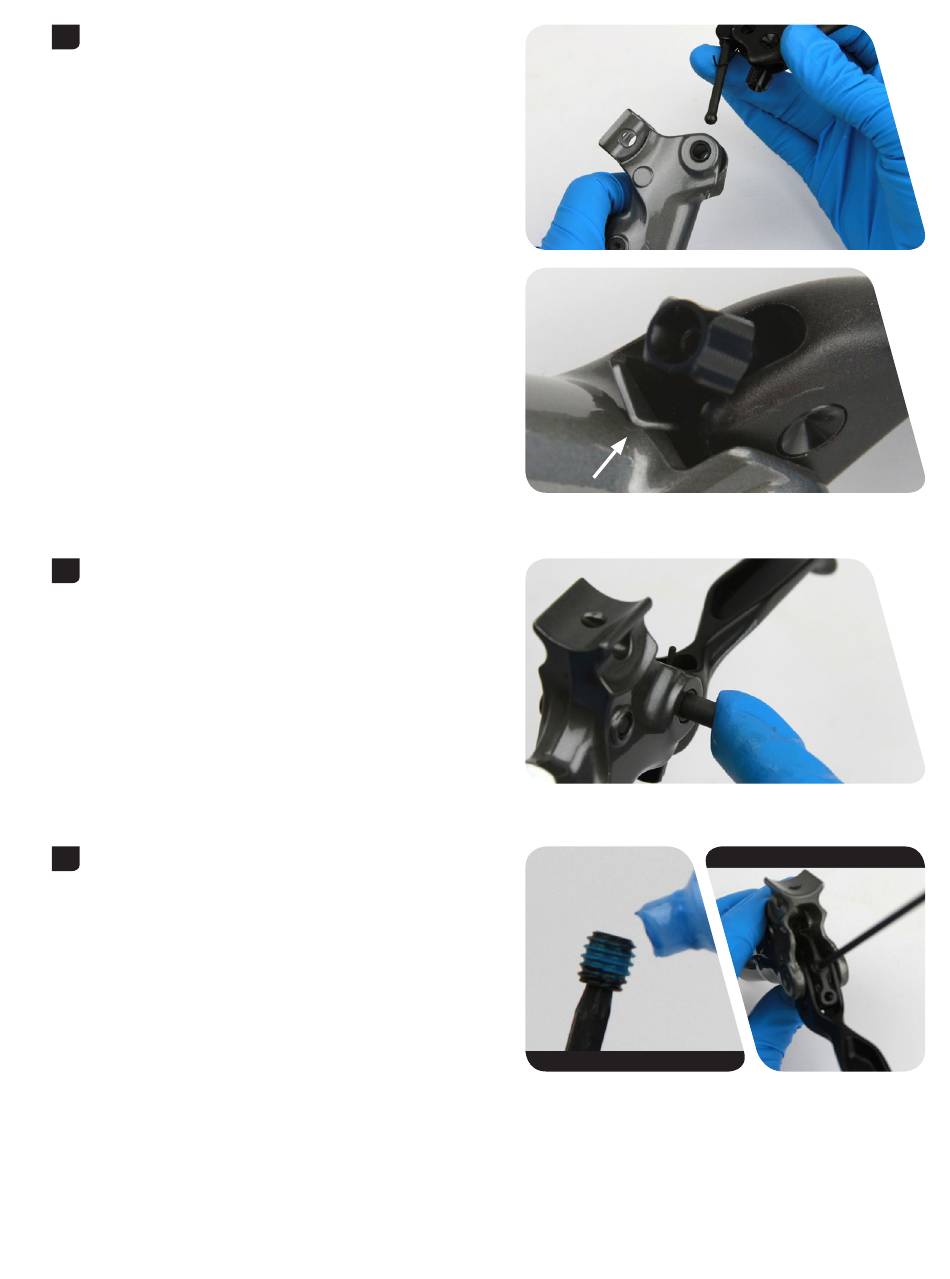

Setzen Sie die Hebelgriff-Baugruppe in den Hebelkörper ein. Platzieren
2
Sie dabei die Druckstange im Kolben und die Hebelrückstellfeder auf
dem Hebelkörper.
Stellen Sie sicher, dass die Hebelrückstellfeder ordnungsgemäß im
Hebel sitzt. Das nach außen weisende Ende der Feder muss gegen
den Hebelgriff drücken, während das nach innen weisende Ende der
Feder am Hebelkörper anliegen muss. Wenn die Rückstellfeder nicht
ordnungsgemäß sitzt, können Sie die Reichweite des Hebelgriffs nicht
einstellen.
Richten Sie den Mitnehmer und den Hebelgriff auf die Bohrungen im
3
Hebelkörper aus und schieben Sie dann den Gelenkstift durch die
Bohrungen.
Tragen Sie ein wenig Loctite® Threadlocker Blue 242® auf die Klemm-
4
schraube auf.
Schrauben Sie mit einem T8 TORX®-Schlüssel die Klemmschraube in
den Hebelkörper.
Loctite Threadlocker Blue 242
Einbau des RS-Hebelgriffs
T8 TORX-Schlüssel
