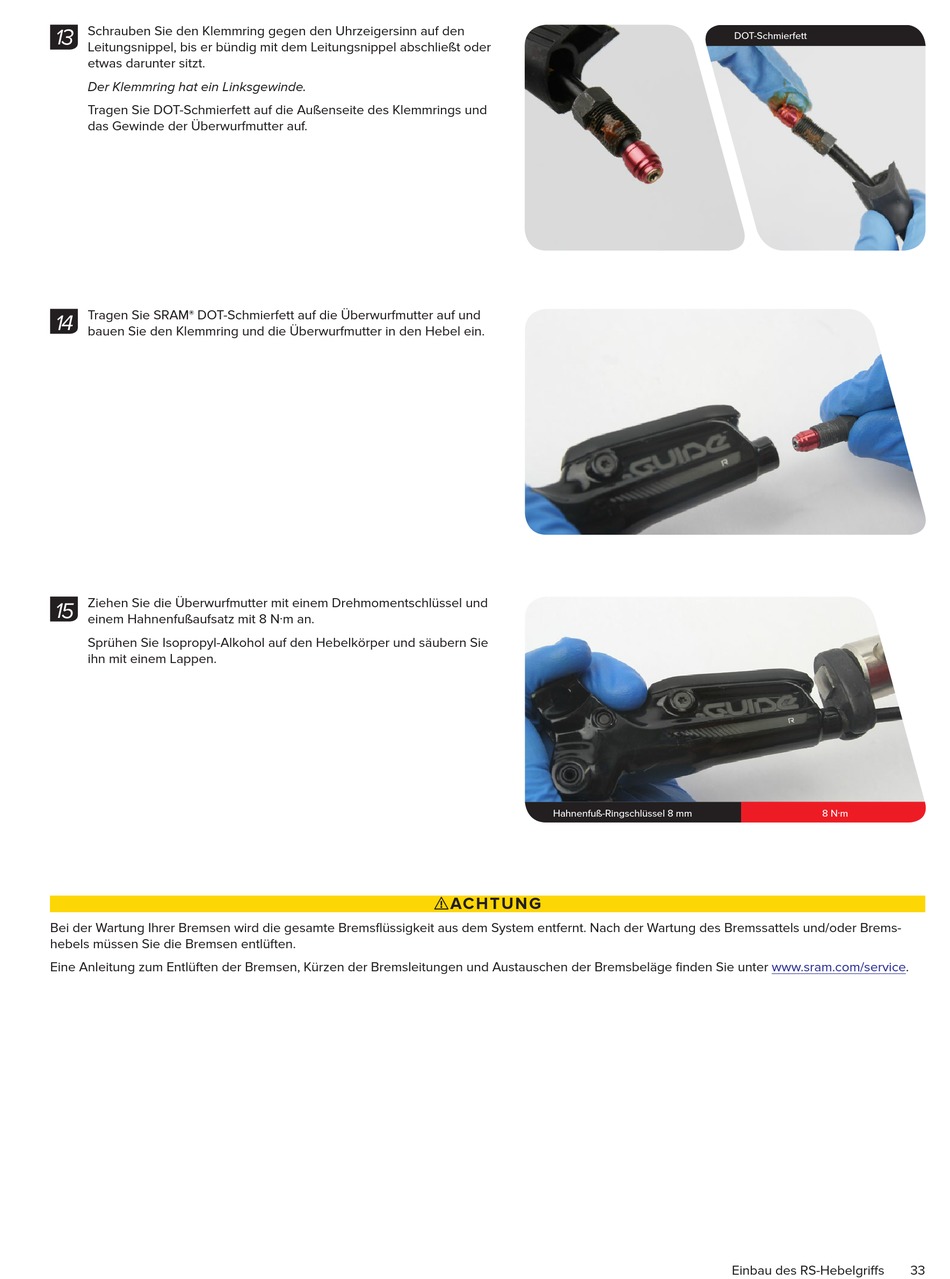

SRAM Guide RS Wartungsanleitung Seite 33

Schrauben Sie den Klemmring gegen den Uhrzeigersinn auf den
13
Leitungsnippel, bis er bündig mit dem Leitungsnippel abschließt oder
etwas darunter sitzt.
Der Klemmring hat ein Linksgewinde.
Tragen Sie DOT-Schmierfett auf die Außenseite des Klemmrings und
das Gewinde der Überwurfmutter auf.
Tragen Sie SRAM® DOT-Schmierfett auf die Überwurfmutter auf und
14
bauen Sie den Klemmring und die Überwurfmutter in den Hebel ein.
Ziehen Sie die Überwurfmutter mit einem Drehmomentschlüssel und
15
einem Hahnenfußaufsatz mit 8 N·m an.
Sprühen Sie Isopropyl-Alkohol auf den Hebelkörper und säubern Sie
ihn mit einem Lappen.
Bei der Wartung Ihrer Bremsen wird die gesamte Bremsflüssigkeit aus dem System entfernt. Nach der Wartung des Bremssattels und/oder Brems-
hebels müssen Sie die Bremsen entlüften.
Eine Anleitung zum Entlüften der Bremsen, Kürzen der Bremsleitungen und Austauschen der Bremsbeläge finden Sie unter www.sram.com/service.
Hahnenfuß-Ringschlüssel 8 mm
⚠ ACHTUNG
DOT-Schmierfett
8 N·m
Einbau des RS-Hebelgriffs 33
22
