SRAM Guide RS Wartungsanleitung Seite 25

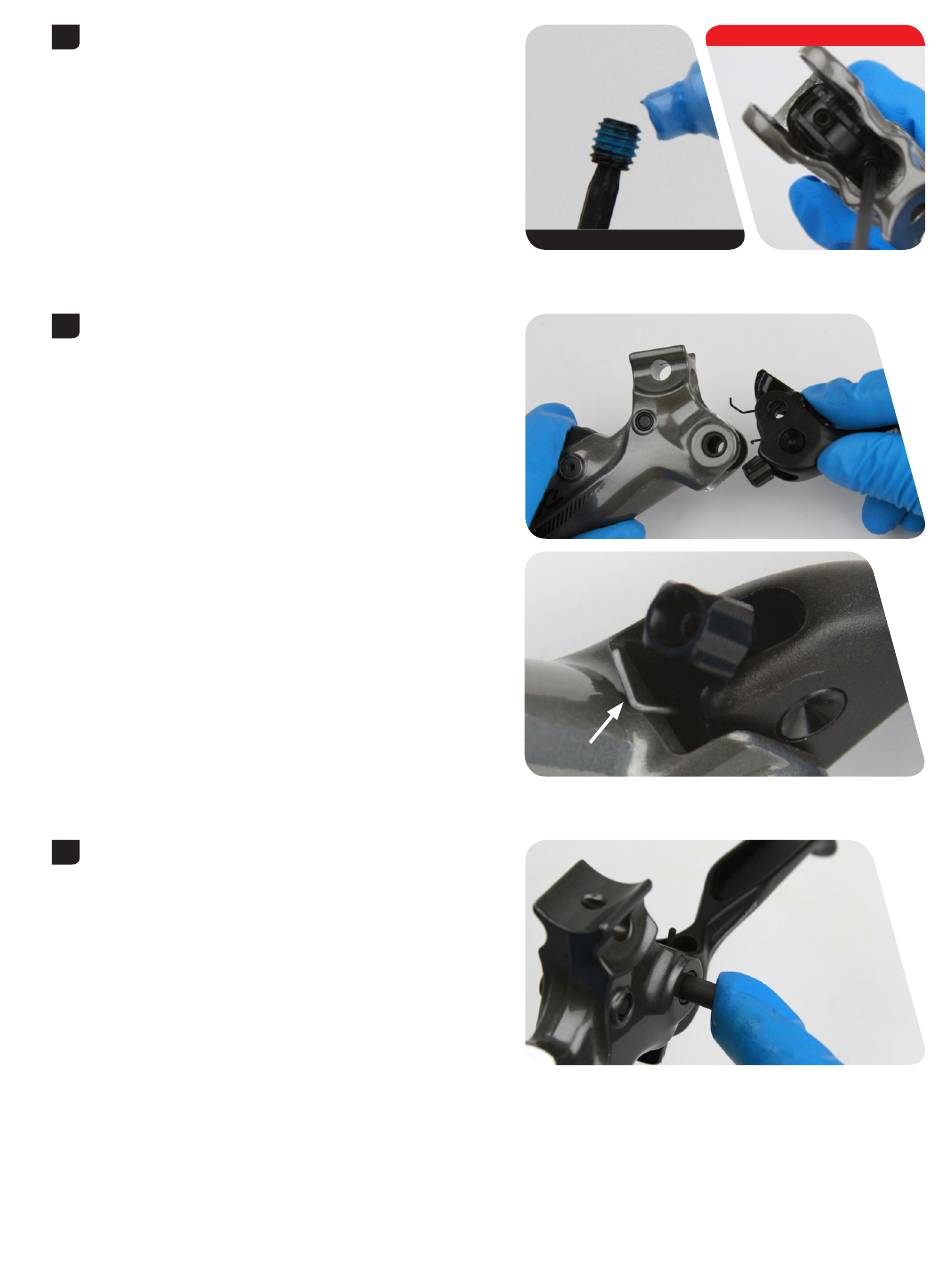

Tragen Sie ein wenig Loctite® Threadlocker Blue 242® auf das
5
Gewinde der SwingLink™-Gelenkklemmschraube auf.
Schrauben Sie mit einem T8 TORX®-Schlüssel die SwingLink-
Gelenkklemmschraube in den SwingLink.
Setzen Sie die Hebelgriff-Baugruppe in den Hebelkörper ein und
6
platzieren Sie die Hebelrückstellfeder auf dem Hebelkörper.
Stellen Sie sicher, dass die Hebelrückstellfeder ordnungsgemäß im
Hebel sitzt. Das nach außen weisende Ende der Feder muss gegen
den Hebelgriff drücken, während das nach innen weisende Ende der
Feder am Hebelkörper anliegen muss. Wenn die Rückstellfeder nicht
ordnungsgemäß sitzt, können Sie die Reichweite des Hebelgriffs nicht
einstellen. Der Reichweiten-Einsteller muss in der Mitnehmerbohrung
sitzen. Ist dies nicht der Fall, können Sie die Reichweite nicht einstellen.
Richten Sie den Mitnehmer und den Hebelgriff auf die Bohrungen im
7
Hebelkörper aus und schieben Sie dann den Gelenkstift durch die
Bohrungen.
Loctite Threadlocker Blue 242
1,1 bis 1,3 N•m
