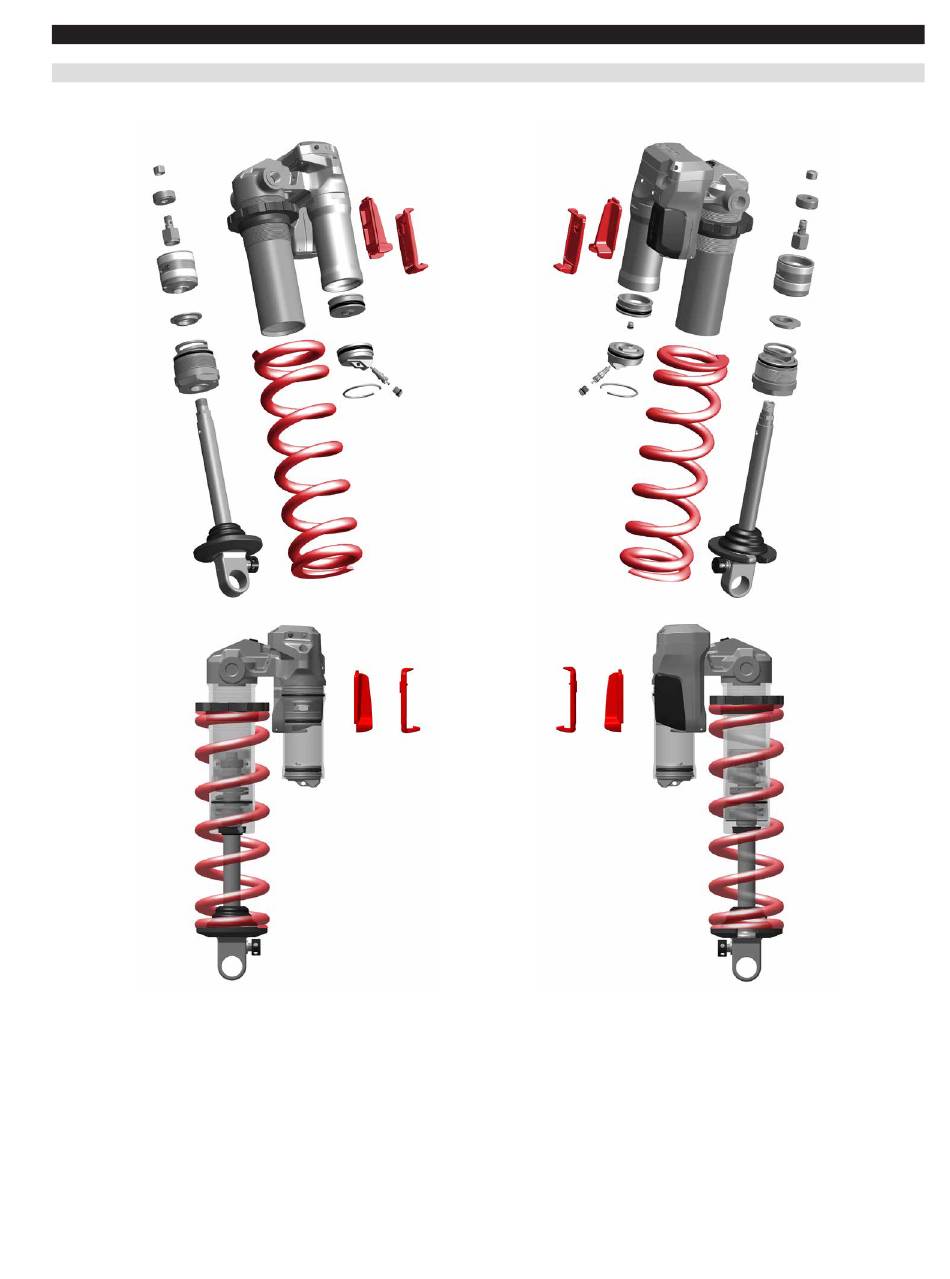

Explosionszeichnung; 2025+ (C1) Vivid Coil Ultimate Flight Attendant Rc3 (Rs-Vivc-Ufa-C1) - Sram Rockshox Vivid Coil 2025+ Wartungsanleitung

E x p l o s i o n s z e i c h n u n g
2 0 2 5 + ( C 1 ) V i v i d C o i l U l t i m a t e F l i g h t A t t e n d a n t R C 3 ( R S - V I V C - U F A - C 1 )
3
1. AXS-Taste
2. LED
3. Federvorspannungseinsteller
4. Dämpferkörper
5. Ausgleichsbehälterkammer
6. Innerer Schwimmerkolben (IFP)
7. Kappe – Ausgleichsbehalter
8. Schrader-Ventil – Ausgleichsbehälter
9. Luftventilkappe – Schrader-Ventil des IFP
10. Sicherungsring – IFP-Kappe
11. Schraubenfeder
1 2
5
4
6
7
8
9
10
11
12
9
12. Einsteller – Zugstufe
13. Hinterbaudämpfermodul
14. Einsteller – Hydraulic Bottom Out (HBO)
15. Zapfenauge/Befestigung
16. Akku-Abdeckung
17. Kontakttrenner
18. SRAM-Akku
19. Kolbenmutter
20. Ölregelventil
21. Unterer Zapfen
22. Dämpferkolben-Baugruppe
17
16
8
13
14
15
18
25
26
27
28
14
21
22
23
24
25
23. Durchschlagplatte
24. Dichtkopf
25. Dämpferführungsstange
26. Unterer Anschlagpuffer
27. Federclip
28. Standardauge/Befestigung

Explosionszeichnung

19
20
21
22
23
24
10
