W a r t u n g d e s B r e m s s a t t e l s
Es wird empfohlen, die Wartung Ihrer SRAM-Bremsen von einem qualifizierten Fahrradmechaniker durchführen zu lassen. Die Wartung von SRAM-
Bremsen erfordert Kenntnisse über Bremskomponenten sowie spezielle Werkzeuge und Öle.
Explosionszeichnungen und Teilenummern finden Sie im Ersatzteilkatalog, den Sie auf unserer Website unter sram.com/service abrufen können.
Bestellinformationen erhalten Sie von Ihrem SRAM-Händler.
Die Informationen in diesem Dokument können jederzeit ohne Vorankündigung geändert werden. Aktuelle technische Informationen finden Sie auf
unserer Website unter sram.com/service.
Das Aussehen Ihres Produkts kann von den Abbildungen in diesem Dokument abweichen.
F ü r d i e W a r t u n g b e n ö t i g t e W e r k z e u g e u n d E r s a t z t e i l e
• Schutzbrille
• Nitril-Handschuhe
• Ölauffangwanne
• Isopropyl-Alkohol
• Sauberer Lappen (fusselfrei)
• Code-Entlüftungsblock
• 2,5-mm-Inbusschlüssel
• Luftkompressor mit Düse mit Gummispitze
• Spitzzange
• Bremssattel-Wartungssatz – Code/Guide RE
• (Optional) Kolbensatz – Code/Guide RE

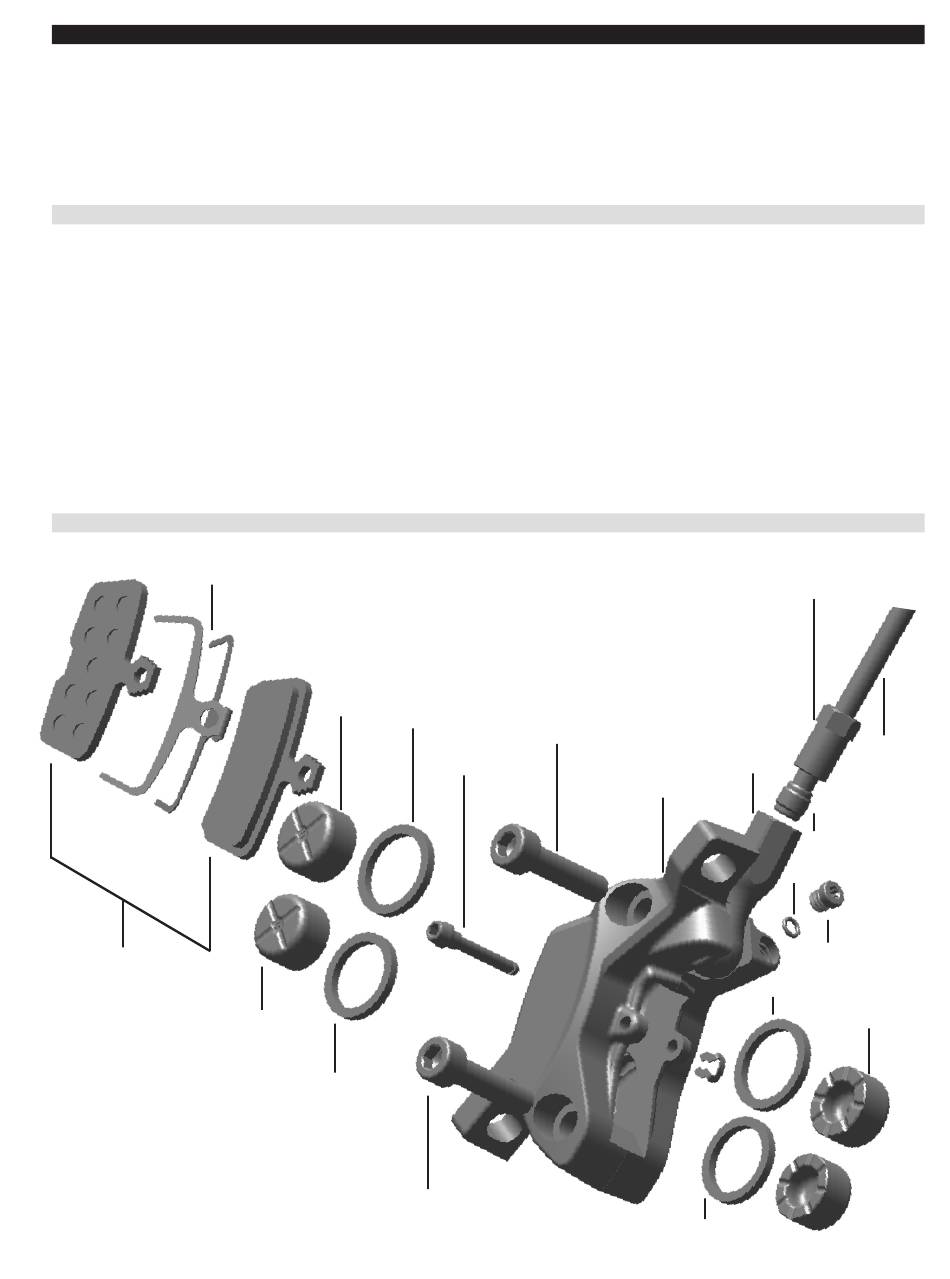

B r e m s s a t t e l – E x p l o s i o n s z e i c h n u n g
Belagspreizer
Bremsbeläge
Kolben
Kolbendichtring
Bremsbelag-
Befestigungsschraube
Kolben
Kolbendichtring
Gehäuseschraube
• Dorn
• Gummimatte oder flaches Stück Schlauch
• Digitale Messlehre
• 5-mm-Inbusschlüssel
• 5-mm-Inbusaufsatz
• Drehmomentschlüssel
• SRAM High-Performance 5.1 DOT Fluid oder Avid DOT
Assembly Grease
• Offener Ringschlüssel 8 mm
• Hahnenfuß-Ringschlüssel 8 mm
• Hydraulikscheibenbremsen-Leitungsverschraubungssatz
Gehäuseschraube
Bremssattel
Kolbendichtring
Überwurfmutter
Achsschraube
Klemmring
O-Ring
Entlüftungsschraube
Kolbendichtring
Kolben
E-Clip
Kolben
Wartung des Bremssattels
Leitung
