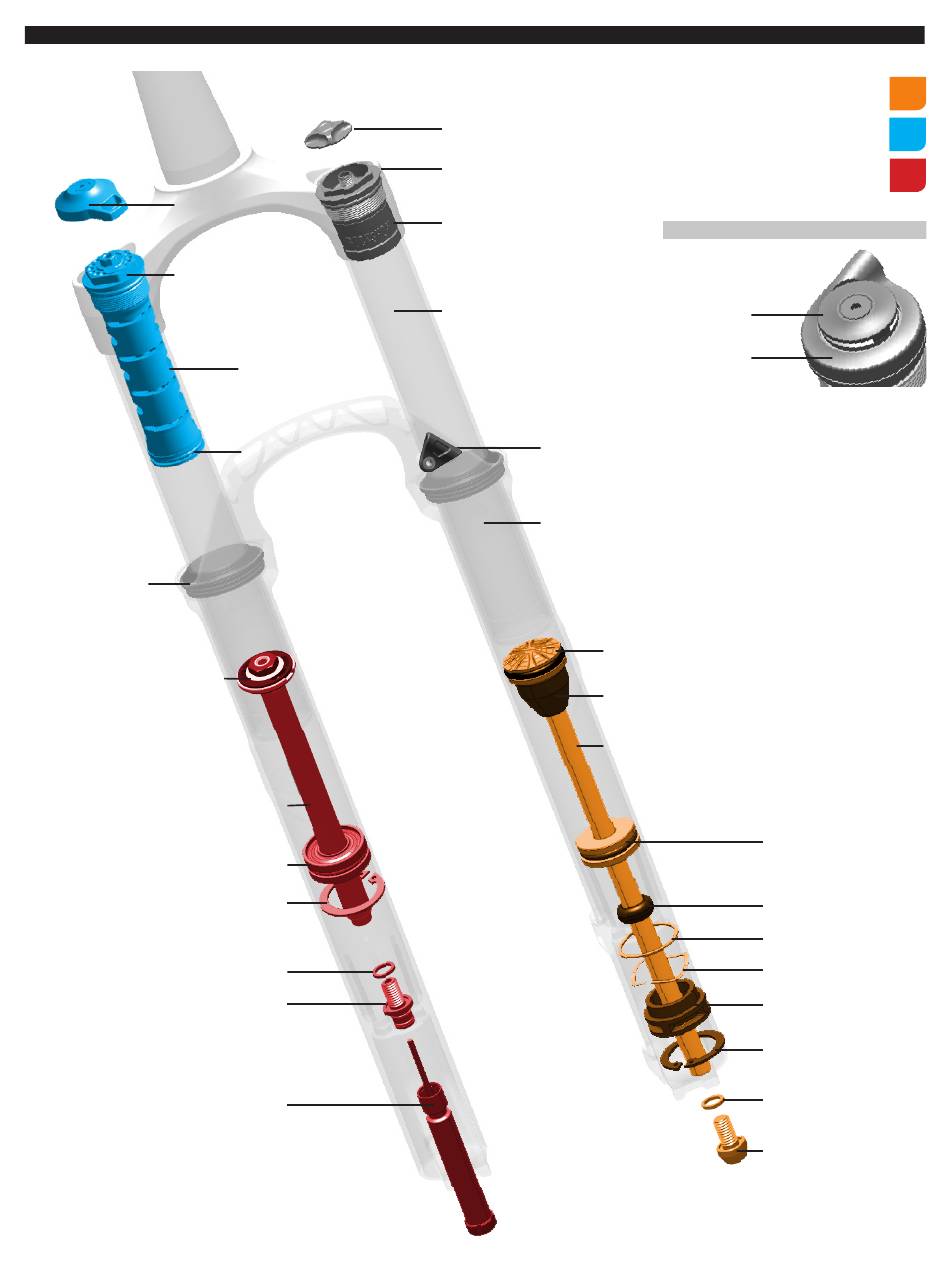

E x p l o s i o n s z e i c h n u n g – B l u t o & R e b a
Gabelschaftrohr
Druckstufen-
einstellring
Druckstufen-
Abdeckkappe
Abstreiferdichtung
Zugstufendämpferkolben
Zugstufendämpfer-Führungsstange
Sicherungsring
Untere Schraube
Zugstufeneinsteller
Druckstufen-
dämpfer
Druckstufenkolben
und -ventil
Dichtkopf
Sprengring
Luftventilkappe
Abdeckkappe
Bottomless Token(s)™
Standrohr
Bremsleitungs-
führung
Unteres Gabelbein
Luftkolben
Oberer Anschlagpufferkegel
Luftführungsstange
Luftführungsstangen-
Baugruppe
Druckstufendämpfer-
Baugruppe
Zugstufendämpfer-
Baugruppe
R L - F e r n b e d i e n u n g
Zugring
Zugan-
schlagring
Schwimmender Dichtkopf
Oberer Anschlagpuffer
des schwimmenden
Dichtkopfs
Aluminium-Haltescheibe
Wellenscheibe
Luftführungsstangen-
führung
Sicherungsring
Sprengring
Untere Schraube
Explosionszeichnung – Bluto & Reba 6
