Einbau Des R-Hebelgriffs - SRAM Guide RS Wartungsanleitung

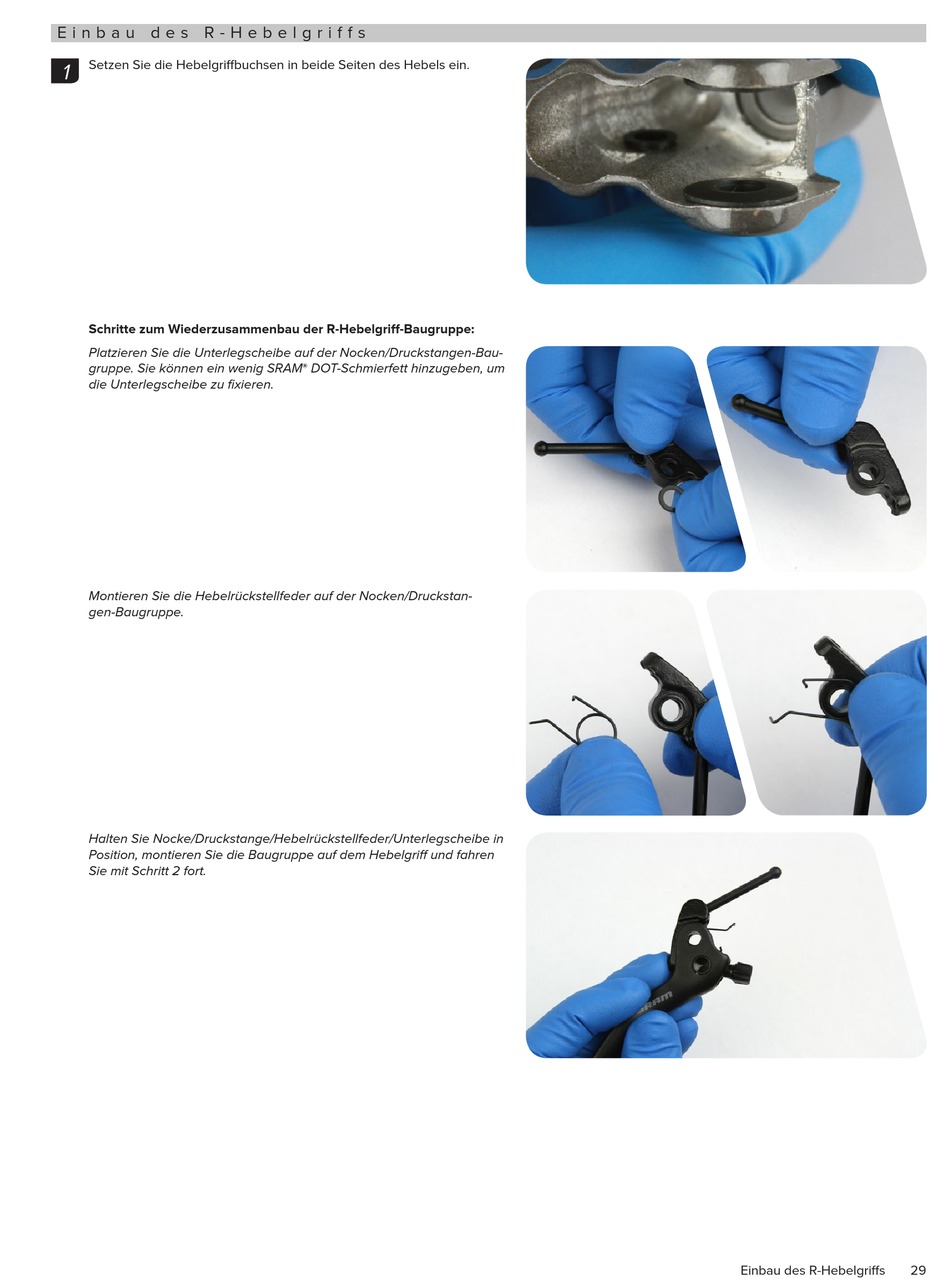

E i n b a u d e s R - H e b e l g r i f f s
Setzen Sie die Hebelgriffbuchsen in beide Seiten des Hebels ein.
1
Schritte zum Wiederzusammenbau der R-Hebelgriff-Baugruppe:
Platzieren Sie die Unterlegscheibe auf der Nocken/Druckstangen-Bau-
gruppe. Sie können ein wenig SRAM® DOT-Schmierfett hinzugeben, um
die Unterlegscheibe zu fixieren.
Montieren Sie die Hebelrückstellfeder auf der Nocken/Druckstan-
gen-Baugruppe.
Halten Sie Nocke/Druckstange/Hebelrückstellfeder/Unterlegscheibe in
Position, montieren Sie die Baugruppe auf dem Hebelgriff und fahren
Sie mit Schritt 2 fort.

Einbau des R-Hebelgriffs

29
